Marke: RFT

Ursprungsland: Deutschland

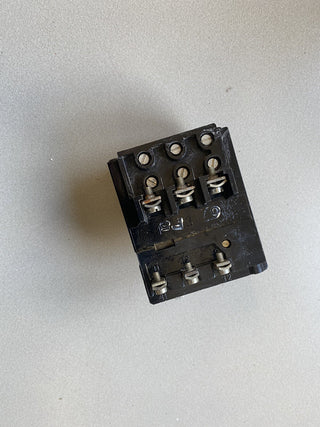

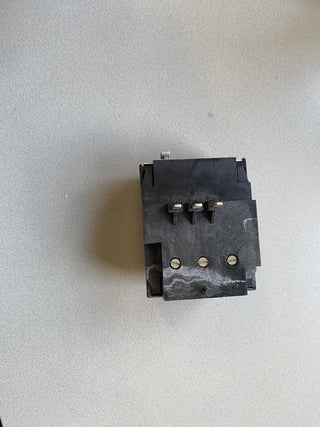

Bei diesem Artikel handelt es sich um ein klassisches, elektromechanisches thermisches Überstromrelais (Überlastrelais) der Baureihe IRX 1/1 mit einem maximalen Nennstrom bzw. Einstellwert von 16 A. Dieses Schutzschaltgerät wurde nach dem historischen TGL-Standard (DDR-Industriestandard) gefertigt und ist ein extrem robustes Relais für den dezentralen Schutz von Elektromotoren und Anlagenverbrauchern gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.

Das Relais arbeitet nach dem bewährten Bimetall-Prinzip: Bei einem dauerhaften Überstrom erwärmen sich die internen Bimetallstreifen proportional zur Stromstärke, biegen sich um und betätigen ab einem definierten Schwellenwert den integrierten Hilfskontakt-Mechanismus. Dieser Kontakt trennt den Steuerstromkreis des vorgeschalteten Leistungsschützes, wodurch der betroffene Motor allpolig vom Netz getrennt wird, bevor thermische Schäden an den Wicklungen entstehen können. Durch seine legendäre, unverwüstliche Mechanik eignet sich dieses Relais ideal zur originalgetreuen Instandhaltung klassischer Schaltschrankbaugruppen oder als dezentrale Absicherung in Verbindung mit den Hilfskontakten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.

Zustand

Neu ohne OVP (Unbenutzter, fabrikneuer Lagerbestand aus historischem Projektüberhang bzw. einer Schaltschrankauflösung; absolut frei von Einbauspuren und sofort einsatzbereit; die Lieferung erfolgt ohne die herstellerspezifische Originalverpackung)

Herkunftsland

Deutschland (DDR-Produktion / Kombinat EAW Treptow „Friedrich Ebert“ o. Ä.)

Technische Daten

• Typenbezeichnung: IRX 1/1 (IRX1/1)

• Normenstandard: TGL-konform (DDR-Standard für Elektrotechnik)

• Produktart: Thermisches Überlastrelais / Motorschutzrelais

• Maximaler Stromwert: 16 A (Nennstrombezeichnung)

• Funktionsprinzip: Bimetall-Auslöser (thermisch verzögert)

• Anschlussart: Robuste und tiefe Schraubklemmen für starre oder flexible Leiter

• Montageart: Je nach Ausführung Direktmontage am passenden Schütz oder Einzelaufstellung auf Montageplatte

• Schutzart: IP00 / IP20 (je nach Einbausituation und Klemmenabdeckung)

Funktionen

• Zuverlässiger Überlastschutz: Präzise thermische Überwachung des Verbrauchers durch direkt oder indirekt beheizte Bimetallelemente.

• Integrierte Hilfskontakte: Bietet hardwareseitige Schaltkontakte (Öffner/Schließer-Logik) zur direkten Unterbrechung des Schützspulenstroms und zur gleichzeitigen Signalisierung des Fehlers an die Steuerungsebene.

• Manuelle Rückstellung (Reset): Nach einer erfolgten thermischen Auslösung kann das Relais über den integrierten Rückstellknopf manuell wieder in den Bereitschaftszustand versetzt werden, sobald die Bimetalle abgekühlt sind.

Anwendungsbereiche

• Industrieller Schaltschrank- & Steuerungsbau: Absicherung von Drehstrommotoren, Ventilatoren, Pumpen und Heizregistern in klassischen Schaltungsanlagen.

• Instandsetzung & Denkmalschutz (MRO): Perfekt als originalgetreues Ersatzteil für die fachgerechte Reparatur und den Eins-zu-eins-Austausch in bestehenden Industrieanlagen, Landwirtschaftsbetrieben oder Werkzeugmaschinen, die nach TGL-Standard aufgebaut wurden.

• Retro- und Oldtimer-Maschinenbau: Erhalt der Originalität bei der Elektrik-Revision historischer Maschinen, Drehmaschinen, Fräsen und Hebezeuge.

Eigenschaften

• Unverwüstlicher Aufbau: Massive Gehäusekonstruktion aus Bakelit/Duroplast und hochbelastbaren Metallkomponenten für extreme Langlebigkeit.

• Unempfindlich gegen EMV: Da das Relais rein elektromechanisch arbeitet, ist es absolut resistent gegenüber elektromagnetischen Störfeldern, Netzoberschwingungen oder Spannungsspitzen.

• Klare Klemmenstruktur: Eindeutig gekennzeichnete Anschlussbahnen erleichtern die Verdrahtung im Last- und Steuerkreis.

Vorteile

• Erhalt der Anlagen-Betriebserlaubnis: Ermöglicht die kostengünstige Reparatur von TGL-Schaltanlagen ohne aufwendigen und teuren Komplettumbau auf moderne DIN-Schaltsysteme.

• Ausgezeichnete thermische Trägheit: Verhindert Fehlauslösungen bei kurzen, betriebsbedingten Anlaufstromspitzen des Motors (Klasse-10-ähnliches Verhalten).

• Wirtschaftliches Originalbauteil: Unbenutzte Neuware aus Lagerbestand sichert die vollen Kontakteigenschaften und mechanischen Federkräfte für einen zuverlässigen Schutz über Jahre hinweg.
