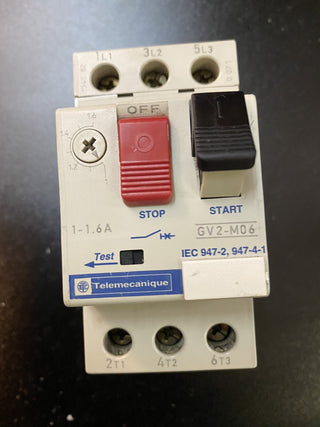

Der Telemecanique GV2-M06 (heute unter der Marke Schneider Electric geführt) ist ein kompakter und äußerst zuverlässiger Motorschutzschalter. Er wurde speziell für den Schutz von Drehstrommotoren konzipiert. Er vereint zwei Funktionen in einem Gerät: den Schutz vor thermischer Überlast (einstellbar) und den Kurzschlussschutz (magnetische Auslösung).
Dieses Modell ist ein Klassiker in der Industrie und besticht durch seine einfache Handhabung und Langlebigkeit.
Zustand
Zustand: GEBRAUCHT.
Details: Das Gerät wurde aus einer funktionsfähigen Anlage ausgebaut. Die Schaltwippe und der Drehgriff sind mechanisch einwandfrei. Die Einstellskala für den thermischen Auslöser ist gut lesbar, und die Anschlussklemmen befinden sich in einem sauberen, voll einsatzfähigen Zustand.
Herkunft
Telemecanique / Schneider Electric – Weltweit bewährter Standard im Motorschutz.

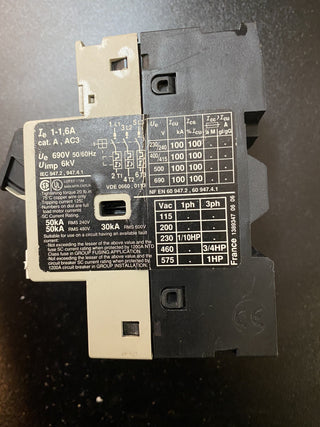

Technische Daten
Hersteller: Telemecanique / Schneider Electric
Serie: GV2-M
Typenbezeichnung: GV2-M06
Einstellbereich (Thermischer Auslöser): 1,0 – 1,6 A (Bitte prüfen Sie den Nennstrom Ihres Motors!).
Funktion: Schutz gegen thermische Überlast (Bimetall) und Kurzschluss (elektromagnetisch).
Montage: DIN-Hutschiene (35 mm) oder Schraubbefestigung.
Anschluss: Schraubklemmen.
Funktionsprinzip
Der Motorschutzschalter schützt den Motor durch eine zweistufige Auslösung:
Thermisch: Ein Bimetall-Auslöser reagiert träge auf anhaltende Überlast (z.B. schwerer Anlauf oder mechanische Blockade).
Magnetisch: Ein elektromagnetischer Auslöser reagiert bei einem Kurzschluss sofort (sehr schnell).
Einstellung und Anwendung
Die Skala am Gerät ermöglicht eine präzise Einstellung auf den Nennstrom ($I_n$) des Motors.
Einstellung: Stellen Sie das Drehrad auf den Wert, der auf dem Typenschild Ihres Motors als Nennstrom angegeben ist.
-
Anwendung:
Pumpen und Lüfter: Idealer Schutz gegen Überhitzung.
Maschinenbau: Absicherung kleinerer Drehstrommotoren.
Nachrüstung: Perfekter Ersatz für ältere, defekte Einheiten der GV2-Serie.
