Herstellernummer: LADR4

Marke: Telemecanique

Ursprungsland: Frankreich

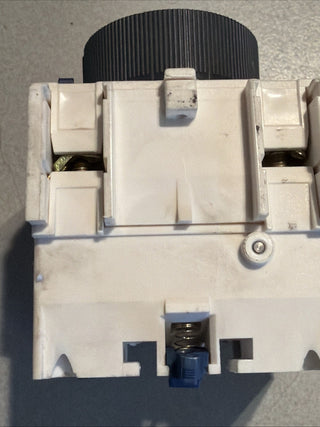

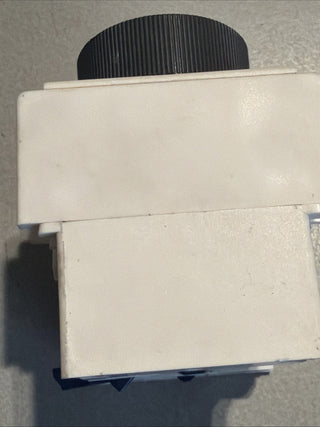

Der Telemecanique LADR4 (Schneider Electric) ist ein professioneller, pneumatischer Zeitverzögerungsblock zur einfachen Erweiterung von industriellen Schützen und Hilfsschützen. Dieses Zusatzmodul wird werkzeuglos auf die Vorderseite eines kompatiblen Schützes (z. B. der LC1D-Serie) aufgeschnappt und mechanisch über dessen Anker betätigt. Der Block bietet eine rückfallverzögerte Zeitfunktion (Off-Delay) mit einem flexibel einstellbaren Zeitbereich von 10 bis 180 Sekunden, der über das frontseitige, geriffelte Drehrad präzise justiert werden kann. Ausgestattet mit einem Schließer- und einem Öffnerkontakt (1 NO + 1 NC), eignet sich dieser robuste Zeitbaustein ideal für den Aufbau von klassischen Relaissteuerungen, Stern-Dreieck-Anlaufschaltungen oder zur hardwarebasierten Signalverzögerung in modernen SPS-, PLC- und Schaltschrankanwendungen.

Zustand

Gebraucht

Herkunftsland

Frankreich

Technische Daten

• Hersteller: Telemecanique (Schneider Electric)

• Modell/Serie: TeSys D / TeSys Deca

• Typenbezeichnung: LADR4

• Produktart: Pneumatischer Zeitverzögerungsblock (Time delay auxiliary contact block)

• Verzögerungsart: Rückfallverzögert (Off-Delay)

• Einstellbarer Zeitbereich: 10–180 s (Sekunden)

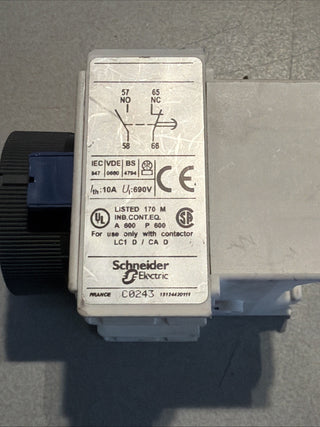

• Hilfskontaktbestückung: 1 Schließer + 1 Öffner (1 NO + 1 NC)

• Konventioneller thermischer Strom ($I_{th}$): 10 A (bei bis zu 60 °C)

• Bemessungsbetriebsspannung ($U_e$): Bis zu 690 V AC (25...400 Hz)

• Bemessungsisolationsspannung ($U_i$): * 690 V konform mit IEC 60947-5-1

  • 600 V zertifiziert nach CSA / UL

• Mindestschaltstrom: 5 mA

• Mindestschaltspannung: 17 V

• Schaltvermögen: AC-15 / DC-13 konform mit IEC 60947-5-1

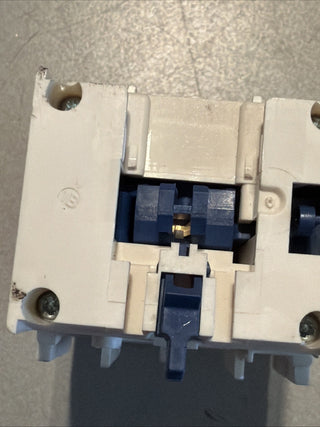

• Montageart: Frontseitiger Aufschnappmechanismus (Click-On)

• Anschlussart: Schraubklemmen

• Schutzart: IP2x (Berührungsschutz nach VDE 0106)

• Mechanische Lebensdauer: Ca. 5.000.000 Schaltspiele

• Umgebungstemperatur bei Betrieb: -5 °C bis +60 °C

Funktionen

• Rückfallverzögerung (Off-Delay): Nach dem Abschalten des Hauptschützes läuft die mechanische Pneumatik-Zeitstufe ab, bevor die Hilfskontakte in ihre Ausgangslage zurückkehren.

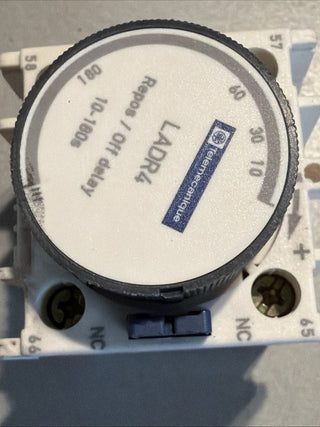

• Manuelle Zeitjustierung: Stufenlose Zeiteinstellung direkt an der Gerätefront über die gut ablesbare Skala des Drehrads.

• Simultane Signalverarbeitung: Paralleles Schalten eines Schließers und eines Öffners erlaubt die gleichzeitige Verriegelung und Freigabe von Steuerpfaden.

Anwendungsbereiche

• Schaltschrankbau: Hardwarebasierte Zeitsteuerungen zur Realisierung von Nachlaufzeiten für Lüfter oder Pumpen.

• Maschinenbau: Sichere Verriegelungsschaltungen für Motoren im Reversierbetrieb oder bei verzögerten Abschaltprozessen.

• Automatisierungstechnik: Zuverlässiger Signalgeber für zeitabhängige Prozessabläufe als Ergänzung zu SPS- und PLC-Systemen.

• Energieverteilung: Einsatz in klassischen Schützkombinationen zur Laststaffelung beim Netzwiederanlauf.

Eigenschaften

• Pneumatisches Funktionsprinzip: Die Zeitverzögerung arbeitet rein mechanisch über eine Luftdrossel und benötigt keine eigene elektrische Versorgungsspannung.

• Kompakte Integration: Durch die Frontmontage auf dem Hauptschütz wird kein zusätzlicher Platz auf der DIN-Hutschiene beansprucht.

• Hohe Kontaktsicherheit: Selbstreinigende Hilfskontakte sorgen für eine zuverlässige Signalübertragung auch bei geringen Schaltfrequenzen.

Vorteile

• Maximale Zuverlässigkeit: Unempfindlich gegenüber elektromagnetischen Störungen (EMV), da keine elektronischen Zeitglieder verbaut sind.

• Werkzeuglose Installation: Schnelle Montage und Inbetriebnahme durch das einfache Snap-On-System spart wertvolle Installationszeit.

• Hohe Flexibilität: Der breite Zeitbereich von bis zu drei Minuten deckt die meisten typischen industriellen Verzögerungsaufgaben problemlos ab.
