Herstellernummer: LA1-DN22M

Marke: Telemecanique

Ursprungsland: Frankreich

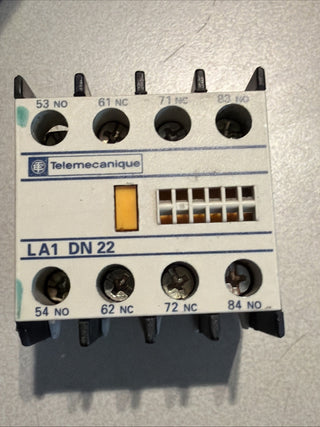

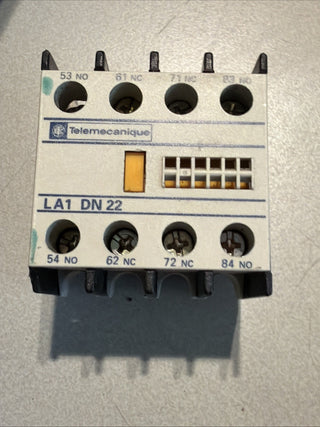

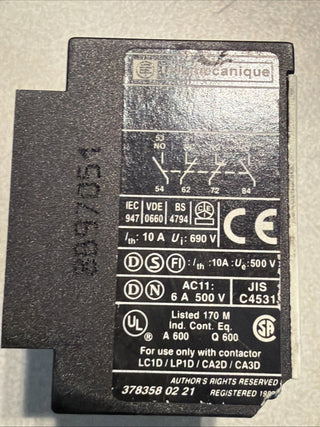

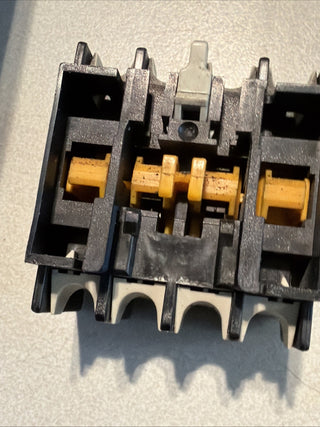

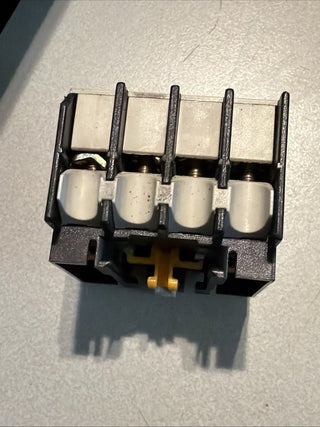

Der Telemecanique LA1 DN22 (Schneider Electric) ist ein professioneller, mechanischer Hilfskontaktblock zur flexiblen Erweiterung von industriellen Schützen und Hilfsschützen im Steuerungsbau. Dieses Zusatzmodul wird einfach und werkzeuglos frontseitig auf ein kompatibles Hauptschütz der TeSys D-Baureihe aufgeschnappt. Der Block verfügt über zwei Schließer- und zwei Öffnerkontakte (2 NO + 2 NC), die mechanisch absolut synchron mit den Hauptkontakten des Schützes schalten. Wie auf dem Produktbild image_28a2a7.jpg zu sehen ist, sind die Anschlüsse klar strukturiert und normgerecht nummeriert (53/54 und 83/84 für Schließer, 61/62 und 71/72 für Öffner). Das Modul eignet sich ideal für hardwarebasierte Verriegelungsschaltungen sowie zur zuverlässigen Statusrückmeldung an digitale Eingangsmodule von SPS- und PLC-Automatisierungsanlagen.

Zustand

Gebraucht

Herkunftsland

Frankreich

Technische Daten

• Hersteller: Telemecanique (Schneider Electric)

• Produktserie: TeSys D / TeSys Deca

• Typenbezeichnung: LA1 DN22 / LA1DN22M

• Produktart: Hilfskontaktblock / Hilfsschalterblock (Instantaneous auxiliary contact block)

• Schaltverhalten: Unverzögert (Instantaneous)

• Hilfskontaktbestückung: 2 Schließer + 2 Öffner (2 NO + 2 NC)

• Kontaktnummerierung: * NO (Schließer): 53–54, 83–84

  • NC (Öffner): 61–62, 71–72

• Konventioneller thermischer Strom ($I_{th}$): 10 A (bei bis zu 60 °C)

• Bemessungsbetriebsspannung ($U_e$): Bis zu 690 V AC (25...400 Hz)

• Bemessungsisolationsspannung ($U_i$):

  • 690 V konform mit IEC 60947-5-1

  • 600 V zertifiziert nach CSA / UL

• Mindestschaltstrom: 5 mA

• Mindestschaltspannung: 17 V

• Gebrauchskategorie: AC-15 / DC-13 konform mit IEC 60947-5-1

• Mechanische Koppelung: Zwangsgeführte Kontakte (Mechanically linked contacts) nach IEC 60947-5-1

• Montageart: Frontseitiger Aufschnappmechanismus (Zentraler Frontanbau)

• Anschlussart: Robuste Schraubklemmen

• Schutzart: IP2x (Berührungsschutz nach VDE 0106 / IEC 60529)

• Umgebungstemperatur bei Betrieb: -5 °C bis +60 °C

Funktionen

• Unverzögertes Schalten: Die zwei Schließer- und zwei Öffnerkontakte schalten absolut zeitgleich und verzögerungsfrei mit dem Anker des Basisschützes.

• Signalsynchronisation: Ermöglicht die parallele Abschaltung, Zuschaltung oder gegenseitige mechanische Verriegelung mehrerer Steuerpfade im Schaltschrank.

• Zwangsführung: Garantiert, dass ein Öffner- und ein Schließerkontakt innerhalb des Hilfsblocks niemals gleichzeitig geschlossen sein können (erhöhte Sicherheit gegen Fehlfunktionen).

Anwendungsbereiche

• Schaltschrankbau: Hardwareseitige Verriegelung von Wendeschützkombinationen oder Stern-Dreieck-Startern zur Vermeidung von Phasenkurzschlüssen.

• Automatisierungstechnik: Zuverlässige Rückmeldung des aktuellen Schütz-Schaltzustands an die Eingänge einer SPS (PLC) oder Sicherheitssteuerung.

• Maschinenbau: Sichere Abschaltung von Hilfsaggregaten oder Signalleuchten bei gleichzeitigem Start des Hauptantriebs.

• Prozessindustrie: Dezentrale Signalverarbeitung in Energieverteilungen und industriellen Produktionsanlagen.

Eigenschaften

• Kompakte Frontmontage: Beansprucht durch die Platzierung direkt auf dem Schütz keinen zusätzlichen Raum auf der DIN-Hutschiene im Steuerungsschrank.

• Hohe Kontaktsicherheit: Speziell konstruierte Kontaktoberflächen gewährleisten eine einwandfreie Signalübertragung selbst bei extrem geringen Strömen und Spannungen im Elektronikbereich.

• Robuste Mechanik: Verschleißarmes Gehäusedesign, das für viele Millionen mechanische Schaltspiele in rauer Industrieumgebung ausgelegt ist.

Vorteile

• Werkzeuglose Installation: Schnelle Montage per Klick-System reduziert die Verdrahtungs- und Inbetriebnahmezeiten in der Werkstatt erheblich.

• Symmetrische Aufteilung: Die Kombination aus 2S und 2Ö deckt die meisten typischen industriellen Steuerungs- und Rückmeldeaufgaben perfekt ab.

• Hoher Berührungsschutz: Die fingersicheren Schraubklemmen verhindern effektiv ein versehentliches Berühren spannungsführender Teile bei Wartungsarbeiten.
