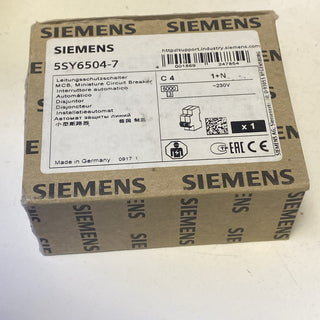

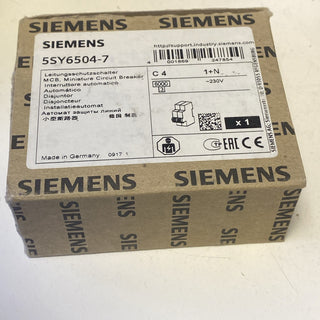

Herstellernummer: 5SY6504-7

Marke: Siemens

Produktart: Leitungsschutzschalter

EAN: 4001869247854

Betriebstemperatur: -5 °C

Ursprungsland: Deutschland

Produktbeschreibung

Der Siemens SENTRON Leitungsschutzschalter 5SY6504-7 (MCB) ist ein hocheffizientes Schutzorgan in kompakter Bauweise. Als 1P+N-Schalter, der lediglich 1 Teilungseinheit (18 mm) Baubreite beansprucht, ermöglicht er eine extrem platzsparende Installation im Schaltschrank. Er dient der Absicherung von einphasigen Endstromkreisen gegen Überlast und Kurzschluss, wobei sowohl die Phase als auch der Neutralleiter geschaltet werden.

Mit einer Bemessungsstromstärke von 4 A und der Auslösecharakteristik C ist das Gerät prädestiniert für Anwendungen mit höheren Einschaltströmen, wie beispielsweise bei kleineren Steuertransformatoren, Magnetventilen oder modernen Netzteilen im industriellen Umfeld. Das Bemessungskurzschlussschaltvermögen von 6 kA sorgt dabei für eine hohe Anlagensicherheit.

Zustand

• Zustand: NEU.

• Details: Absolute Neuware aus Lagerauflösung. Keine Klemmspuren, keine Verfärbungen, Gehäuse in einwandfreiem Zustand. Professionell verpackt für den sofortigen Einsatz.

Technische Daten

• Hersteller: Siemens

• Produktlinie: SENTRON (5SY6-Serie)

• Typenbezeichnung: 5SY6504-7 (5SY65047)

• Polzahl: 1P+N (einphasig + Neutralleiter)

• Baubreite: 1 Teilungseinheit (1 TE = 18 mm)

• Bemessungsstrom $I_n$: 4 A

• Auslösecharakteristik: C

• Bemessungsspannung $U_e$: 230 V AC

• Kurzschlussschaltvermögen $I_{cn}$: 6 kA

• Anschlussart: Schraubklemmen (Doppelkammerklemmen)

• Montage: DIN-Hutschiene (TH 35)

Funktionen

• Kompakte Bauweise: Ermöglicht die Absicherung von L und N bei minimalem Platzbedarf (nur 1 TE).

• Selektive Auslösung: Thermomagnetische Auslösung für zuverlässigen Schutz bei Überlast und transienten Kurzschlussereignissen.

• Sichere Kontaktierung: Integrierte Fingersicherheit (IP20) durch abgedeckte Anschlussbereiche.

Anwendungsbereiche

• Schaltschrankbau: Absicherung von Steuerstromkreisen und dezentraler Sensorik.

• Gebäudeautomation: Schutz von Einzelverbrauchern in beengten Verteilergehäusen.

• MRO/Instandhaltung: Schneller Austausch in bestehenden Verteilungen zur Erhöhung der Betriebssicherheit.

Vorteile

• Platzgewinn: Durch die 1P+N Ausführung auf 1 TE werden wertvolle Schienenmeter im Verteiler gespart.

• Erstausrüsterqualität: Siemens SENTRON Komponenten stehen für höchste Zuverlässigkeit und Langlebigkeit im industriellen Dauerbetrieb.

• Einfache Montage: Robuste Rastung auf Hutschiene für schnellen Austausch im Servicefall.
