Herstellernummer: 5ST3770-3HG
Marke: Siemens
Lager: 3901
Maßeinheit: Einheit
Ursprungsland: Deutschland
Anzahl der Einheiten: 10

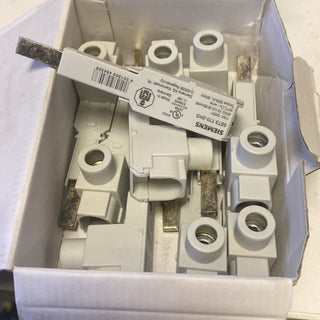

SIEMENS 5ST3770-3HG Anschlussklemme Einspeiseklemme 35mm² 115A 1000V NEU
Produktbeschreibung
Die Siemens Anschlussklemme 5ST3770-3HG (Connection Terminal) ist eine hochbelastbare Einspeise- und Verdrahtungsklemme, die speziell für den professionellen Einsatz im industriellen Schaltschrankbau, in Haupt- und Unterverteilungen sowie in der Automatisierungstechnik entwickelt wurde. Als robustes Schnittstellenorgan dient diese Klemme der sicheren und verlustfreien Stromeinspeisung oder Potenzialverteilung auf standardisierten Phasenschienen (Stiftsammelschienen). Sie ermöglicht es, große Leiterquerschnitte bis zu 35 mm² direkt und platzsparend mit der Schienenarchitektur von Schutzorganen wie Leitungsschutzschaltern (MCBs) oder Fehlerstromschutzschaltern (RCCBs) zu verbinden.
Ausgestattet mit einer massiven Stiftlasche für den Schienenkontakt und einer hochfesten Rahmen-Schraubklemme für den Kabelanschluss, ist das Bauteil für Ströme bis zu 115 A und eine Bemessungsisolationsspannung von bis zu 1000 V ausgelegt. Dank der UL-Zulassung ("UL 508 / 1059 Recognized") eignet sich dieses Verbindungselement perfekt für den globalen Export-Anlagenbau und den Einsatz in SPS/PLC-gesteuerten Systemen unter anspruchsvollsten thermischen Bedingungen.
Zustand
Zustand: NEU.
Details: Die Anschlussklemme ist absolut unbenutzt und stammt aus einer industriellen Lagerbereinigung bzw. einem ungenutzten Projektüberhang (New Old Stock). Das Bauteil befindet sich in makellosem Zustand und weist keinerlei Klemmspuren am Anschlussbolzen oder Kratzer auf den Isolierflächen auf. Die Lieferung erfolgt je nach aktuellem Bestand in der originalen Siemens-Industrieverpackung oder lose aus einer Großverpackung. Sofort einsatzbereit für Erstausrüster und MRO-Instandsetzungen.
Herkunftsland
Deutschland / EU
Technische Daten
Hersteller: Siemens
Produktfamilie: SENTRON Zubehör / Verbindungstechnik
Typenbezeichnung: 5ST3770-3HG (5ST37703HG)
Produktart: Anschlussklemme / Einspeiseklemme / Stiftelektrode (Connection Terminal)
Zulassung / Standard: IEC/EN 60947-1 / UL 508 / UL 1059
Max. Bemessungsstrom $I_n$: 115 A
Max. Bemessungsspannung $U_n$ (IEC): 1000 V AC / DC
Max. Bemessungsspannung $U_n$ (UL): 600 V AC
Max. verarbeitbarer Leiterquerschnitt: 35 mm² (starr / mehrdrähtig / feindrähtig mit Aderendhülse)
Anschlussart: Robuste Rahmen-Schraubklemme (Kombischraube)
Ausführung Kontakt: Stiftform (passend für Standard-Stiftsammelschienen)
Berührungsschutz: Fingersicher nach VDE 0106 Teil 100 (vollständig isolierter Klemmkörper)
Isolierstoff: Hochtemperaturbeständiger, selbstlöschender Thermoplast
Funktionen
Direkte Schiebe-Einspeisung: Ermöglicht das direkte Aufstecken und Klemmen auf die Phasenschiene parallel zu den eingebauten Reiheneinbaugeräten, wodurch wertvolle Verdrahtungszeit gespart wird.
Vollwertiger Berührungsschutz: Die weit hochgezogene Kunststoffisolierung kapselt den spannungsführenden Leiter und die Schraube komplett ab und schützt das Bedienpersonal vor elektrischem Schlag.
Verlustfreie Stromübertragung: Hochwertige Metalllegierung des Kontaktstifts sorgt für minimalen Übergangswiderstand und verhindert thermische Hotspots im Schaltschrank.
Anwendungsbereiche
Industrieller Schaltschrankbau: Einspeisung von Hauptzuleitungen auf Sammelschienensysteme zur Versorgung von SPS-Netzteilen und Schützsteuerungen.
Export-Anlagenbau: Zuverlässige Verdraitungskomponente für Maschinen, die für den nordamerikanischen Markt (UL-Konformität) bestimmt sind.
MRO-Instandhaltung: Standardisierte Ersatz- und Erweiterungsklemme zur schnellen Nachrüstung von zusätzlichen Abgängen in bestehenden Verteilungsstrukturen.
Eigenschaften
Kompakte Bauweise: Optimierte Geometrie fügt sich nahtlos in das Rastermaß moderner Siemens-Sicherungsorgane ein, ohne die Gehäusebreite künstlich zu vergrößern.
Hohe Vibrationsfestigkeit: Rahmenklemme fängt mechanische Schocks und kontinuierliche Vibrationen im Umfeld von Motoren und Pressen sicher ab.
Präzises Anzugsdrehmoment: Massive Schraubverbindung erlaubt hohe mechanische Anzugskräfte für eine dauerhaft gasdichte Gas- und Kontaktsicherheit.
Vorteile
Hohe Wirtschaftlichkeit: Enorme Kostenersparnis gegenüber dem regulären Listenpreis für unbenutzte, werksneue Siemens-Premiumqualität.
Schnelle Montage: Zeitaufwendiges Konfektionieren von schweren Kabelbrücken entfällt durch den direkten Schienenanschluss vollständig.
Globale Einsetzbarkeit: Durch die kombinierten IEC- und UL-Zertifizierungen weltweit ohne Einschränkungen in Industrieanlagen einsetzbar.
