EAN: 4011209840997

Energieeffizienzklasse: B

EEK-Spektrum: A-G

Ursprungsland: Deutschland

Produktart: Trennschalter

Nennstrom: 1-15 A

Höhe: 97 mm

Breite: 45 mm

Anzahl der Pole: 3

Spannung: 651-700 V

Modell: Siemens 3RV2011-1FA15

Montageart: Arbeitsfläche,Wand

Steuerungsart: Schalter,Drehknopf

Anwendung: Elektroverdrahtung,Elektronik,Aufladung/Stromversorgung

Besonderheiten: Ein/Aus-Automatik

Anzahl pro Packung: 1

Schutzart: IP20

Maximale Stromstärke: 3,5-5 A

Herstellernummer: 3RV20111FA15

Elektrischer Anschluss: Schraubanschluss

Geeignet für: Innenraum

Material: Aluminium,ABS-Kunststoff

Bedienungsart: An/Aus

Marke: Siemens

Farbe: Grau

Stromart: AC

MPN: 3RV20111FA15

Korrektur der Leistungsdaten: Bei der Siemens-Typenbezeichnung 3RV2011-1FA15 handelt es sich um einen Motorschutzschalter der kompakten Baugröße S00 mit einem einstellbaren Überlaststrombereich von 3,5 bis 5,0 A (Einstellwert $I_e = 5\,\text{A}$).

• Ein Betriebsstrom von 16 A sowie eine Schaltleistung von 7,5 kW gehören zu einer größeren Geräteausführung (z. B. Baugröße S0 oder höherer Stromcode).

• Dieser Schalter (3RV2011-1FA15) ist bei 400 V AC für Drehstrommotoren bis max. 1,5 kW bis 2,2 kW (je nach Motor-Wirkungsgrad) ausgelegt. Der integrierte unverzögerte Kurzschlussauslöser liegt bei 65 A.

Produktbeschreibung

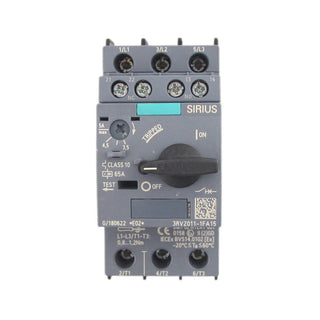

Der Siemens SIRIUS Motorschutzschalter 3RV2011-1FA15 ist ein extrem kompaktes, strombegrenzendes Schutzorgan der Baugröße S00, das speziell für das sichere Schalten und Schützen von Drehstrom-Asynchronmotoren und anderen induktiven Verbrauchern in der industriellen Automatisierungstechnik entwickelt wurde. Als elementare Schutzkomponente im modernen Schaltschrankbau und in SPS/PLC-gesteuerten Anlagen übernimmt dieses Kombinationsgerät zeitgleich die Funktionen des Überlastschutzes (thermisch) und des Kurzschlussschutzes (magnetisch).

Durch das integrierte Bimetall-Schaltwerk schützt das Gerät Motorwicklungen zuverlässig vor Überhitzung bei Phasenfehlschlag oder mechanischer Blockade. Im Falle eines harten Kurzschlusses trennt der elektromagnetische Schnellauslöser den betroffenen Verbraucherabzweig im Millisekundenbereich allpolig vom Netz. Der integrierte, frontseitige Drehantrieb erlaubt eine klare optische Differenzierung der Schalterstellung und dient im Wartungsfall gleichzeitig als Haupt- oder Trennschalter zur sicheren Netztrennung.

Zustand

• Zustand: NEU.

• Details: Der Motorschutzschalter ist absolut unbenutzt und stammt aus einer industriellen Lagerauflösung bzw. einem ungenutzten Projektüberhang (New Old Stock). Das Gehäuse befindet sich in makellosem Zustand und weist keinerlei Klemmspuren an den Hauptstromanschlüssen oder Kratzer auf dem Hutschienen-Rastfuß auf. Die Lieferung erfolgt je nach aktuellem Bestand in der originalen Siemens-Kartonage oder lose aus einer Großverpackung (stets professionell und transportsicher verpackt). Sofort einsatzbereit für Erstausrüster und MRO-Instandsetzungen.

Herkunftsland

• Deutschland / EU

Technische Daten

• Hersteller: Siemens

• Produktlinie: SIRIUS (Generation 3RV2)

• Typenbezeichnung: 3RV2011-1FA15 (3RV20111FA15)

• Produktart: Motorschutzschalter / Leistungsschalter nach IEC 60947-4-1 / VDE 0660

• Sicherungsbaugröße: S00 (Kompaktreihe)

• Polzahl: 3-polig (allpolig auslösend)

• Einstellbereich für Überlastauslöser (Thermisch): 3,5 A bis 5,0 A (über Drehskala justierbar)

• Ansprechwert des Kurzschlussauslösers (Magnetisch): 65 A (unverzögert)

• Schaltleistung für Drehstrommotoren (bei 400 V AC): Typisch 1,5 kW / 2,2 kW

• Bemessungsbetriebsspannung $U_e$: 690 V AC (50/60 Hz)

• Bemessungsisolationsspannung $U_i$: 690 V

• Bemessungsstoßspannungsfestigkeit $U_{imp}$: 6 kV

• Grenzkurzschlussausschaltvermögen $I_{cu}$ (bei 400 V): 100 kA (extrem kurzschlussfest)

• Anschlussart: Hauptstromkreis über robuste Schraubklemmen

• Montageart: Schnappbefestigung auf DIN-Hutschiene TH 35 oder direkte Schraubmontage

• Schutzart: IP20 (frontseitig fingersicher nach IEC 60529)

• Integrierte Hilfsschalter: Nein (flexibel front- oder seitlich nachrüstbar)

Funktionen

• Phasenausfallempfindlichkeit: Integrierte Mechanik beschleunigt die Auslösung bei Ausfall einer Phase, um den Motor vor asymmetrischer Überhitzung zu schützen.

• Thermomagnetische Kombi-Auslösung: Einstellbarer Stromausschlag für langanhaltende Überlastzustände gepaart mit einem fixen elektromagnetischen Schnellschalter für Kurzschlüsse.

• Drehantriebs-Bedienung: Ergonomischer Knebel erlaubt das manuelle Schalten per Hand sowie eine eindeutige optische Signalisierung von "ON", "OFF" oder "TRIPPED" (Ausgelöst).

Anwendungsbereiche

• Industrielle Antriebstechnik: Kompromissloser Schutz von kleineren Elektromotoren an Pumpen, Ventilatoren, Rührwerken, Transportbändern und Kompressoren.

• Schaltschrankbau & SPS-Peripherie: Absicherung von Motorabzweigen direkt nach dem Leistungsschütz innerhalb automatisierter Fertigungsstraßen.

• Instandhaltung & MRO: Standardisiertes Ersatzteil zum schnellen Austausch gealterter SIRIUS-Schutzorgane ohne notwendige mechanische Maßänderungen im Schrank.

Eigenschaften

• Kompaktes Modulraster: Minimale Baubreite spart wertvollen Montageplatz auf der Hutschiene und erlaubt eine sehr dichte Packungsdichte im Steuerungsschrank.

• Hohe Vibrationsfestigkeit: Massive Rahmenklemmen halten permanenten Maschinenvibrationen stand und verhindern wirksam lockere Kontaktstellen.

• Globale Approbationen: Volle Zertifizierung nach CE, UL, CSA und CCC prädestiniert den Schalter für den weltweiten Einsatz im Export-Anlagenbau.

Vorteile

• Hohe Wirtschaftlichkeit: Enorme Kostenersparnis gegenüber dem regulären Listenpreis für unbenutzte, werksneue Siemens-Premiumqualität.

• Maximale Anlagensicherheit: Das extrem hohe Ausschaltvermögen von 100 kA fängt selbst heftigste Kurzschlussenergien sicher ab und schützt vorgelagerte Netze.

• Wartungsfreiheit: Das rein mechanische Funktionieren der Auslöser arbeitet komplett unabhängig von einer externen Hilfsspannung absolut zuverlässig.
