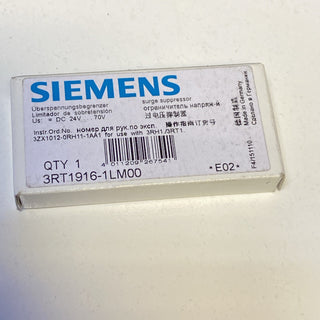

Herstellernummer: 3RT1916-1LM00

Marke: Siemens

Produktart: Entstördiode

Besonderheiten: Led

Ursprungsland: Deutschland

Die Siemens SIRIUS Entstördiode 3RT1916-1LM00 ist ein hochspezialisiertes Überspannungsbegrenzer-Modul mit integrierter LED-Zustandsanzeige für den industriellen Schaltschrankbau. Dieses funktionskritische Zubehörteil ist speziell für den frontseitigen oder seitlichen Anbau an SIRIUS Leistungsschütze, Hilfsschütze und Wendekombinationen der Baugröße S00 optimiert. Seine primäre Funktion in einer SPS/PLC-Automatisierungsanlage besteht darin, die beim Abschalten der Schützspule entstehende induktive Gegen-EMK (Spannungsspitzen) effektiv zu kappen und somit das gesamte Steuerungssystem vor elektromagnetischen Störeinflüssen zu schützen.

Durch den Einsatz einer präzisen Diodenbeschaltung werden Überspannungen am Entstehungsort vollständig eliminiert. Dies schützt empfindliche digitale Ausgangskarten von Halbleitersteuerungen wirksam vor transienten Überspannungsschäden und erhöht die EMV-Sicherheit der Gesamtanlage drastisch. Die integrierte, leuchtstarke LED dient als optische Betriebsanzeige und signalisiert das Anstehen der Steuerspannung unmittelbar an der Gerätefront, was die Diagnose im Servicefall erheblich vereinfacht.

Zustand

• Zustand: NEU.

• Details: Das Entstörmodul ist absolut unbenutzt und stammt aus einer industriellen Lagerauflösung (Projektüberhang / New Old Stock). Es weist keinerlei Montagespuren, Gehäusekratzer oder mechanische Beschädigungen an den Steck- und Rastkontakten auf. Die Lieferung erfolgt je nach aktuellem Bestand in der originalen Siemens-Industrieverpackung oder lose aus einer Großverpackung. Sofort einsatzbereit für den Schaltschrankbau (MRO).

Herkunftsland

• Deutschland / EU

Technische Daten

• Hersteller: Siemens

• Produktfamilie: SIRIUS Zubehör / Funktionsmodule

• Typenbezeichnung: 3RT1916-1LM00

• Produktart: Überspannungsbegrenzer / Entstörglied (Surge Suppressor)

• Schaltungsart: Entstördiode (Kombination mit LED)

• Passende Schütz-Baugröße: S00 (z. B. für Schütze 3RT101 / Hilfsschütze 3RH11)

• Bemessungssteuerspeisespannung $U_s$ bei DC: 24 V bis 70 V DC (Gleichspannung)

• Anzeige: Integrierte LED zur Betriebszustandsanzeige (Spannung an Spule vorhanden)

• Montageart: Einfaches Aufstecken/Einrasten am Schützgehäuse (werkzeuglose Clip-Montage)

• Schutzart: IP20 (fingersicher nach VDE 0106)

• Umgebungstemperatur (Betrieb): -25 °C bis +60 °C

Funktionen

• Effektive Spannungsbegrenzung: Zuverlässiges Ableiten und Kappen von induktiven Abschaltspannungsspitzen der Schützspule direkt an der Quelle.

• Optische Statuskontrolle: Integrierte LED-Anzeige zur sofortigen visuellen Überprüfung, ob die Steuerspannung an der Spule aktiv anliegt.

• EMV-Schutz der SPS: Verhindert das Einkoppeln von hochfrequenten Störsignalen in benachbarte Signal- und Busleitungen der Automatisierungsanlage.

Anwendungsbereiche

• SPS-gesteuerte Anlagen: Unverzichtbares Schutzmodul bei der direkten Ansteuerung von Schützen über elektronische Ausgänge (PLC-Outputs).

• Maschinen- und Apparatebau: Erhöhung der Betriebssicherheit in hochdynamischen Taktanlagen mit hoher Schalthäufigkeit.

• Instandhaltung & MRO: Ideales, standardisiertes Ersatzteil zur schnellen Nachrüstung oder zum Austausch defekter Entstörglieder in bestehenden SIRIUS S00-Anordnungen.

Eigenschaften

• Werkzeuglose Clip-Montage: Ergonomisches Design erlaubt das einfache Aufstecken auf das Schütz, wodurch zusätzliche Verdrahtungszeit komplett entfällt.

• Kompakte Systemintegration: Das Modul fügt sich nahtlos in die Kontur des S00-Schützes ein und benötigt keinen zusätzlichen Platz auf der Hutschiene.

• Robuste Kontaktschmierung: Hochwertige Steckkontakte garantieren eine dauerhaft vibrationssichere Verbindung mit den Spulenanschlüssen des Schützes.

Vorteile

• Maximale Elektronik-Lebensdauer: Verhindert die schleichende Zerstörung oder das Festkleben von vorgelagerten Koppelrelais und Halbleiter-Ausgängen.

• Reduzierte Stillstandszeiten: Die integrierte LED-Diagnose beschleunigt die Fehlersuche bei der Anlagenwartung enorm.

• Hohe Wirtschaftlichkeit: Kosteneffiziente Präventivkomponente zur Vermeidung teurer Havarien an übergeordneten Steuerungsbaugruppen.
