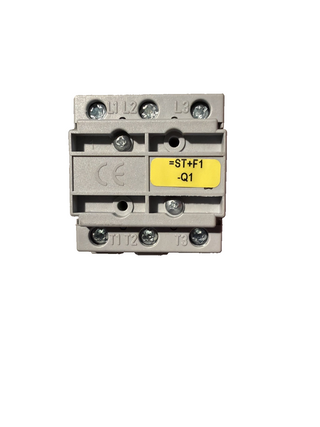

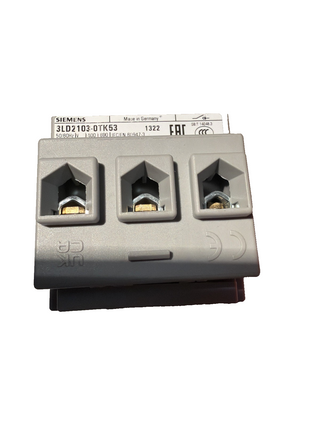

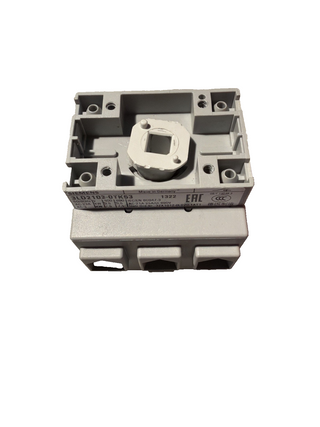

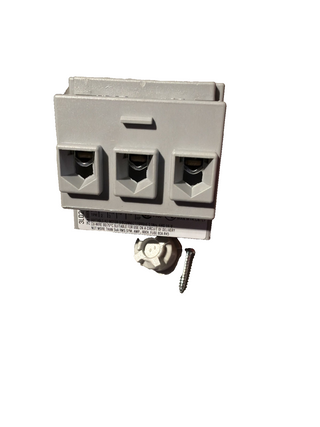

Herstellernummer: 3LD21
Marke: Siemens
Ursprungsland: Deutschland
Allgemeine Merkmale
Die Schalter der Baureihe 3LD21 sind für ein breites Anwendungsspektrum konzipiert und bieten verschiedene Montagemöglichkeiten.
- Funktion: Sie dienen dem sicheren Freischalten elektrischer Anlagen, beispielsweise von Drehstrommotoren oder Klimaanlagen, nach Netztrennungen.
- Zertifizierungen: Die Schalter sind nach den Normen IEC 60947-3 und DIN VDE 0660 Teil 107 zertifiziert und entsprechen den Anforderungen für Lasttrennschalter. Sie sind auch UL508-zertifiziert für den internationalen Einsatz.
- Montageflexibilität: Es sind Varianten für Frontbefestigung (Vierloch- oder Zentrallochbefestigung) und Bodenbefestigung erhältlich, um verschiedene Einbausituationen in Schaltschränken zu ermöglichen.
- Sicherheit: Die Geräte sind abschließbar (mittels Bügelschlössern), um ein unbefugtes Wiedereinschalten während Wartungsarbeiten zu verhindern.
- Zubehör: Die Schalter können einfach mit Zubehör wie Hilfsschaltern, N- oder PE-Klemmen und Klemmenabdeckungen ergänzt werden.
Technische Daten
Die genauen Spezifikationen variieren je nach spezifischer Artikelnummer (z. B. 3LD2103-0TK51 oder 3LD2103-0TK53), aber die Baureihe 3LD21 umfasst typischerweise folgende Kenndaten:
- Bemessungsdauerstrom (Iu): 25 A bei 35°C Umgebungstemperatur.
- Polzahl: Erhältlich in 3-, 4-, 6- und 8-poligen Varianten.
- Betriebsleistung (AC-23 A bei 400V): Zum Beispiel 9,5 kW für die 25-A-Version.
- Schutzart: Isolierstoffgekapselte Schalter erreichen die Schutzart IP65.
- Antriebsmechanismus: In der Regel mit einem Drehantrieb ausgestattet, oft in den Farben Schwarz oder Rot/Gelb (für NOT-AUS-Anwendungen).
Anwendungsbereiche
Die 3LD21-Schalter sind vielseitig einsetzbar:
- Als Hauptschalter in Maschinen und Anlagen gemäß DIN EN 60204-1.
- Als NOT-AUS- und Reparaturschalter zur sicheren Netztrennung
