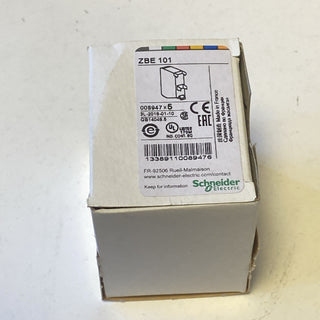

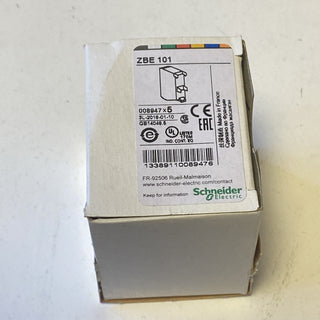

Herstellernummer: ZBE-101

Marke: SCHNEIDER Electric

Maßeinheit: Einheit

Ursprungsland: Frankreich

Anzahl der Einheiten: 5

Schutzart: IP00

Der Schneider Electric ZBE101 (häufig geführt unter der Herstellernummer 2300621) ist ein hochzuverlässiger, kompakter Hilfsschalter-Kontaktblock aus der weltweit geschätzten Harmony XB4 / XB5-Produktfamilie. Dieses Angebot umfasst ein praktisches Set von 5 Stück dieser unverzichtbaren Steuerungskomponenten. Jeder Block ist werkseitig als 1 Schließer (1 NO / 1O) ausgeführt und dient als elektrisches Schaltelement, das direkt hinter den frontseitigen 22-mm-Bedienelementen (z. B. Drucktaster, Wahlschalter oder Schlüsselschalter) montiert wird.

Als Schalter ohne Rastung (tastend) schließt der Block den angeschlossenen Stromkreis nur für die Dauer der physischen Betätigung des Frontelements. Die massiven Schraubklemmen sorgen für eine dauerhaft gasdichte und absolut vibrationsfeste Verdrahtung. Das Modul fügt sich nahtlos in die Hardware-Konfiguration moderner Steuerungsanlagen ein und leitet manuelle Start- oder Impulsbefehle vollkommen präzise an Leistungsschütze, Hilfsrelais oder direkt an die digitalen Eingangskarten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage weiter.

Zustand

Neu (Fabrikneuer, unbenutzter und unbeschädigter Artikel in Originalverpackung / OVP oder unbenutzter Lagerbestand aus Projektüberhang; absolut frei von Montage- oder Einbauspuren und sofort einsatzbereit)

Herkunftsland

Frankreich / EU (Schneider Electric)

Technische Daten

• Hersteller: Schneider Electric

• Produktreihe: Harmony XB4 / XB5 (Zubehör / Kontaktbausteine)

• Typenbezeichnung: ZBE101 (Teilenummer: 2300621)

• Lieferumfang: 5 Stück (1 Packung)

• Produktart: Kontaktblock / Hilfsschalterblock (Contact Block)

• Kontaktbestückung: 1 Schließer (1 NO / 1O / 1S)

• Schaltverhalten: Tastend / Ohne Rastung (Federrückzug)

• Kontaktausführung: Schleichschaltglied

• Bemessungsbetriebsstrom ($I_e$): Bis zu 3 A bei 240 V AC (Kategorie AC-15) / 0,55 A bei 125 V DC (Kategorie DC-13)

• Anschlussart: Robuste Schraubklemmen für starre oder flexible Leiter

• Montageart: Heckmontage (Direktes Aufschnappen auf den Befestigungsflansch hinter dem Frontelement)

• Schutzart: IP20 (Berührungsschutz nach IEC 60529 an den Klemmen)

Funktionen

• Optimierte Impulssteuerung: Ideal für den Aufbau von Einschalt- und Startfunktionen, da der Stromkreis sofort bei Tastendruck geschlossen und beim Loslassen wieder geöffnet wird.

• Modulares Harmony-System: Die Blöcke lassen sich flexibel nebeneinander und übereinander auf dem standardisierten Befestigungsflansch (z. B. ZB4BZ105) einrasten, um komplexe Schaltlogiken zu realisieren.

• Prellfreie Signalübertragung: Die optimierte Geometrie der Silberkontakte sichert eine saubere elektrische Verbindung, was Signalfehler in nachgelagerten elektronischen Auswerteeinheiten minimiert.

Anwendungsbereiche

• Industrieller Schaltschrank- & Steuerungsbau: Universelles Kontaktelement in Schaltschranktüren, Haupt-Bedienpulten und dezentralen Steuerboxen.

• Maschinen- und Sonderanlagenbau: Integration in Start-Taster, Quittierknöpfe, Tippbetrieb-Schalter (Jog-Modus) und dezentrale Funktionswahlschalter an Fördersystemen oder Verpackungslinien.

• MSR-Technik & Prozessautomation: Zuverlässiges Schaltglied für die Übermittlung von Befehlen an die dezentrale Peripherie.

• Instandsetzung & Wartung (MRO): Hochwertiges Original-Vorratsset für die schnelle Revision, die Behebung von Anlagenstillständen oder den Eins-zu-eins-Austausch verschlissener Kontakte im Feld.

Eigenschaften

• Kompakte Monoblock-Geometrie: Die schmale Gehäuseform ermöglicht eine extrem hohe Packungsdichte auf der Rückseite des Befehlsgeräts.

• Präzise Klemmenbezeichnung: Die eindeutige Nummerierung der Anschlusskontakte (13-14 für den NO-Pfad) nach DIN EN 50013 schließt Verdrahtungsfehler bei der Installation aus.

• Hohe mechanische Festigkeit: Das widerstandsfähige Kunststoffgehäuse schützt die sensible Schaltmechanik zuverlässig vor Staub, Vibrationen und leichten Stößen im Werkstattalltag.

Vorteile

• Wirtschaftliches 5er-Set: Perfekt dimensioniert für den Werkstattbedarf, um bei Neuprojekten oder Wartungszyklen immer das passende Originalteil griffbereit zu haben.

• Maximale Vibrationsfestigkeit: Tiefsitzende Schraubklemmen mit integrierter Drahtschutzscheibe verhindern ein Losrütteln der Adern – selbst bei stark schwingenden Maschinengehäusen.

• Zukunftssicheres Originalteil: Fabrikneue Premium-Industriequalität von Schneider Electric garantiert weltweite Zertifizierungen (CE, UL, CSA, CCC, EAC, Marine) für den uneingeschränkten, globalen Exporteinsatz.
