Herstellernummer: OSMC32N3D32

Marke: Schneider Electric

Ursprungsland: Frankreich

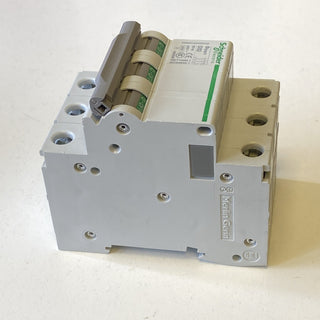

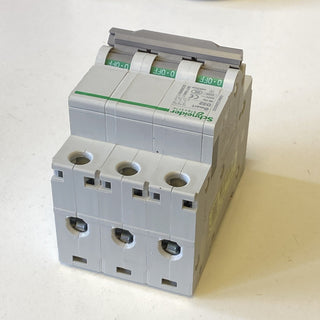

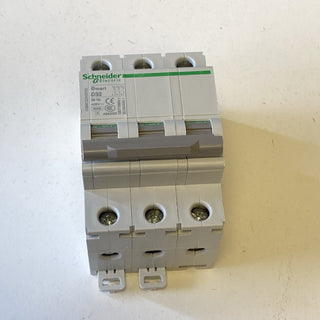

Der Schneider Electric OSMC32N3D32 ist ein hochzuverlässiger, 3-poliger Leitungsschutzschalter (LS-Schalter / Sicherungsautomat) aus einer robusten Industrie- und Gewerbebaureihe von Schneider. Dieses Schutzschaltgerät besitzt einen Bemessungsstrom von 32 A und ist mit der trägen D-Auslösecharakteristik ausgestattet. Die D-Charakteristik ist speziell für Stromkreise mit extrem hohen kurzzeitigen Einschaltstromspitzen (wie sie bei großen Drehstrommotoren, Transformatoren, Schweißgeräten oder industriellen Netzteilen auftreten) ausgelegt, um ein ungewolltes Fehlauslösen beim Starten der Verbraucher zu verhindern.

Mit einem Bemessungsschaltvermögen von 6 kA bietet der Automat einen sicheren Schutz von Kabeln und Anlagenkomponenten vor Überlast und Kurzschluss. Durch seine 3-polige Ausführung schaltet er im Fehlerfall alle drei Phasen (L1, L2, L3) gleichzeitig und allpolig ab. Das Gerät ist optimal für den Einbau in Haupt- und Unterverteilungen sowie Steuerungsschränken geeignet und sichert die Laststromkreise dezentraler Maschinenkomponenten oder die Netzeinspeisung einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage zuverlässig ab.

Zustand

Neu ohne OVP (Fabrikneuer, unbenutzter und unbeschädigter Artikel aus unbenutztem Lagerbestand oder Projektüberhang; der Schalter wurde aus der industriellen Großverpackung entnommen und wird lose geliefert; absolut frei von Montage-, Klemm- oder Einbauspuren und sofort einsatzbereit)

Herkunftsland

Frankreich / EU (Schneider Electric)

Technische Daten

• Hersteller: Schneider Electric

• Baureihe: OSMC / Acti9-Verwandt (Hochwertige Schutzschaltgeräte)

• Typenbezeichnung: OSMC32N3D32

• Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)

• Polzahl: 3-polig (3 geschützte Pole / 3P)

• Bemessungsstrom ($I_n$): 32 A

• Auslösecharakteristik: D (Träge – für hohe Einschaltströme, Magnetauslösug bei 10- bis 14-fachem $I_n$)

• Bemessungsschaltvermögen ($I_{cn}$): 6 kA (6000 A) nach IEC/EN 60898-1

• Bemessungsbetriebsspannung ($U_e$): 400 V AC (Drehstrom, 50/60 Hz)

• Anschlussart: Offene, vibrationsfeste Tunnelklemmen (Schraubverbindung für starre und flexible Leiter)

• Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) nach EN 60715

• Schutzart: IP20 (Berührungsschutz nach IEC 60529 im eingebauten Zustand)

Funktionen

• Thermischer Überlastschutz: Der verzögerte Bimetall-Auslöser schützt nachgelagerte Kabel präzise vor schleichender Überhitzung durch dauerhafte Überlast.

• Elektromagnetischer Kurzschlussschutz: Der flinke Magnetauslöser trennt den Stromkreis bei harten Kurzschlüssen im Millisekundenbereich ab, toleriert jedoch hohe Einschaltströme.

• Gemeinsame Abschaltung: Die interne mechanische Kopplung aller 3 Pole stellt sicher, dass bei einem Fehler auf nur einer Phase die gesamte Drehstromzufuhr sicher getrennt wird.

Anwendungsbereiche

• Industrieller Schaltschrank- & Steuerungsbau: Absicherung von Drehstromantrieben, schweren Kompressoren, Pumpen und Lüfteranlagen.

• Maschinen- und Sonderanlagenbau: Schutz von industriellen Heizregistern, Schweißtransformatoren und der Einspeisung leistungsstarker DC-Netzteile.

• Gewerbliche Gebäude- & Zweckinstallation: Absicherung von Werkstatt-Stromkreisen, CEE-Steckdosen (32A) und Klimaanlagen mit hohem Anlaufstrom.

• Instandsetzung & Wartung (MRO): Wirtschaftliches und hochwertiges Original-Ersatzteil für den schnellen Eins-zu-eins-Austausch oder die funktionale Erweiterung bestehender Schneider-Installationen.

Eigenschaften

• Kompakte Modulbauweise: Benötigt exakt 3 Teilungseinheiten (TE) Breite auf der Standard-Hutschiene.

• Robuste Gehäusegeometrie: Das hochfeste Gehäusematerial ist extrem formstabil, hitzebeständig und isolierend – optimal für den rauen Industriealltag.

• Eindeutige Schaltstellungsanzeige: Der ergonomische Schaltknebel signalisiert den aktuellen Zustand (I / ON oder 0 / OFF) unmissverständlich an der Gerätefront.

Vorteile

• Hohe Einschaltstromtoleranz: Durch die D-Charakteristik entfallen lästige Fehlauslösungen beim Einschalten induktiver Lasten, was die Anlagenverfügbarkeit massiv erhöht.

• Wirtschaftliche Profi-Qualität: Als fabrikneue Komponente aus Lagerüberschuss bietet dieser LS-Schalter die volle Zuverlässigkeit der Premiummarke Schneider Electric zu einem hochattraktiven Preis.

• Komfortable Installation: Die tiefen Kombiklemmen erlauben eine einfache Verdrahtung und sind optimal gegen versehentliches Berühren (Fingersicherheit) geschützt.
