Maximale Stromstärke: 20 A

Herstellernummer: iC60ND20A

Marke: Schneider Electric

Produktart: Leitungsschutzschalter

EAN: 3606480080838

Intern: 138136, JS, HRH 067 (A)

Ursprungsland: Frankreich

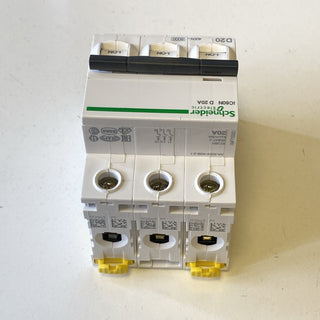

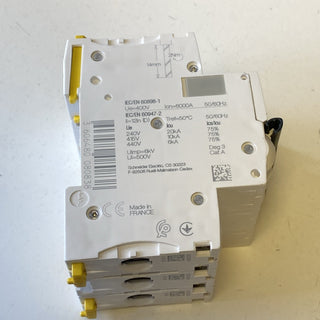

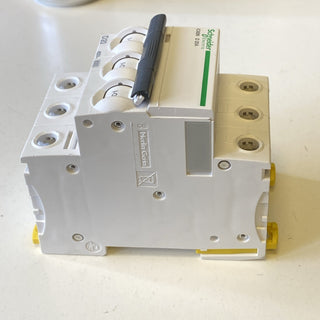

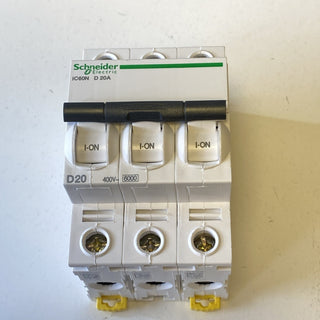

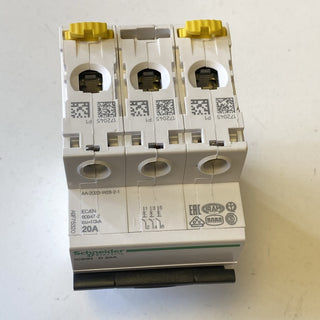

Der Schneider Electric iC60N (häufig geführt unter der Typenbezeichnung A9F05420) ist ein hochprofessioneller, 4-poliger Leitungsschutzschalter (Sicherungsautomat) aus der technologisch führenden Acti9-Premiumserie. Mit einem Bemessungsstrom von 20 A und der trägen D-Auslösecharakteristik ist dieses Schutzschaltgerät speziell für den kompromisslosen Kurzschluss- und Überlastschutz in industriellen Netzen konzipiert. Die D-Charakteristik ist gezielt auf Stromkreise mit extrem hohen kurzzeitigen Einschaltstromspitzen ausgelegt (z. B. große Drehstrommotoren, Netztransformatoren, Schweißgeräte oder industrielle Hochleistungsnetzteile), um ein ungewolltes Fehlauslösen beim Starten der Verbraucher konsequent zu verhindern.

Als echtes 4-poliges (4P) Schaltgerät überwacht und trennt der Automat im Fehlerfall alle drei Außenleiter (L1, L2, L3) sowie den Neutralleiter (N) vollkommen synchron und allpolig. Mit einem robusten Bemessungsschaltvermögen von 6 kA (nach IEC/EN 60898-1) bzw. 10 kA (nach IEC/EN 60947-2) bietet das Modul ein maximales Sicherheitsniveau für den rauen Einsatz im industriellen Schaltschrankbau, im Gewerbe oder in der dezentralen Lastkreisabsicherung direkt vor den digitalen Eingangskarten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.

Zustand

Neu ohne OVP (Fabrikneuer, unbenutzter und unbeschädigter Artikel aus unbenutztem Lagerbestand oder Projektüberhang; der Schalter wurde aus der industriellen Großverpackung entnommen und wird lose geliefert; absolut frei von Montage-, Klemm- oder Einbauspuren und sofort einsatzbereit)

Herkunftsland

Frankreich / EU (Schneider Electric)

Technische Daten

• Hersteller: Schneider Electric

• Produktreihe: Acti9 / Baureihe iC60N

• Typenbezeichnung: iC60N D 20A (Herstellernummer: A9F05420)

• Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)

• Polzahl: 4-polig (4 geschützte Pole / 4P)

• Bemessungsstrom ($I_n$): 20 A

• Auslösecharakteristik: D (Träge – für hohe Einschaltströme, Magnetauslösung bei 10- bis 14-fachem $I_n$)

• Bemessungsschaltvermögen ($I_{cn}$): 6.000 A (6 kA) nach IEC/EN 60898-1 bei 400 V AC

• Grenzkurzschlussausschaltvermögen ($I_{cu}$): 10 kA nach IEC/EN 60947-2 bei 380...415 V AC

• Bemessungsbetriebsspannung ($U_e$): 400 V AC (Drehstrom, 50/60 Hz)

• Anschlussart: Ergonomische, vibrationsfeste Tunnelklemmen (Schraubverbindung)

• Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) nach EN 60715

• Schutzart: IP20 (Berührungsschutz nach IEC 60529 an den Klemmen)

Funktionen

• VisiSafe-Anzeige: Ein integriertes, mechanisches Sichtfenster an der Gerätefront signalisiert über eine grüne Markierung die sichere, galvanische Trennung der Kontakte für gefahrlose Wartungsarbeiten im nachgelagerten Stromkreis.

• VisiTrip-Fehlauslösungsanzeige: Eine rote mechanische Anzeige auf der Gerätefront signalisiert sofort, ob das Gerät durch einen Fehler (Kurzschluss oder Überlast) ausgelöst hat oder manuell abgeschaltet wurde.

• Doppelter Schutzmechanismus: Die Kombination aus einem thermischen Bimetall-Auslöser gegen schleichende Überlastung und einem elektromagnetischen Schnellauslöser gegen harte Kurzschlüsse bietet lückenlose Sicherheit.

Anwendungsbereiche

• Industrieller Schaltschrank- & Steuerungsbau: Allpolige Absicherung von schweren Drehstromantrieben, Pumpengruppen, Kompressoren und Industrieventilatoren.

• Maschinen- und Sonderanlagenbau: Schutz von industriellen Schweißtransformatoren, dezentralen Leistungstransformatoren und der Einspeisung robuster DC-Netzteile.

• Gewerbliche Gebäude- & Zweckinstallation: Sichere Absicherung von Werkstattbereichen, großen CEE-Drehstromsteckdosen und Klimasystemen mit hohem Anlaufstrom.

• Instandsetzung & Modernisierung (MRO): Wirtschaftliches, hochwertiges Original-Ersatzteil für den schnellen Eins-zu-eins-Austausch oder die Erweiterung bestehender Acti9-Schutzsysteme im Feld.

Eigenschaften

• Kompakte Modulbauweise: Benötigt exakt 4 Teilungseinheiten (TE) Breite (ca. 72 mm) auf der Standard-Hutschiene.

• Hervorragende Gehäuseergonomie: Das hochwertige Kunststoffgehäuse ist extrem formstabil, hitzebeständig und isolierend – perfekt ausgelegt auf die thermischen Belastungen im Dauereinsatz.

• Schnelle Demontage: Der innovative Schienen-Rastmechanismus erlaubt das einfache Lösen des einzelnen Schalters aus dem Verbund, ohne benachbarte Geräte oder Schienenbrücken demontieren zu müssen.

Vorteile

• Hohe Einschaltstromtoleranz: Durch die D-Charakteristik entfallen lästige Fehlauslösungen beim Einschalten stark induktiver Lasten, was die Anlagenverfügbarkeit massiv erhöht.

• Maximale Wartungssicherheit: Dank VisiSafe und VisiTrip lassen sich Fehler im Feld blitzschnell lokalisieren und Stillstandszeiten der Gesamtanlage massiv reduzieren.

• Sichere Allpoligkeit: Bei einem Fehler auf nur einer einzigen Phase trennt die gekoppelte Mechanik sofort alle 4 Pole gleichzeitig vom Netz und verhindert schädliche Rückspeisungen über den Neutralleiter.

• Wirtschaftliche Premium-Qualität: Als fabrikneue Komponente aus Lagerüberschuss bietet dieser High-End-Schalter die kompromisslose Zuverlässigkeit der Acti9-Serie von Schneider Electric zu einem hochattraktiven Preis.
