Herstellernummer: LP1K09103BD3

Marke: Schneider Electric

Produktart: Leistungsschütz

Serie: LP

Ursprungsland: Frankreich

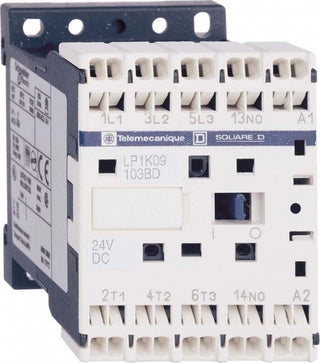

Das Schneider Electric LP1K09103BD3 ist ein kompaktes, 3-poliges Minischütz (Leistungsschütz) aus der industriell bewährten TeSys K-Reihe. Als robustes und zuverlässiges Schaltorgan in der Automatisierungstechnik dient dieses Schütz dem ferngesteuerten Schalten von Drehstrommotoren, ohmschen Heizlasten oder anderen elektrischen Verbrauchern. Es fungiert als direktes Bindeglied zwischen der Steuerungsebene (z. B. einer SPS/PLC) und den Leistungskreisen im Feld.

Die Ausführung verfügt über eine Magnetspule, die mit einer Steuerspannung von 24 V DC (Gleichspannung) betrieben wird, und ist für einen Bemessungsbetriebsstrom von 9 A bei AC-3 (400 V) ausgelegt. Dies entspricht einer typischen Motorleistung von bis zu 4 kW. Ein besonderes Merkmal dieses Modells ist die Federzugklemmtechnik (Spring Terminal), die eine extrem schnelle, werkzeuglose und dauerhaft vibrationsfeste Verdrahtung im Schaltschrank ermöglicht. Das Schütz besitzt zudem eine integrierte Schutzbeschaltung (Bipolar-Überspannungsbegrenzungsdiode), die empfindliche Elektronikkomponenten vor transienten Abschaltspannungsspitzen schützt.

Zustand

• Zustand: NEU.

• Details: Das Minischütz ist absolut unbenutzt und stammt aus einer industriellen Lagerauflösung bzw. einem ungenutzten Projektüberhang (New Old Stock / unbenutzter Lagerbestand). Das Gehäuse befindet sich in makellosem Zustand und weist keinerlei Montagespuren an den Federzugklemmen oder Kratzer auf dem Hutschienen-Rastfuß auf. Die Lieferung erfolgt je nach Verfügbarkeit in der originalen Schneider-Kartonage oder lose aus einer Großverpackung (stets professionell und transportsicher verpackt). Sofort einsatzbereit für Erstausrüster (OEM) und MRO-Instandsetzungen.

Herkunftsland

• Frankreich / EU (Schneider Electric Premium-Fertigung)

Technische Daten

• Hersteller: Schneider Electric

• Produktlinie: TeSys K

• Typenbezeichnung: LP1K09103BD3 (LP1K09103BD3)

• Produktart: Leistungsschütz / Minischütz / Kleinschütz (Mini-Contactor)

• Polzahl / Hauptkontakte: 3-polig (3 Schließer / 3 NO)

• Integrierter Hilfskontakt: 1 Schließer (1 NO) – optimal für die hardwaremäßige Selbsthaltung oder SPS-Rückmeldung

• Spulenspannung (Steuerkreis): 24 V DC (Gleichstrom)

• Spuleneigenschaft: Standard-Gleichstromspule mit integrierter Löschdiode (Dämpfungsdiode)

• Bemessungsbetriebsstrom $I_e$ (bei AC-3, 400 V): 9 A

• Schaltleistung für Drehstrommotoren (bei AC-3, 380/400 V): 4 kW

• Bemessungsbetriebsstrom $I_e$ (bei AC-1, thermischer Dauerstrom $I_{th}$): 20 A (bei max. 50 °C)

• Bemessungsbetriebsspannung $U_e$: <= 690 V AC

• Anschlussart: Haupt- und Steuerstromkreis über moderne Federzugklemmen (vibrationssicher)

• Montageart: Schnappbefestigung auf DIN-Hutschiene TH 35 (nach EN 60715) oder direkte Schraubmontage

• Schutzart: IP20 (fingersicher nach VDE 0106)

• Zertifizierungen: CE / UL / CSA / UKCA / CCC (voll exportfähig für den globalen Anlagenbau)

Funktionen

• Vibrationsfeste Federzugtechnik: Die schraubenlose Klemmverbindung sorgt für einen permanent konstanten Anpressdruck auf den Leiter, unabhängig von Temperaturschwankungen oder Erschütterungen im Feld.

• Integrierter EMV-Schutz: Die verbaute Bipolar-Diode dämpft die beim Abschalten der Spule entstehende Gegeninduktionsspannung sofort ab und schützt digitale SPS-Ausgangskarten vor Beschädigung.

• Spiegelkontakt-Eigenschaft: Mechanisch gekoppelte Hilfskontakte ermöglichen den Aufbau absolut sicherer Verriegelungen und Rückmeldeschleifen für Schützkontrollen (EDM).

Anwendungsbereiche

• Industrielle Antriebstechnik: Schalten von Drehstrom-Asynchronmotoren an Pumpen, Belüftungsanlagen, Förderbändern, Hebezeugen und Verpackungsmaschinen.

• Schaltschrankbau & Automatisierung: Kompakter Aufbau von Motorabzweigen und Wendeschütz-Kombinationen bei minimalem Platzbedarf auf der Hutschiene.

• Instandhaltung & MRO: Standardisiertes Austausch- und Ersatzteil zur schnellen Revision oder zum Retrofit bestehender TeSys K-Installationen im Werk.

Eigenschaften

• Extrem kompaktes Modulmaß: Die minimale Stellfläche spart wertvollen Raum im Steuerungsschrank und erlaubt eine sehr hohe Packungsdichte.

• Wartungsfreie Klemmen: Ein Nachziehen von Klemmschrauben – wie bei klassischen Schraubanschlüssen im Rahmen von Wartungsintervallen üblich – entfällt dank der Federzugtechnik komplett.

• Robuste Kontaktwerkstoffe: Spezielle Edelmetall-Legierungen minimieren den Kontaktabbrand und garantieren Millionen von elektrischen und mechanischen Schaltspielen unter Last.

Vorteile

• Hohe Wirtschaftlichkeit: Enorme Kostenersparnis gegenüber dem regulären Listenpreis für unbenutzte, werksneue Schneider-Premiumqualität im Originalzustand.

• Drastische Reduzierung der Montagezeit: Die schraubenlose Federzugtechnik erlaubt ein sekundenschnelles Verdrahten durch einfaches Einstecken des Leiters (oder Betätigen des Klemmenschiebers).

• Globale Einsetzbarkeit: Uneingeschränkte Zulassungen für alle wichtigen internationalen Märkte sichern den problemlosen weltweiten Einsatz im Maschinenexport.
