Marke: Schneider Electric
Produktart: Leistungsschalter
Ursprungsland: Frankreich

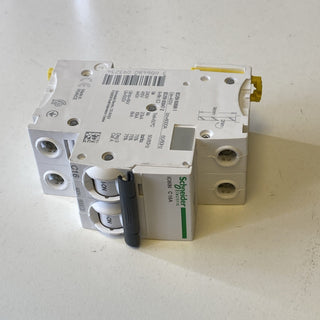

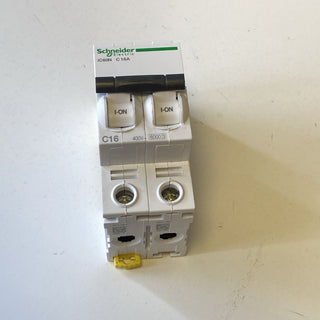

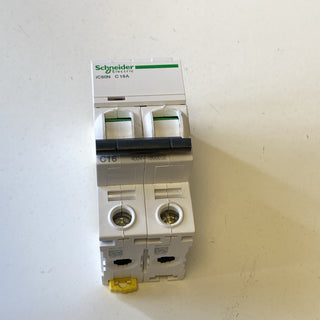

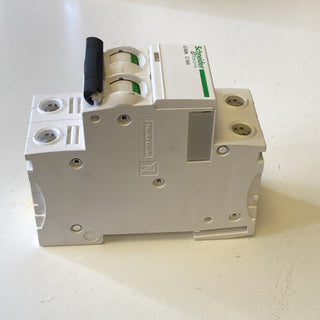

Der Schneider Electric A9F79216 ist ein hochprofessioneller, 2-poliger Leitungsschutzschalter (Sicherungsautomat) aus der technologisch führenden Acti9 iC60N-Premiumserie. Mit einem Bemessungsstrom von 16 A und der universellen C-Auslösecharakteristik stellt dieses Schutzschaltgerät den absoluten Standard für den zuverlässigen Schutz von Kabeln, Leitungen und anspruchsvollen Verbraucherkreisen im industriellen, gewerblichen sowie gehobenen tertiären Bereich (Zweckbauten, Bürogebäude, Infrastrukturen) dar. Die C-Charakteristik ist optimal für Stromkreise mit normalen, induktiven Einschaltstromspitzen (wie bei Steckdosenkreisen, Beleuchtungsanlagen oder Netzteilen) ausgelegt, um Fehlauslösungen beim Starten zu verhindern.
Als 2-poliges (2P) Schaltgerät überwacht und trennt der Automat im Fehlerfall beide angeschlossenen Leiter vollkommen synchron. Mit einem robusten Bemessungsschaltvermögen von 6 kA (nach IEC/EN 60898-1) bzw. 10 kA (nach IEC/EN 60947-2) bietet das Modul ein extrem hohes Sicherheitsniveau für den rauen Einsatz im Schaltschrankbau, in Unterverteilungen des tertiären Sektors oder in der dezentralen Lastkreisabsicherung direkt vor den digitalen Eingangskarten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.
Zustand
Neu ohne OVP (Fabrikneuer, unbenutzter und unbeschädigter Artikel aus unbenutztem Lagerbestand oder Projektüberhang; der Schalter wurde aus der industriellen Großverpackung entnommen und wird lose geliefert; absolut frei von Montage-, Klemm- oder Einbauspuren und sofort einsatzbereit)
Herkunftsland
Frankreich / EU (Schneider Electric)
Technische Daten
Hersteller: Schneider Electric
Produktreihe: Acti9 / Baureihe iC60N (Tertiary / Industrie)
Typenbezeichnung: A9F79216
Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)
Polzahl: 2-polig (2 geschützte Pole / 2P)
Bemessungsstrom ($I_n$): 16 A (Standard-Nennstrom für Steckdosen- und Lichtstromkreise)
Auslösecharakteristik: C (Standard-Leitungsschutz, Magnetauslösung bei 5- bis 10-fachem $I_n$)
Bemessungsschaltvermögen ($I_{cn}$): 6.000 A (6 kA) nach IEC/EN 60898-1 bei 230/400 V AC
Grenzkurzschlussausschaltvermögen ($I_{cu}$): 10 kA nach IEC/EN 60947-2 bei 220...240 V AC
Bemessungsbetriebsspannung ($U_e$): 230/400 V AC (50/60 Hz)
Anschlussart: Ergonomische, vibrationsfeste Tunnelklemmen (Schraubverbindung)
Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) nach EN 60715
Schutzart: IP20 (Berührungsschutz nach IEC 60529 an den Klemmen)
Funktionen
VisiSafe-Anzeige: Ein integriertes, mechanisches Sichtfenster an der Gerätefront signalisiert über eine grüne Markierung die sichere, galvanische Trennung der Kontakte für gefahrlose Wartungsarbeiten im nachgelagerten Stromkreis.
VisiTrip-Fehlauslösungsanzeige: Eine rote mechanische Anzeige auf der Gerätefront signalisiert sofort, ob das Gerät durch einen Fehler (Kurzschluss oder Überlast) ausgelöst hat oder manuell abgeschaltet wurde.
Doppelter Schutzmechanismus: Die Kombination aus einem thermischen Bimetall-Auslöser gegen schleichende Überlastung und einem elektromagnetischen Schnellauslöser gegen harte Kurzschlüsse bietet lückenlose Sicherheit.
Anwendungsbereiche
Tertiärer Sektor & Zweckbau: Zuverlässige Absicherung von einphasigen Endstromkreisen, EDV-Steckdosen, Bürobeleuchtungen und gewerblichen Klimageräten.
Industrieller Schaltschrank- & Steuerungsbau: Allpolige Absicherung von Steuertransformatoren, Hilfsstromkreisen, Netzteilen und dezentralen Baugruppen.
Maschinen- und Sonderanlagenbau: Schutz von Elektronikkomponenten, Heizregistern und kleinen Wechselstrommotoren.
Instandsetzung & Modernisierung (MRO): Wirtschaftliches, hochwertiges Original-Ersatzteil für den schnellen Eins-zu-eins-Austausch oder die Erweiterung bestehender Acti9-Schutzsysteme im Feld.
Eigenschaften
Kompakte Modulbauweise: Benötigt exakt 2 Teilungseinheiten (TE) Breite (ca. 36 mm) auf der Standard-Hutschiene.
Hervorragende Gehäuseergonomie: Das hochwertige Kunststoffgehäuse ist extrem formstabil, hitzebeständig und isolierend – perfekt ausgelegt auf die thermischen Belastungen im Dauereinsatz.
Schnelle Demontage: Der innovative Schienen-Rastmechanismus erlaubt das einfache Lösen des einzelnen Schalters aus dem Verbund, ohne benachbarte Geräte demontieren zu müssen.
Vorteile
Maximale Wartungssicherheit: Dank VisiSafe und VisiTrip lassen sich Fehler im Feld blitzschnell lokalisieren und Stillstandszeiten der Gesamtanlage oder des Büroverteilers massiv reduzieren.
Synchronisierte 2P-Trennung: Bei einem Fehler auf einem Pfad trennt die gekoppelte Mechanik sofort beide Pole gleichzeitig vom Netz, um gefährliche Potentialverschleppungen oder Rückspeisungen sicher zu verhindern.
Wirtschaftliche Premium-Qualität: Als fabrikneue Komponente aus Lagerüberschuss bietet dieser High-End-Schalter die kompromisslose Zuverlässigkeit der Acti9-Serie von Schneider Electric zu einem hochattraktiven Preis.
