Marke: Schneider Electric

Betriebstemperatur: -65 °C

Ursprungsland: Frankreich

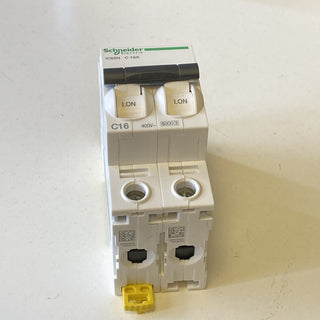

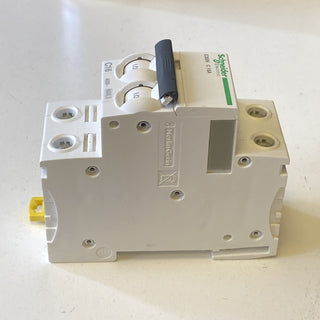

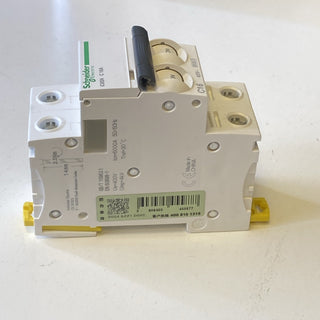

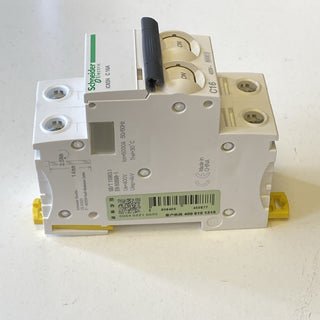

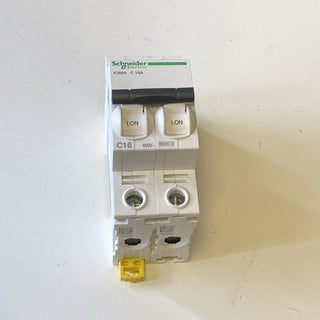

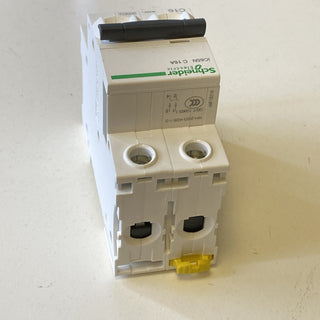

Der Schneider Electric iC65N (Herstellernummer A9F18216) ist ein hochprofessioneller, 2-poliger Leitungsschutzschalter (Sicherungsautomat / Miniature Circuit Breaker) aus der technologisch führenden Acti9 iC65-Premiumserie. Mit einem Bemessungsstrom von 16 A und der universellen C-Auslösecharakteristik stellt dieses Schutzschaltgerät den absoluten Industriestandard für den zuverlässigen Schutz von Kabeln, Leitungen und anspruchsvollen Verbraucherkreisen dar. Die C-Charakteristik verarbeitet normale, induktive Einschaltstromspitzen (wie bei Steckdosenkreisen, Beleuchtungsanlagen oder Netzteilen) mühelos und verhindert ungewollte Fehlauslösungen beim Starten der Verbraucher.

Als 2-poliges (2P) Schaltgerät überwacht und trennt der Automat im Fehlerfall beide angeschlossenen Leiter vollkommen synchron. Mit einem robusten Bemessungsschaltvermögen von 6 kA (nach IEC/EN 60898-1) bzw. 10 kA (nach IEC/EN 60947-2) bietet das Modul ein extrem hohes Sicherheitsniveau für den rauen Einsatz im industriellen Schaltschrankbau, im Gewerbe oder in der dezentralen Lastkreisabsicherung direkt vor den digitalen Eingangskarten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.

(Hinweis zur Fachterminologie: Im industriellen Sprachgebrauch wird diese Art von kompakten Hutschienen-Sicherungsautomaten aufgrund der internen Funktionsweise zur schnellen Lichtbogenlöschung mittels Deionisations-Schaltkammern gelegentlich auch im erweiterten Sinne den Leistungsschaltern zugeordnet).

Zustand

Neu ohne OVP (Fabrikneuer, unbenutzter und unbeschädigter Artikel aus unbenutztem Lagerbestand oder Projektüberhang; der Schalter wurde aus der industriellen Großverpackung entnommen und wird lose geliefert; absolut frei von Montage-, Klemm- oder Einbauspuren und sofort einsatzbereit)

Herkunftsland

Frankreich / EU (Schneider Electric)

Technische Daten

• Hersteller: Schneider Electric

• Produktreihe: Acti9 / Baureihe iC65N

• Typenbezeichnung: iC65N C 16A (Herstellernummer: A9F18216)

• Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)

• Polzahl: 2-polig (2 geschützte Pole / 2P)

• Bemessungsstrom ($I_n$): 16 A (Standard-Nennstrom für Steckdosen-, Steuer- und Lichtstromkreise)

• Auslösecharakteristik: C (Standard-Leitungsschutz, Magnetauslösung bei 5- bis 10-fachem $I_n$)

• Bemessungsschaltvermögen ($I_{cn}$): 6.000 A (6 kA) nach IEC/EN 60898-1 bei 230/400 V AC

• Grenzkurzschlussausschaltvermögen ($I_{cu}$): 10 kA nach IEC/EN 60947-2 bei 220...240 V AC

• Bemessungsbetriebsspannung ($U_e$): 230/400 V AC (50/60 Hz)

• Anschlussart: Ergonomische, vibrationsfeste Tunnelklemmen (Schraubverbindung)

• Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) nach EN 60715

• Schutzart: IP20 (Berührungsschutz nach IEC 60529 an den Klemmen)

Funktionen

• VisiSafe-Anzeige: Ein integriertes, mechanisches Sichtfenster an der Gerätefront signalisiert über eine grüne Markierung die sichere, galvanische Trennung der Kontakte für gefahrlose Wartungsarbeiten im nachgelagerten Stromkreis.

• VisiTrip-Fehlauslösungsanzeige: Eine rote mechanische Anzeige auf der Gerätefront signalisiert sofort, ob das Gerät durch einen elektrischen Fehler (Kurzschluss oder Überlast) ausgelöst hat oder manuell abgeschaltet wurde.

• Doppelter Schutzmechanismus: Die Kombination aus einem thermischen Bimetall-Auslöser gegen schleichende Überlastung und einem elektromagnetischen Schnellauslöser gegen harte Kurzschlüsse bietet lückenlose Sicherheit für die Anlage.

Anwendungsbereiche

• Industrieller Schaltschrank- & Steuerungsbau: Allpolige Absicherung von Steuertransformatoren, integrierten Schaltnetzteilen, Lüfterbaugruppen und dezentralen Hilfsstromkreisen.

• Maschinen- und Sonderanlagenbau: Schutz von Elektronikkomponenten, kleinen Wechselstrommotoren, Heizregistern und Sensorzuleitungen.

• Gewerbliche Gebäude- & Zweckinstallation: Zuverlässige Absicherung von einphasigen Endstromkreisen, EDV-Steckdosen, Werkstattbereichen und gewerblichen Beleuchtungsbaugruppen.

• Instandsetzung & Modernisierung (MRO): Wirtschaftliches, hochwertiges Original-Ersatzteil für den schnellen Eins-zu-eins-Austausch oder die Erweiterung bestehender Acti9-Schutzsysteme im Feld.

Eigenschaften

• Kompakte Modulbauweise: Benötigt exakt 2 Teilungseinheiten (TE) Breite (ca. 36 mm) auf der Standard-Hutschiene.

• Hervorragende Gehäuseergonomie: Das hochwertige Kunststoffgehäuse ist extrem formstabil, hitzebeständig und isolierend – perfekt ausgelegt auf die thermischen Belastungen im Dauereinsatz.

• Schnelle Demontage: Der innovative Schienen-Rastmechanismus erlaubt das einfache Lösen des einzelnen Schalters aus dem Verbund, ohne benachbarte Geräte oder Schienenbrücken demontieren zu müssen.

Vorteile

• Maximale Wartungssicherheit: Dank VisiSafe und VisiTrip lassen sich Fehler im Feld blitzschnell lokalisieren und Stillstandszeiten der Gesamtanlage massiv reduzieren.

• Synchronisierte 2P-Trennung: Bei einem Fehler auf einem Pfad trennt die gekoppelte Mechanik sofort beide Pole gleichzeitig vom Netz, um gefährliche Potentialverschleppungen oder Rückspeisungen sicher zu verhindern.

• Wirtschaftliche Premium-Qualität: Als fabrikneue Komponente aus Lagerüberschuss bietet dieser High-End-Schalter die kompromisslose Zuverlässigkeit der Acti9-Serie von Schneider Electric zu einem hochattraktiven Preis.
