Herstellernummer: PSS SB DI808

Marke: Pilz

Modell: PSS

Maßeinheit: Einheit

Plattform: PSS

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

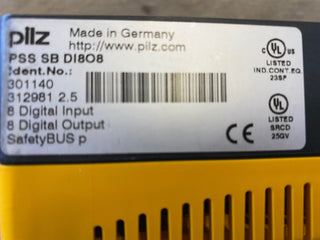

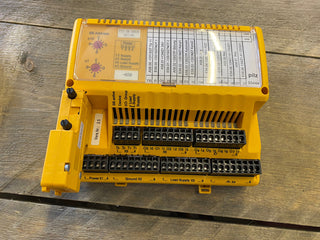

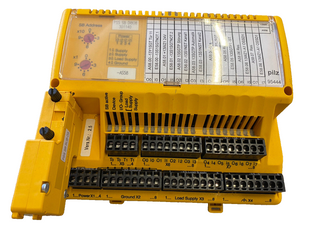

Das Pilz PSS SB DI808 (Artikelnummer: 301140) ist ein professionelles, digitales Ein- und Ausgangsmodul für den Einsatz in den sicheren Steuerungssystemen der PSS 3000-Serie (Pilz Safety System). Das Modul verfügt über eine kombinierte Bestückung von digitalen Eingängen und digitalen Ausgängen und fungiert als dezentrale Peripheriebaugruppe im firmeneigenen SafetyBUS p-Netzwerk. In der Hardware-Version V2.4 verarbeitet die Baugruppe sicherheitsgerichtete Signale von Not-Aus-Tastern, Schutztüren oder Lichtschranken sowie standardmäßige Betriebssignale absolut zuverlässig. Durch die robuste galvanische Trennung und integrierte Kurzschlussüberwachungen eignet sich dieses gebrauchte Modul optimal zur Erweiterung oder als Ersatzteil für bestehende, hochverfügbare Sicherheitssteuerungen im industriellen Schaltschrankbau.

Zustand

Gebraucht (Guter, einsatzbereiter Zustand aus laufendem Betrieb; typische oberflächliche Lagerspuren oder Kennzeichnungen am Gehäuse können vorhanden sein)

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Pilz GmbH & Co. KG

• Produktserie: PSS 3000 / SafetyBUS p System

• Typenbezeichnung: PSS SB DI808

• Artikelnummer: 301140

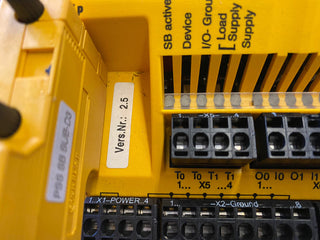

• Hardware-Version: V2.4

• Produktart: Dezentrales Digitales Ein-/Ausgangsmodul (I/O-Modul)

• Feldbussystem: SafetyBUS p Schnittstelle

• Digitale Eingänge: 8 digitale Eingänge (typisch 24 V DC)

• Digitale Ausgänge: 8 digitale Ausgänge (typisch 24 V DC)

• Spannungsversorgung: 24 V DC (-15 % / +20 %)

• Galvanische Trennung: Ja, über Optokoppler zwischen Feldbus und Peripherielogik

• Anschlussart: Steckbare Schraubklemmenblöcke oder Federzugklemmen (Peripherie)

• Montageart: DIN-Hutschiene (35 mm) im Schaltschrank

• Schutzart: IP20 (Berührungsschutz nach IEC 60529)

• Umgebungstelle bei Betrieb: 0 °C bis +60 °C

• Statusanzeigen: Integrierte LEDs an der Frontseite zur Kanal- und Systemdiagnose

Funktionen

• Dezentrale Signalbündelung: Erfasst digitale Sensorzustände und schaltet Aktoren direkt im Feld, während die Daten komprimiert über den SafetyBUS p an die Haupt-SPS übertragen werden.

• Kanalspezifische Diagnose: LEDs signalisieren den Schaltzustand jedes einzelnen Ein- und Ausgangs sowie eventuelle Busfehler in Echtzeit.

• Sichere Signalverarbeitung: Unterstützt je nach Konfiguration in der übergeordneten PLC/SPS-Software die Einbindung in sicherheitsgerichtete Applikationen bis zu hohen Performance-Leveln.

Anwendungsbereiche

• Sicherheitstechnik & Maschinenschutz: Einbindung von Schutzkreis-Komponenten wie Not-Halt-Ketten, Positionsschaltern und Verriegelungen.

• Schaltschrankbau: Platzsparender Aufbau dezentraler I/O-Stationen in weitläufigen Produktionsanlagen.

• Automatisierungstechnik: Zuverlässiges Peripheriemodul für komplexe Anlagensteuerungen, die auf dem Pilz PSS-Sicherheitskonzept basieren.

• Instandsetzung & Retrofitting: Passgenaues und direkt kompatibles Austauschmodul zur schnellen Reparatur älterer PSS 3000 Steuerungskonfigurationen.

Eigenschaften

• Kompaktes Hutschienengehäuse: Optimierte Baubreite für eine hohe Kanaldichte auf begrenztem Raum im Steuerungsschrank.

• Hohe EMV-Festigkeit: Speziell für die raue Industrieumgebung entwickelt, um Signalstörungen durch benachbarte Schütze oder Frequenzumrichter zu unterdrücken.

• Wartungsfreundliches Design: Übersichtliche Frontbeschriftung und steckbare Schnittstellen erlauben einen schnellen Modultausch im Servicefall.

Vorteile

• Reduzierter Verdrahtungsaufwand: Durch die dezentrale Platzierung direkt an der Maschine entfallen lange, dicke Kabelbäume zum Zentralschrank.

• Hohe Investitionssicherheit: Erhält die Betriebsbereitschaft und Zertifizierung bestehender PSS 3000 Sicherheitsarchitekturen ohne teuren Komplettumbau.

• Sichere galvanische Entkopplung: Schützt die empfindliche Bus-Elektronik effektiv vor potenziellen Fehlspannungen aus der Sensor-/Aktor-Ebene.
