Herstellernummer: EMG 22-REL/KSR-G 24/TRN24/SO62

Marke: Phoenix Contact

Maßeinheit: Einheit

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

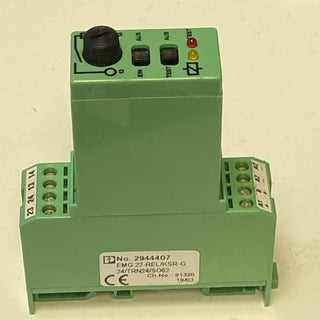

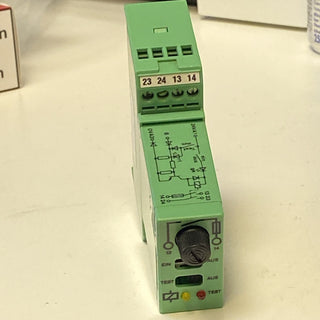

Der Phoenix Contact EMG 22-REL/KSR-G 24/TRN24/SO62 ist ein industrieller Schnittstellen-Relaisbaustein im bewährten EMG-Modulgehäuse. Als zuverlässiges Koppelglied in SPS/PLC-gesteuerten Automatisierungsanlagen und im Schaltschrankbau dient dieses Modul der sicheren galvanischen Trennung, Signalverstärkung und Pegelanpassung zwischen der empfindlichen Steuerungselektronik und der rauen Peripherie im Feld. Ausgestattet mit einer integrierten KSR-Ansteuerschaltung (Sicherheits- und Schutzbeschaltung) verarbeitet das Relais Schaltsignale absolut präzise und fehlerfrei.

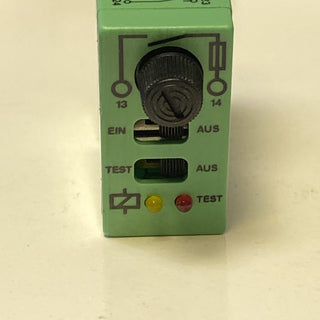

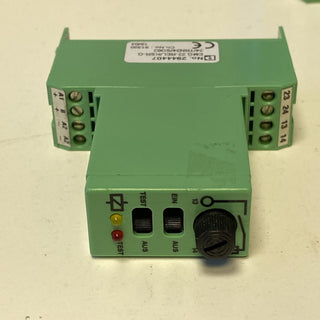

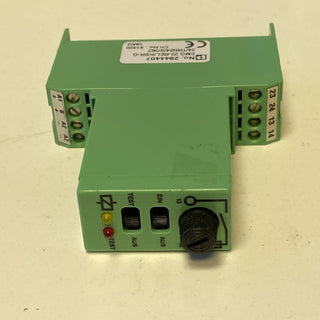

Die Besonderheit dieses Bausteins liegt in seiner robusten Bestückung mit 2 Schließern (2 NO-Kontakte), die ein synchrones und potenzialgetrenntes Schalten von zwei unabhängigen Lastkreisen ermöglichen. Eine integrierte LED-Statusanzeige an der Gerätefront signalisiert den aktuellen Schaltzustand der Spule unmittelbar optisch. Dank der offenen Schraubanschlusstechnik ist eine schnelle, unkomplizierte Verdrahtung und ein lückenloser Zugriff bei Mess- und Servicearbeiten im Schaltschrank garantiert.

Zustand

• Zustand: GEBRAUCHT.

• Details: Das Modul wurde im Zuge einer Anlagenmodernisierung fachgerecht aus einer bis zum Rückbau voll funktionsfähigen Industrieanlage demontiert. Es weist normale, betriebstypische Gebrauchs- und Lagerspuren auf (z. B. leichte Oberflächenkratzer auf dem Kunststoffgehäuse oder minimale Staubpartikel). Vor der Einlagerung wurde das Bauteil einer optischen und grundlegenden mechanischen Kontrolle unterzogen. Ein ideales, wirtschaftliches Ersatzteil für Instandsetzungsmaßnahmen (MRO).

Herkunftsland

• Deutschland / EU

Technische Daten

• Hersteller: Phoenix Contact

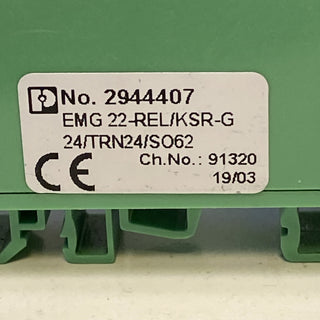

• Typenbezeichnung: EMG 22-REL/KSR-G 24/TRN24/SO62

• Artikelnummer: Sonderspezifikation / EMG-Reihe

• Produktart: Relaisbaustein / Koppelrelais (Interface Relay)

• Nennsteuerspannung $U_N$: 24 V DC (Gleichspannung)

• Kontaktausführung: 2 Schließer (2 NO-Kontakte)

• Kontaktmaterial: Silberlegierung (Ag-Standard für hohe Schaltsicherheit)

• Max. Schaltspannung: 250 V AC / DC

• Dauerstrom (Max.): Je nach Standardbeschaltung ca. 6 A pro Kanal

• Statusanzeige: Gelbe oder grüne LED direkt auf der Frontplatine

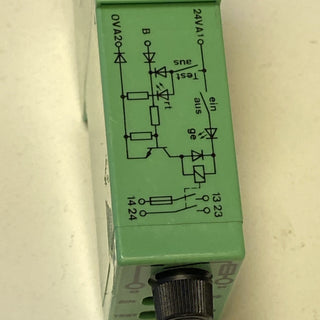

• Schutzbeschaltung Spule: Integrierte Freilaufdiode und Verpolungsschutz

• Anschlussart: Schraubanschluss (M3) für feindrähtige oder starre Leiter

• Montageart: Schnappbefestigung auf DIN-Hutschiene TH 35 (nach EN 60715)

• Baubreite: 22,5 mm (Kompaktes Standard-Rastermaß)

Funktionen

• Zweikanaliges Schalten: Paralleles und synchrones Schließen von zwei separaten Stromkreisen über ein einziges 24V-Steuersignal.

• Integrierte Schutzbeschaltung: KSR-Elektronik mit Freilaufdiode schützt die ansteuernden SPS-Ausgänge effektiv vor induktiven Abschaltspannungsspitzen.

• Sichere Galvanische Trennung: Kompromisslose Trennung von Steuer- und Laststromkreis schützt die Logikebene vor Fehlströmen und Überspannungen.

Anwendungsbereiche

• Automatisierungstechnik: Zuverlässiges Koppelrelais für digitale Ausgangsbaugruppen von SPS-Systemen zur Ansteuerung von Schützen oder Ventilen.

• Prozess- und Anlagenbau: Signalanpassung in zentralen oder dezentralen Schaltschränken der Fördertechnik und Maschinensteuerung.

• MRO-Instandhaltung: Perfektes Ersatzteil für den schnellen Austausch gealterter EMG-Module in bestehenden Altanlagen (Retrofit).

Eigenschaften

• Robustes EMG-Gehäuse: Modulares Industriegehäuse mit hoher mechanischer Stabilität und optimaler Wärmeableitung der internen Bauteile.

• Übersichtliche Klemmenanordnung: Klar definierte, unverwechselbare Klemmenbezeichnung erleichtert die fehlerfreie Verdrahtung und Fehlersuche.

• Hohe Vibrationsfestigkeit: Zuverlässiger Sitz auf der Hutschiene und feste Schraubverbindungen widerstehen harten mechanischen Schocks im Industriealltag.

Vorteile

• Hohe Wirtschaftlichkeit: Massive Kosteneinsparung gegenüber dem Neukauf oder einer aufwendigen Umplanung auf modernere Relais-Plattformen.

• Ergonomischer 1:1-Austausch: Da die Abmessungen und Anschlüsse exakt mit der Bestandsanlage übereinstimmen, entfallen zeitintensive Anpassungen in den Schaltplänen.

• Schnelle Diagnose: Die frontseitige LED-Schaltzustandsanzeige erlaubt dem Wartungspersonal eine optische Funktionsprüfung im laufenden Betrieb.
