Herstellernummer: LADN22 SCHNEIDER ELECTRIC,
Marke: Schneider Electric
Ursprungsland: Frankreich

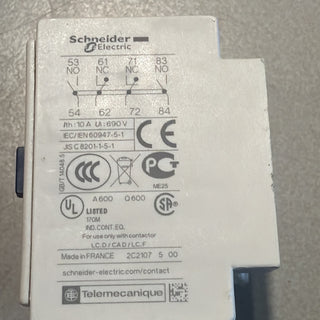

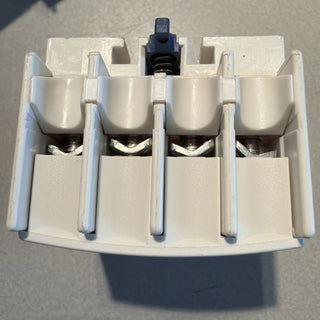

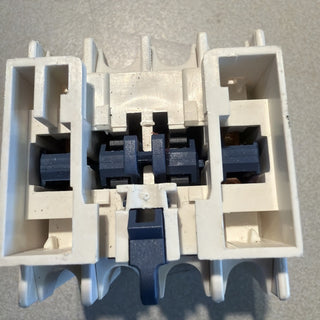

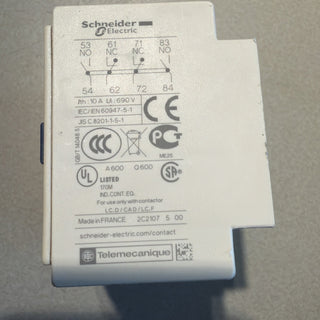

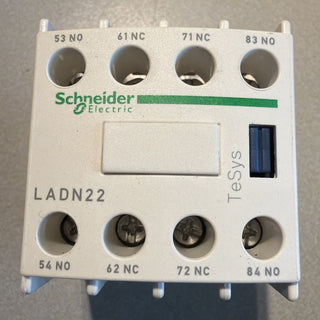

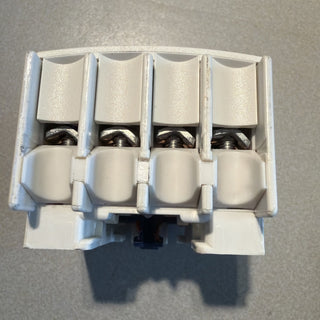

Schneider Electric LADN22 Hilfsschalterblock – GEBRAUCHT
Produktbeschreibung
Der Schneider Electric LADN22 ist ein bewährter Hilfsschalterblock, der speziell für die Erweiterung von Leistungsschützen der TeSys D-Serie entwickelt wurde. Er ermöglicht die einfache Implementierung zusätzlicher Steuerungsfunktionen, wie z. B. Rückmeldungen für SPS-Systeme, Verriegelungskreise oder Signalisierungen.
Der Block verfügt über 2 Schließer- (NO) und 2 Öffnerkontakte (NC), was ihn zu einer äußerst flexiblen Lösung für komplexe Schaltlogiken im Schaltschrankbau macht.
Zustand
Zustand: GEBRAUCHT.
Details: Das Modul wurde fachgerecht aus einer Betriebsanlage demontiert. Es befindet sich in einem voll funktionsfähigen Zustand. Die mechanische Schnappverbindung zum Schütz ist einwandfrei, und die Anschlussklemmen sind sauber.
Herkunft
EU/Frankreich (Schneider Electric Qualitätsfertigung)
Technische Daten
Hersteller: Schneider Electric
Modell: LADN22
Produktart: Hilfsschalterblock (Frontanbau)
Kontaktkonfiguration: 2 Schließer (NO) + 2 Öffner (NC)
Bemessungsisolationsspannung ($U_i$): 690 V AC
Kompatibilität: TeSys D-Serie (Schütze LC1D...)
Montage: Frontanbau (Clip-Montage)
Funktionen & Vorteile
Erweiterbarkeit: Erhöht die Anzahl der verfügbaren Hilfskontakte am Schütz, ohne zusätzlichen Platz auf der Hutschiene zu beanspruchen.
Zuverlässige Kontakte: Die Bauweise sorgt für eine hohe Kontaktzuverlässigkeit, auch bei kleinen Strömen (z. B. SPS-Eingangssignale).
Einfache Installation: Die "Clip-on"-Montage erlaubt eine schnelle und werkzeuglose Installation direkt an der Front des Leistungsschützes.
Anwendungsbereiche
Steuerungsbau: Realisierung von Sicherheits- und Verriegelungslogiken.
Anlagenüberwachung: Rückmeldung des Schaltzustands des Hauptschützes an übergeordnete Steuerungssysteme.
Instandhaltung: Hochwertiges Gebrauchtteil für den schnellen Ersatz bei bestehenden TeSys-Schütz-Konfigurationen.
Eigenschaften
Robust: Ausgelegt für die mechanische Beanspruchung bei häufigen Schaltspielen der Hauptschütze.
Kompakt: Nimmt keinen zusätzlichen Platz in der Schaltschranktiefe oder -breite ein.
Sicher: Erfüllt internationale Industrienormen für Schaltgeräte.
