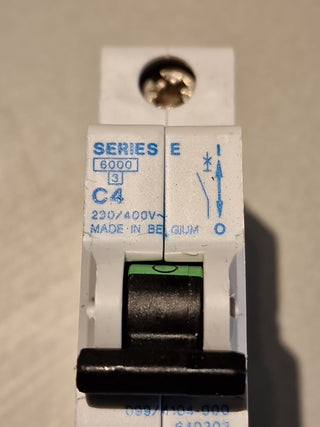

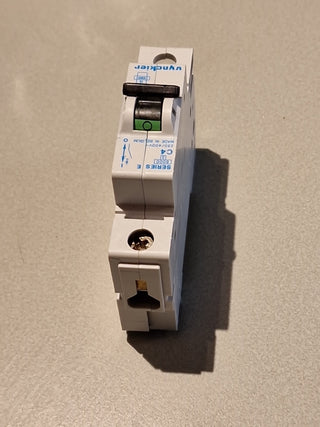

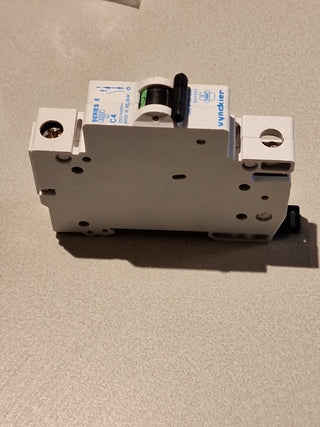

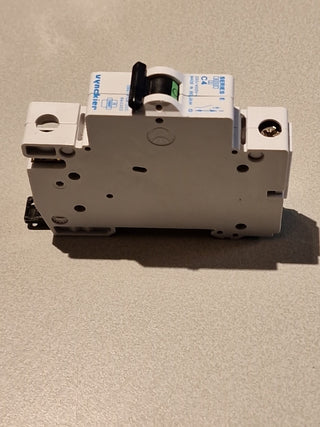

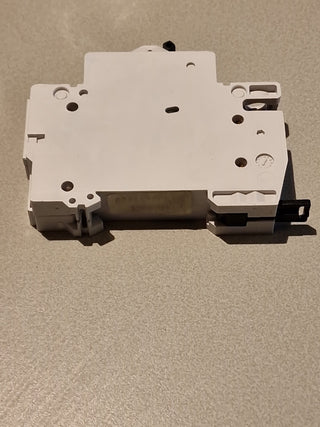

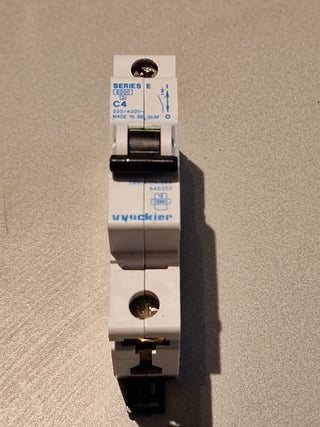

Dieser GEC Vynckier Leitungsschutzschalter (Modell C4 aus der Serie E) ist ein klassisches Schutzorgan aus der industriellen Elektroinstallation. Er wurde dazu konzipiert, Stromkreise vor Überlastung und kurzschlussbedingten Schäden zu bewahren.
Die C4-Charakteristik deutet darauf hin, dass dieser Schalter bei einem Nennstrom von 4 Ampere auslöst und aufgrund seiner Charakteristik für Stromkreise mit leicht erhöhten Einschaltströmen (z. B. kleine Transformatoren oder Steuerstromkreise) optimiert ist.
Zustand
Zustand: GEBRAUCHT.
Details: Das Gerät stammt aus einer fachgerechten Anlagen-Demontage. Das Gehäuse weist leichte, altersbedingte Gebrauchsspuren auf, die jedoch die mechanische Integrität nicht beeinträchtigen. Die Schaltwippe ist gängig und die elektrischen Anschlusskontakte befinden sich in einem für das Alter sehr guten, sauberen Zustand.
Herkunft
Belgien (Ursprungsland der Marke Vynckier)
Technische Daten
Hersteller: GEC Vynckier
Serie: E
Produktart: Leitungsschutzschalter (MCB)
Nennstrom ($I_n$): 4 A
Auslösecharakteristik: C
Polzahl: 1-polig
Montage: Schnappmontage auf DIN-Hutschiene
Funktionsweise
Wie bei allen Leitungsschutzschaltern dieser Bauart erfolgt die Abschaltung durch zwei Mechanismen:
Thermischer Auslöser (Bimetall): Schutz gegen langsame Überlast.
Elektromagnetischer Auslöser: Schutz gegen plötzliche Kurzschlüsse.
Charakteristik C: Dieser Schalter löst elektromagnetisch bei dem 5- bis 10-fachen des Nennstroms aus. Dies macht ihn robuster gegenüber kurzen Stromspitzen als einen Typ-B-Schalter.
Anwendungsbereiche
Ersatzteilbedarf: Ideal zur Wartung und Instandhaltung von älteren Schaltschränken, in denen noch Komponenten der Serie E verbaut sind.
Industrielle Unterverteilung: Absicherung von Steuerungen, Signalleuchten oder kleinen, schwach belasteten Stromkreisen.
Wichtiger Sicherheitshinweis
ACHTUNG: Elektrische Arbeiten bergen Lebensgefahr. Der Einbau darf nur durch eine Elektrofachkraft erfolgen. Überprüfen Sie vor der Montage unbedingt die Kompatibilität des Schaltvermögens mit Ihrer spezifischen Anlage.
