Herstellernummer: 33481

Marke: Festo

Maßeinheit: Einheit

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

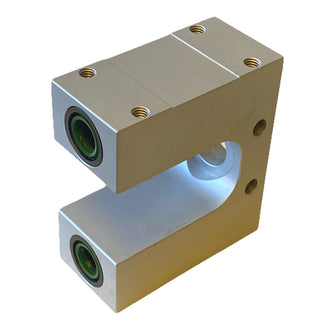

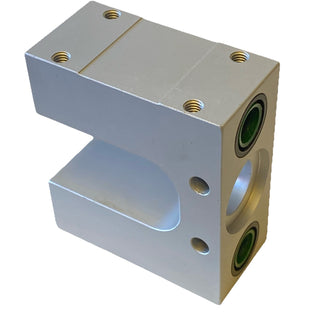

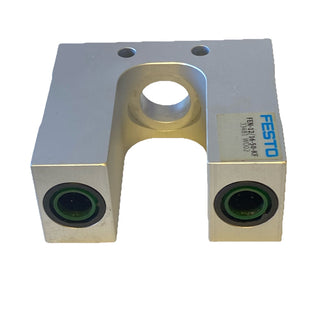

Die Festo Führungseinheit FEN-12-16-50-KF (Teilenummer 33481) ist eine hochpräzise, industrielle Führungskomponente, die speziell als Verdrehsicherung und zur Aufnahme von hohen Querkräften und Drehmomenten bei Standard-Zylindern entwickelt wurde. Diese Einheit ist für die Kombination mit passenden Normzylindern (wie z. B. DSNU mit Kolbendurchmesser 12 mm oder 16 mm und einem Hub von 50 mm) ausgelegt. Ausgestattet mit einer hochwertigen, spielfreien Kugelumlaufführung (KF), garantiert dieses Modul eine exzellente mechanische Präzision, seidenweichen Lauf und eine extrem lange Lebensdauer selbst bei schnellen Taktzyklen. Sie ist das ideale mechanische Hub- und Führungselement für anspruchsvolle Handhabungssysteme, Pick-and-Place-Anwendungen sowie dezentrale Funktionseinheiten in modernen, über SPS oder PLC gesteuerten Produktionsanlagen.

Zustand

Neu ohne OVP (Neuer, unbenutzter Lagerbestand aus Lagerauflösung mit minimalen Lagerspuren)

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Festo

• Teilenummer / Typbezeichnung: 33481 (FEN-12-16-50-KF)

• Produktart: Führungseinheit (Guide Unit)

• Passend für Kolbendurchmesser: 12 mm / 16 mm (z. B. für Festo Normzylinder DSNU-12 / DSNU-16)

• Nennhub: 50 mm

• Führungsart: Kugelumlaufführung (KF) – für maximale Steifigkeit und Genauigkeit

• Verdrehsicherung: Ja, hochpräzise mechanische Führung über zwei Führungsstangen

• Dämpfung: Beidseitig elastische Dämpfungsringe/-platten integriert

• Befestigungsart: Über Innengewinde an der Jochplatte und dem Grundkörper

• Werkstoff Gehäuse/Grundkörper: Aluminium-Knetlegierung (eloxiert)

• Werkstoff Führungsstangen: Hochfester, gehärteter Vergütungsstahl

• Umgebungstemperatur bei Betrieb: -20 °C bis +80 °C

Funktionen

• Verdrehsicherung: Verhindert absolut zuverlässig das Rotieren der Kolbenstange des angebauten Zylinders im Betrieb.

• Querkraftaufnahme: Fängt hohe mechanische Seitenkräfte und Biegemomente ab, um die internen Dichtungen und Lager des Pneumatikzylinders zu schützen.

• Präzisionsführung: Die integrierte Kugelumlaufführung ermöglicht eine millimetergenaue, reibungsarme lineare Positionierung von Werkzeugen oder Greifern.

Anwendungsbereiche

• Automatisierungs- und Handhabungstechnik: Aufbau von präzisen Pick-and-Place-Stationen, Schiebevorrichtungen und Hubachsen.

• Maschinen- und Sondermaschinenbau: Führung von Lineareinheiten, Prägestempeln oder dezentralen Auswerfermechanismen.

• Verpackungsindustrie: Einsatz in Sortier- und Zuführanlagen zur exakten Taktung mechanischer Greifarme.

• Schaltschrank- und Vorrichtungsbau: Integration in vollautomatisierte Prüf- und Montagezellen mit kontinuierlicher SPS/PLC-Taktüberwachung.

Eigenschaften

• Maximale Steifigkeit: Robuste Jochplatte und gehärtete Führungsstangen minimieren das mechanische Spiel unter Last auf ein Minimum.

• Reibungsarmer Lauf: Kugelgelagerte Führungsbuchsen sorgen für geringe Losbrechkräfte und konstante Verfahrgeschwindigkeiten.

• Kompakte Integration: Optimiertes Bauraum-Leistungsverhältnis erlaubt die direkte Montage eng nebeneinander auf Montageplatten.

Vorteile

• Zylinder-Lebensdauerverlängerung: Durch das radiale Entlasten der Kolbenstange wird der Verschleiß des Pneumatikzylinders drastisch reduziert.

• Wartungsarmer Dauerbetrieb: Die hochwertige Festo-Kugelkomponente läuft über extrem lange Zyklen wartungsfrei und zuverlässig.

• Einfache Montage: Standardisierte Festo-Befestigungslochbilder erlauben ein schnelles Zusammensetzen von Zylinder und Führungseinheit im Handumdrehen.
