Land/Region: Deutschland
Gebiet: DDR
Ursprungsland: Deutschland

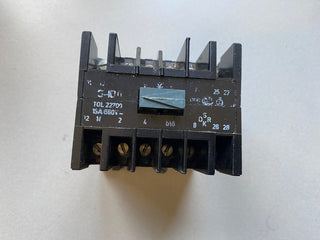

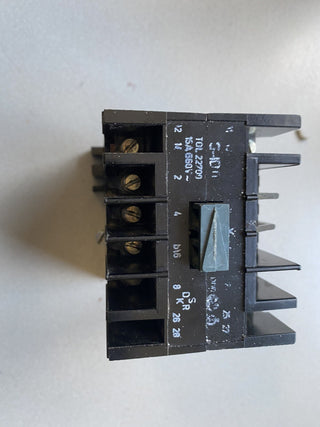

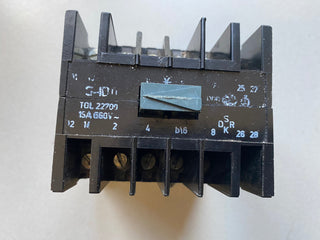

Dieses EAW Leistungsschütz ID 3 ist ein geschichtsträchtiges und extrem robustes elektromechanisches Schaltgerät aus der industriellen Produktion der ehemaligen DDR. Hergestellt wurde das Gerät im renommierten VEB Elektro-Apparate-Werke Berlin-Treptow „Friedrich Ebert“ (EAW). Es wurde nach den strengen Qualitätsvorgaben der historischen TGL 22700 gefertigt und war über Jahrzehnte der Standard für zuverlässiges Schalten von Laststromkreisen in der industriellen Automatisierung, im Maschinenbau sowie in der Schienen- und Anlagentechnik des gesamten RGW-Raums.
Das Schütz ist für einen konventionellen thermischen Dauerstrom von 15 A (Bemessungsbetriebsstrom) ausgelegt. Eine Besonderheit dieses Modells ist die Auslöse- bzw. Spulenspannung von G60V (60 V Gleichspannung / DC). Das robuste Luftschütz verfügt über hochlegierte, massive Silberkontakte und eine mechanisch hochrastende Schaltkinematik, die auch unter extremen Bedingungen (Staub, Hitze, Vibrationen) absolut prellfrei schaltet. Es eignet sich ideal zur galvanischen Trennung und zum Schalten von Gleichstromlasten oder Hilfsantrieben, die von historischen Steuerungsbaugruppen oder dezentralen Relaisanlagen angesteuert werden.
Zustand
Gebraucht (Guter, altersentsprechender Zustand aus dem fachgerechten Rückbau einer bis zuletzt betriebsbereiten Industrie- bzw. Bahnanlage; die Kontakte weisen normalen Abbrand auf, sind aber voll einsatzbereit; die Rückstellfeder und die Magnetmechanik arbeiten kräftig und fehlerfrei; das Gehäuse aus zeittypischem Duroplast/Bakelit ist rissfrei; leichte optische Patina, Lagerspuren oder produktionsbedingter Staub vorhanden; vor der Einlagerung erfolgreich auf Spulendurchgang und mechanische Funktion geprüft)
Herkunftsland
DDR (Deutsche Demokratische Republik) / VEB Elektro-Apparate-Werke Berlin-Treptow
Technische Daten
Hersteller: VEB Elektro-Apparate-Werke Berlin-Treptow (EAW)
Baureihe / Typ: ID 3 (Luftschütz-Serie)
Normenkonformität: TGL 22700 (DDR-Industriestandard)
Produktart: Leistungsschütz / Gleichstromschütz (Contactor)
Max. Bemessungsbetriebsstrom ($I_e$): 15 A
Spulenspannung (Steuerspannung): G60V / 60 V DC (Gleichstromspule)
Gehäusematerial: Hochfestes, hitzebeständiges Duroplast (Bakelit, Typenklasse braun/schwarz)
Anschlussart: Robuste, offene Schraubklemmen für Ringkabelschuhe oder massive Leiter
Montageart: Klassische Schraubbefestigung auf Montageplatte (Mehrpunkt-Bodenmontage)
Funktionen
Massive Magnetkraft: Die 60-V-Gleichstromspule sorgt für ein kraftvolles, sicheres Anziehen des Ankers und minimiert das Risiko von Kontaktschweißen.
Lichtbogenlöschung: Die Gehäusegeometrie besitzt integrierte Trennwände zwischen den Hauptkontakten, die den beim Ausschalten entstehenden Schaltlichtbogen effektiv dämpfen.
Hohe Kontaktsicherheit: Die verbauten Haupt- und Hilfsschaltglieder garantieren durch eine mechanische Selbstreinigung (Reibbewegung beim Schließen) eine dauerhaft niedrige Übergangswiderstands-Kennlinie.
Anwendungsbereiche
Instandsetzung & Denkmalschutz: Unersetzliches Original-Ersatzteil für die stilechte Reparatur, Wartung oder den Eins-zu-eins-Austausch in historischen DDR-Schaltschränken, Werkzeugmaschinen (z. B. Heckert, WMW) und Hebezeugen.
Schienenfahrzeug- & Stellwerkstechnik: Verwendung in historischen Bahnanlagen, Kransteuerungen oder dezentralen Gleichstromnetzen mit 60V-Betriebsspannung.
Retro-Automatisierung & Sammlerprojekte: Aufbau authentischer Relaisteuerungen oder als museales Anschauungsobjekt für klassische Elektromechanik der ostdeutschen Industriegeschichte.
Eigenschaften
Unverwüstliche Bauweise: Im Gegensatz zu modernen Kunststoff-Schützen ist der Duroplast-Körper extrem verzugsfrei und unempfindlich gegenüber Alterung oder chemischen Einflüssen.
Eindeutige Kennzeichnung: Die originale Typenschild-Prägung inklusive des TGL-Stempels und der Spulenspezifikation ist auf der Frontseite dauerhaft lesbar erhalten.
Reparaturfreundlich: Das Schütz lässt sich durch das modulare Schraubsystem bei Bedarf vollständig zerlegen, reinigen und mechanisch nachjustieren.
Vorteile
Echte Rarität: Ein seltenes Industriedokument der DDR-Elektrotechnik in voll funktionsfähigem Zustand – perfekt für den werterhaltenden Erhalt von Bestandsanlagen ohne teuren Umbau.
Extreme Langlebigkeit: Überdimensionierte mechanische Bauteile und dicke Kontaktauflagen bieten Sicherheitsreserven, die von modernen Miniaturschützen nicht erreicht werden.
Nachhaltige Funktion: Jedes Schütz wurde vorab gereinigt und elektrisch auf Funktion getestet, um ein direktes Arbeiten im Feld zu gewährleisten.
