Ursprungsland: Deutschland
Herstellernummer: HI11
Marke: Moeller

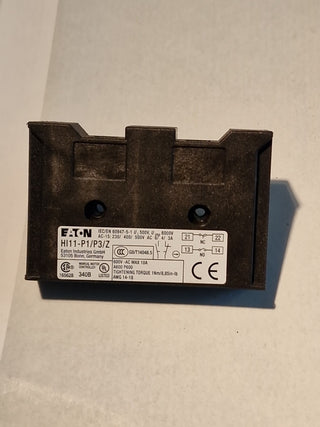

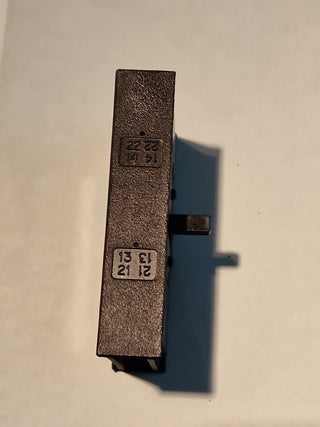

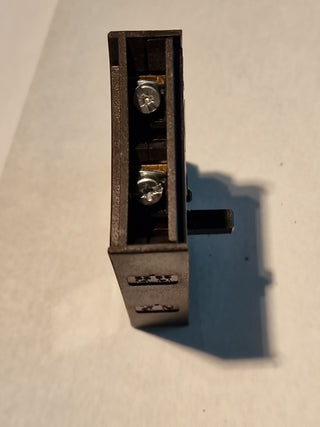

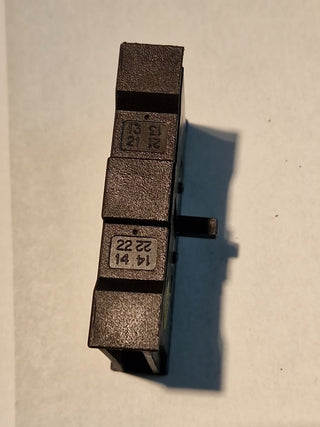

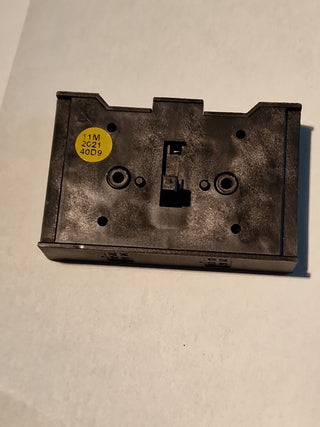

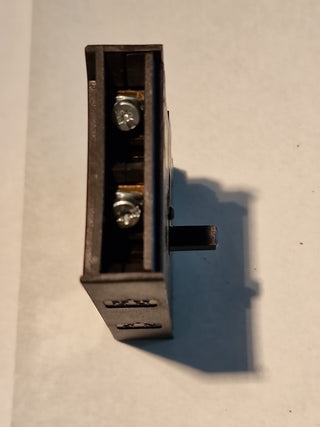

Der Eaton HI11-P1/P3E ist ein Hilfsschalter mit einem Schließer (1S) und einem Öffner (1Ö), der für die seitliche Montage an Eaton Lasttrennschaltern der Serien P1 und P3 konzipiert ist.
Technische Daten
Der Hilfsschalter dient zur Erweiterung der Schaltfunktionen der Hauptschalter P1 und P3 und wird typischerweise seitlich angebracht.
| Spezifikation | Details |
|---|---|
| Kontaktausführung | 1 Schließer (S) + 1 Öffner (Ö) (1 NO + 1 NC) |
| Montageart | Seitlicher Anbau (links und/oder rechts) |
| Verwendbar für | Eaton Lasttrennschalter der Serien P1 und P3 |
| Bemessungsbetriebsstrom (Ie) | 6 A bei AC-15, 230 V |
| Bemessungsisolationsspannung (Ui) | 500 V AC |
| Anschlussart | Schraubanschluss |
| Mindestbetriebstemperatur | -25 °C |
| Maximalbetriebstemperatur | +50 °C |
| Abmessungen (L x B x H) | 41 mm x 15 mm x 83 mm |
