Herstellernummer: 28625.0

Marke: CONTA-CLIP

Produktart: Bergungshalterung

Material: Stahl

Ursprungsland: Deutschland

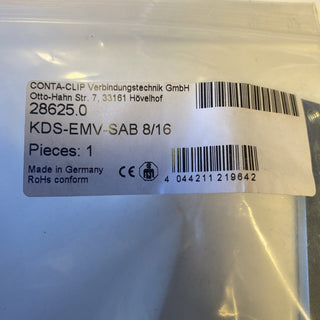

Der CONTA-CLIP KDS-EMV-SAB 8/16 ist ein hochspezialisierter Schirmabnahmebügel für die professionelle EMV-Abschirmung im Schaltschrankbau. Er dient der sicheren, niederohmigen Kontaktierung von Schirmgeflechten geschirmter Leitungen, um hochfrequente Störungen direkt auf das Massepotential der Tragschiene oder Montageplatte abzuleiten.

Dieser Schirmabnahmebügel ist für Kabel mit einem Durchmesser von 8 mm bis 16 mm konzipiert. Dank seiner robusten Konstruktion aus verzinktem Stahl stellt er eine dauerhafte und vibrationsfeste Verbindung her. Der Federkontaktdruck sorgt dabei für einen minimalen Übergangswiderstand und gewährleistet so die elektromagnetische Verträglichkeit (EMV) Ihrer Anlage gemäß gängiger Industriestandards.

Zustand

• Zustand: NEU.

• Details: Absolute Neuware aus Lagerauflösung (New Old Stock). Die Artikel sind unbenutzt, weisen keinerlei Korrosion oder mechanische Mängel auf und befinden sich in einem technisch einwandfreien Zustand.

Herkunft

• Deutschland / EU (CONTA-CLIP Premium-Fertigung)

Technische Daten

• Hersteller: CONTA-CLIP

• Produktserie: KDS-EMV

• Typenbezeichnung: KDS-EMV-SAB 8/16

• Produktart: Schirmabnahmebügel / EMV-Schirmklemme

• Klemmbereich (Kabel-Durchmesser): 8 mm bis 16 mm

• Material: Stahl, galvanisch verzinkt

• Montage: Schnappmontage auf DIN-Tragschiene (TS 35)

• Stückzahl: 1 Stück

Funktionen

• EMV-Störableitung: Effektive Ableitung von hochfrequenten Störströmen durch großflächige Schirmkontaktierung.

• Federnde Kontaktierung: Gewährleistet auch bei Vibrationen im Schaltschrank einen konstanten Anpressdruck auf das Schirmgeflecht.

• Einfache Installation: Dank der Schnapp-Mechanik lässt sich der Bügel werkzeuglos und schnell auf der Tragschiene montieren.

Anwendungsbereiche

• Automatisierungstechnik: Erdung von geschirmten Signalleitungen (z.B. Profibus, Encoderleitungen).

• Frequenzumrichter-Umgebungen: Schutz vor Störungen durch Motorleitungen in Maschinensteuerungen.

• Schaltschrankbau: Aufbau von EMV-konformen Erdungssystemen für komplexe Anlagen.

Eigenschaften

• Robuster Stahlkörper: Bietet hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen.

• Kompakte Bauweise: Erlaubt eine hohe Packungsdichte der geschirmten Leitungen in der Kabelabfangung.

• Wartungsfrei: Einmal montiert, bietet der Bügel eine dauerhaft zuverlässige EMV-Funktion ohne Nachjustierung.

Vorteile

• Normkonformität: Hilft bei der Einhaltung der EMV-Richtlinien und unterstützt eine störungsfreie Signalübertragung.

• Anlagenverfügbarkeit: Reduziert die Ausfallwahrscheinlichkeit durch elektromagnetische Interferenzen (EMI) in SPS-Systemen.

• Preis-Leistung: Erwerb von hochwertiger Industrieware aus Lagerbeständen zu einem attraktiven Preis.
