Herstellernummer: 28623.0

Marke: CONTA-CLIP

Ursprungsland: Deutschland

Produktbeschreibung

Der CONTA-CLIP KDS-EMV-SAB 1-4 ist ein hochspezialisierter Schirmabnahmebügel, der im modernen Schaltschrankbau und der Industrieelektronik dazu dient, elektromagnetische Störungen (EMV) effektiv zu unterdrücken. Er ermöglicht eine niederohmige und großflächige Schirmauflage von geschirmten Leitungen direkt auf der Tragschiene oder Montageplatte.

Dieser EMV-Bügel aus verzinktem Stahl wurde für Kabel mit Durchmessern von 1 mm bis 4 mm entwickelt. Durch seine clevere Geometrie stellt er bei der Montage einen dauerhaften, vibrationsfesten Federkontakt zum Schirmgeflecht her, was die Ableitung von hochfrequenten Störströmen drastisch verbessert. Dies ist ein entscheidendes Bauteil, um die EMV-Konformität von Maschinen und Anlagen gemäß den aktuellen Normen sicherzustellen.

Zustand

• Zustand: NEU.

• Details: Absolute Neuware aus Lagerauflösung (New Old Stock). Die Bügel sind unbenutzt, weisen keine Korrosion oder mechanischen Beschädigungen auf und sind sofort für die EMV-gerechte Installation einsatzbereit.

Herkunft

• Deutschland / EU (CONTA-CLIP Premium-Fertigung)

Technische Daten

• Hersteller: CONTA-CLIP

• Produktserie: KDS-EMV (Kabel-Durchführungs-System)

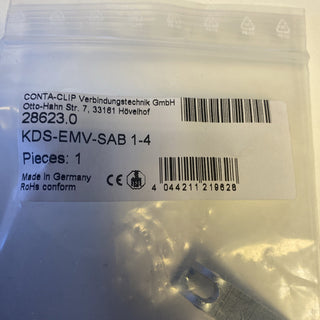

• Typenbezeichnung: KDS-EMV-SAB 1-4

• Produktart: Schirmabnahmebügel / EMV-Bügel

• Spannbereich (Kabel-Durchmesser): 1 mm bis 4 mm

• Material: Stahl, galvanisch verzinkt (für exzellente Leitfähigkeit und Korrosionsschutz)

• Montage: Schnappmontage auf Tragschiene oder Schraubbefestigung

• Stückzahl: 1 Stück

Funktionen

• EMV-Schutz: Ableitung hochfrequenter Störungen direkt auf das Massepotential.

• Vibrationssichere Kontaktierung: Durch die federnde Bügelkonstruktion bleibt der Anpressdruck auf das Schirmgeflecht auch bei Erschütterungen konstant.

• Platzsparend: Kompakte Bauweise ermöglicht eine hohe Dichte bei der Leitungsführung im Schaltschrank.

Anwendungsbereiche

• Automatisierungstechnik: EMV-gerechte Erdung von Sensor- und Aktorleitungen.

• Frequenzumrichter-Installation: Unterdrückung von leitungsgebundenen Störungen durch Motorleitungen.

• Maschinenbau: Aufbau von störfesten Steuerungssystemen in industriellen Umgebungen mit hohen elektromagnetischen Lasten.

Eigenschaften

• Robuster Stahlkörper: Bietet eine hohe mechanische Stabilität und Langlebigkeit unter industriellen Bedingungen.

• Leichte Handhabung: Schnelle Montage ohne aufwendige Vorbereitung der Kabel durch einfache Klemmmechanik.

• Großer Klemmbereich: Flexibel einsetzbar für diverse Kabeltypen innerhalb des 1–4 mm Bereichs.

Vorteile

• Normkonformität: Unterstützt die Einhaltung der EMV-Richtlinien bei der CE-Kennzeichnung von Anlagen.

• Kosteneffizienz: Durch die Vermeidung von Störungen reduzieren sich Wartungskosten und Ausfallzeiten signifikant.

• Wirtschaftlich: Neuware aus Lagerüberhang zu einem Bruchteil des regulären Preises.
