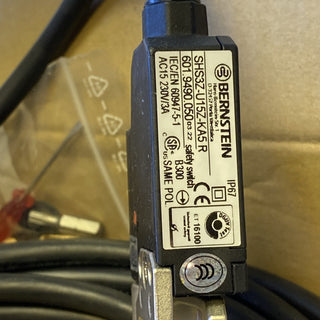

Herstellernummer: 6019390022 SHS3-U15Z-KA 5 R

Marke: Bernstein AG

Maßeinheit: Einheit

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

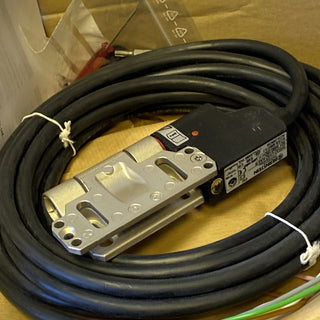

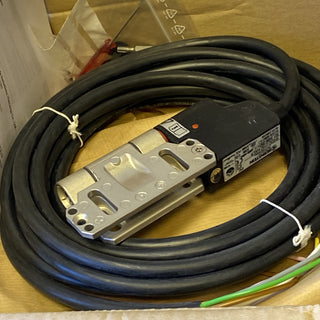

Der Bernstein AG SHS Sicherheitspositionsschalter ist ein hochprofessioneller Scharniermasterschalter, der speziell für die normgerechte und manipulationssichere Überwachung von schwenkbaren Schutztüren, Klappen und Hauben in der industriellen Automatisierungstechnik entwickelt wurde. Bei diesem Sicherheits-Scharnierschalter bilden das tragende Scharnier und der integrierte Schaltkontaktblock eine kompakte, mechanische Einheit. Durch den fest definierten Schaltpunkt und die Zwangsöffnung der Öffnerkontakte ist das Gerät uneingeschränkt für sicherheitsgerichtete Anwendungen bis hin zu höchsten Performance-Leveln qualifiziert. Die robuste Konstruktion fügt sich nahtlos in moderne Schaltschrank- und Maschinenkonzepte ein und liefert präzise Statussignale an angeschlossene Sicherheitsrelais oder übergeordnete SPS- und PLC-Steuerungen.

Zustand

Neu

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Bernstein AG

• Produktserie: SHS (Sicherheits-Scharnierschalter)

• Produktart: Sicherheitspositionsschalter / Scharnierschalter

• Kontaktbestückung: 1 Schließer / 2 Öffner (1 NO / 2 NC)

• Maximaler Schaltstrom ($I_e$): 3 A

• Zwangsöffnung (Positive Opening): Ja, integrierte mechanische Zwangsöffnung nach IEC/EN 60947-5-1

• Schaltprinzip: Schleichschaltglied (Slow-action contact)

• Gebrauchskategorie: AC-15 / DC-13

• Gehäusematerial: Hochfestes Zinkdruckguss-Material oder glasfaserverstärkter Thermoplast (je nach spezifischer Gehäuseausführung)

• Schwenkwinkel: Max. 180° Arbeitsbereich

• Einstellbereich des Schaltpunkts: Frei einstellbar im montierten Zustand (Feinjustierung über Verstellsystem)

• Anschlussart: Klemmenanschluss im Gehäuseinneren oder steckbare Systemverbindung (je nach Kabelvariante)

• Schutzart: IP67 (Staubdicht und Schutz gegen zeitweises Untertauchen)

• Normen: EN ISO 13849-1, IEC 60947-5-1, BG-zertifiziert

Funktionen

• Integrierte Schutzüberwachung: Direktes und verdecktes Schalten beim Öffnen von Schutztüren, wodurch ein mechanisches Überlisten des Schalters unmöglich gemacht wird.

• Zwangsöffnende Kontakte: Garantiert das sichere Trennen der Öffner-Sicherheitskontakte selbst bei verschweißten Kontakten durch direkten mechanischen Druck.

• Justierbarer Schaltpunkt: Ermöglicht das exakte Festlegen des Auslösewinkels auch nach der vollständigen mechanischen Ausrichtung der Schutztür.

Anwendungsbereiche

• Maschinen- und Anlagenbau: Absicherung von Gehäusetüren, Wartungsklappen und Hauben an CNC-Fräsen, Roboterschutzzäunen und Pressen.

• Verpackungsindustrie: Integration an schnellen Abfüll- und Verpackungsstrecken mit häufigen manuellen Eingriffen.

• Automatisierungstechnik: Signalgeber für den sicheren Halt von Maschinenteilen zur direkten Auswertung durch eine Sicherheits-SPS (PLC).

• Schaltschrankbau: Stellungsüberwachung von begehbaren Schaltschränken und Energieverteilungsräumen.

Eigenschaften

• Erhöhter Manipulationsschutz: Da das Schaltelement unsichtbar im Scharnier verbaut ist, lässt sich der Sensor im Gegensatz zu klassischen Positionsschaltern nicht einfach umgehen.

• Hohe Tragfähigkeit: Übernimmt gleichzeitig die mechanische Funktion eines vollwertigen, hochbelastbaren Lastscharniers für die Türkonstruktion.

• Verschleißarme Kontakte: Hochwertige Kontaktoberflächen sichern eine exzellente Signalintegrität auch bei sehr geringen Strömen im Elektronikbereich.

Vorteile

• Platzsparende Integration: Macht separate Betätiger oder zusätzliche Montageschutzwinkel an der Schutztür komplett überflüssig.

• Optimale Anlagensicherheit: Entspricht den strengen europäischen Richtlinien für den Personenschutz an gefährlichen Arbeitsplätzen.

• Einfache Nachrüstung: Kann problemlos als Austausch gegen ein bereits vorhandenes Standard-Konstruktionsscharnier montiert werden.
