Herstellernummer: D-U1 R

Ursprungsland: Deutschland

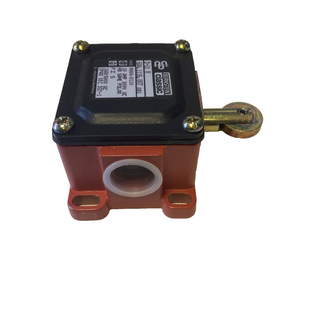

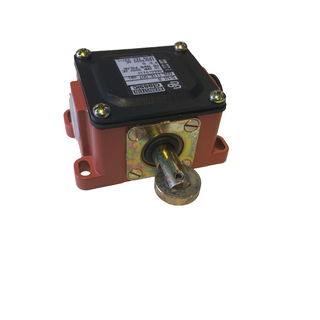

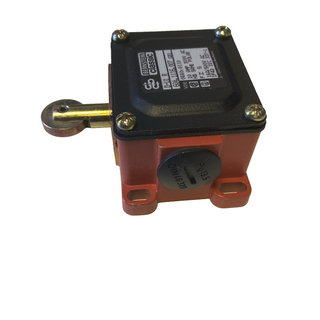

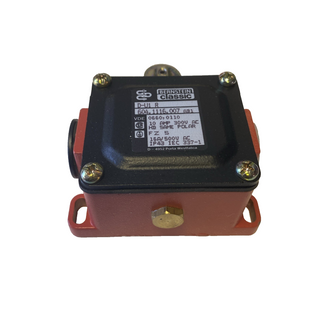

Der mechanische Grenztaster Bernstein D-U1 R (Artikelnummer 604.1116.007 AB1) aus der bewährten Bernstein Classic Serie ist ein robuster industrieller Positionsschalter für präzise Überwachungsaufgaben im Maschinen- und Anlagenbau. Wie auf dem Produktbild image_27bda3.jpg zu sehen ist, verfügt das Gerät über ein hochbelastbares Metallgehäuse und wird über einen stabilen Rollenstößel mechanisch betätigt. Der Schalter dient zur zuverlässigen Erfassung von Positionen, Endlagen oder Bewegungsabläufen und wandelt diese mechanischen Vorgänge in elektrische Signale für übergeordnete Steuerungen um. Durch seine normgerechte Konstruktion nach VDE und IEC sowie seine hohe elektrische Belastbarkeit eignet sich dieser Schalter optimal für den dauerhaften Einsatz in industriellen Automatisierungsanlagen, Schaltschränken und an schweren Fertigungsmaschinen.

Zustand

Neu ohne OVP

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Bernstein AG (Porta Westfalica)

• Produktserie: Bernstein classic

• Modellbezeichnung: D-U1 R

• Hersteller-Artikelnummer: 604.1116.007 AB1

• Produktart: Mechanischer Positionsschalter / Grenztaster / Endschalter

• Betätiger: Rollenstößel (Metallrolle)

• Schaltglieder / Kontakte: FZ 5 (Sprungschaltglied)

• Elektrische Belastbarkeit nach CSA: 10 A, 300 V AC (HD SAME POLARITY)

• Elektrische Belastbarkeit nach VDE/IEC: 16 A / 500 V AC

• Normen und Prüfzeichen: VDE 0660 / 0110, IEC 337-1, CSA-zertifiziert

• Schutzart: IP43

• Gehäusematerial: Metall (Aluminium-Druckguss)

• Gehäusedeckel-Befestigung: 4 x robuste Schlitz-/Kreuzschlitz-Verbindungsschrauben

• Anschlussart: Schraubklemmen im Gehäuseinneren

• Kabeleinführungen: Seitliche Einführungsöffnungen (mit Blindstopfen/Schutzkappen versehen)

Funktionen

• Mechanische Positionserfassung: Zuverlässiges Schalten bei physischem Kontakt von bewegten Maschinenteilen mit dem Rollenstößel.

• Präzise Kontaktschaltung: Das integrierte FZ 5 Sprungschaltglied sichert ein definiertes und extrem schnelles Umschalten der Kontakte unabhängig von der Betätigungsgeschwindigkeit.

• Beidseitige Leitungsführung: Flexible Kabeleinführungsmöglichkeiten an den Gehäuseseiten erleichtern die Verdrahtung im engen industriellen Umfeld.

Anwendungsbereiche

• Maschinen- und Anlagenbau: Einsatz als klassischer Endlagenschalter oder Positionssensor an beweglichen Achsen und Schlitten.

• Förder- und Logistiktechnik: Positionsabfrage von Transportgut, Paletten oder Hebevorrichtungen auf Förderstrecken.

• Schaltschrank- und Torsteuerung: Überwachung des Schließzustands von schweren Schutztüren, Toren oder Wartungsklappen.

• Automatisierungstechnik: Signalgeber für mechanische Endlagen zur direkten Auswertung durch SPS- und PLC-Steuerungssysteme.

Eigenschaften

• Extreme Robustheit: Das massive Metallgehäuse schützt das Schalterinnere wirksam vor harten Stößen und mechanischer Beanspruchung im Arbeitsalltag.

• Langlebige Mechanik: Der verschleißarme Rollenstößel ermöglicht hohe mechanische Schaltspielzahlen auch bei hoher Taktfrequenz.

• Kompakte Blockbauform: Einfache Montage an Maschinenrahmen durch standardisierte Befestigungspunkte im Gehäuseboden.

Vorteile

• Hohe Schaltleistung: Mit bis zu 16 A Belastbarkeit können auch größere Lasten direkt oder zuverlässig über Hilfsschütze geschaltet werden.

• Erhöhte Betriebssicherheit: Zuverlässige Signalübertragung durch bewährte Sprungschalttechnik verhindert Signalflackern an SPS-Eingängen.

• Servicefreundlicher Aufbau: Der leicht abnehmbare Metalldeckel ermöglicht im Bedarfsfall einen schnellen Zugriff auf die internen Anschlussklemmen.
