Herstellernummer: UPM 3080

Marke: ELECTRONICA

Produktart: UNIVERSAL-LEISTUNGSMESSER

Ursprungsland: Italien

Der Algodue Elettronica UPM3080 ist ein hochpräziser, multifunktionaler Universal-Leistungsmesser (Netzanalysator), der speziell für die lückenlose Überwachung, Analyse und Steuerung elektrischer Parameter in industriellen Niederspannungs- und Mittelspannungsnetzen entwickelt wurde. Als zentrales Mess- und Diagnoseorgan in einer SPS/PLC-gesteuerten Automatisierungslandschaft oder im modernen Schaltschrankbau erfasst dieses High-End-Einbaugerät weit mehr als 50 elektrische Kenngrößen – darunter Wirk-, Reaktiv- und Scheinleistung, Oberschwingungen (THD), Leistungsfaktor und den exakten Energieverbrauch.

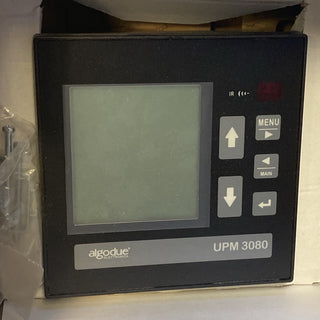

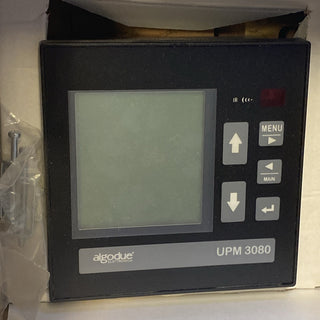

Das Gerät verfügt über ein großzügiges, kontrastreiches Grafikdisplay, welches dem Bedienpersonal alle relevanten Messdaten direkt an der Schaltschrankfront übersichtlich visualisiert. Dank seiner flexiblen Kommunikationsschnittstellen (typischerweise Modbus RTU über RS485 oder Ethernet, je nach genauer Werksspezifikation) lässt sich der UPM3080 nahtlos in übergeordnete Energiemanagementsysteme (nach ISO 50001) und SCADA-Architekturen einbinden. Seine robuste elektronische Konstruktion garantiert eine absolut präzise Messwerterfassung nach höchsten Genauigkeitsklassen.

Zustand

• Zustand: NEU.

• Details: Der Netzanalysator ist absolut unbenutzt und stammt aus einer industriellen Lagerauflösung bzw. einem ungenutzten Projektüberhang (New Old Stock). Das Gehäuse, die Displayfront sowie die hinteren Anschlussklemmen sind in makellosem Zustand und komplett frei von jeglichen Montagespuren oder Kratzern. Die Lieferung erfolgt je nach Verfügbarkeit in der originalen Verpackung oder lose aus einer Großverpackung (stets professionell und transportsicher verpackt). Sofort einsatzbereit für den Schaltschrankbau (MRO).

Herkunftsland

• Italien / EU

Technische Daten

• Hersteller: Algodue Elettronica

• Produktserie: UPM-Reihe (Universal Power Meter)

• Typenbezeichnung: UPM3080 (UPM 3080)

• Produktart: Universal-Leistungsmesser / Netzqualitätsanalysator / Energiemessgerät

• Messwerte: Spannung ($V$), Strom ($I$), Frequenz ($f$), Wirkleistung ($P$), Blindleistung ($Q$), Scheinleistung ($S$), Leistungsfaktor ($PF$), Wirk- und Blindenergie (Zähler), Oberschwingungsgehalt (THD für $V$ und $I$)

• Netzformen: Geeignet für Einphasen-, Zweiphasen- und Dreiphasennetze (3- oder 4-Leiter-Systeme)

• Strommessung: Über externe Stromwandler ($1\,\text{A}$ oder $5\,\text{A}$, Wandlerverhältnis frei programmierbar)

• Spannungsmessung: Direktmessung oder über Spannungswandler

• Kommunikationsschnittstelle: RS485 (Modbus RTU-Protokoll) – standardmäßig integriert

• Display: Mehrzeiliges, hintergrundbeleuchtetes LCD-Grafikdisplay

• Montageart: Fronteinbau / Schalttafeleinbau (Standard-Ausschnittmaß, z. B. $96 \times 96\,\text{mm}$)

• Genauigkeitsklasse: Klasse 0.5S für Energie (nach IEC 62053-22)

• Schutzart: IP54 (frontseitig im eingebauten Zustand mit Dichtung) / IP20 (rückseitige Klemmen)

Funktionen

• Umfassende Netzqualitätsanalyse: Präzise Berechnung des gesamten harmonischen Oberschwingungsgehalts (THD) zur Identifikation von Störquellen im Netz.

• 4-Quadranten-Energiemessung: Getrennte Erfassung von bezogener und abgegebener Wirk- und Blindenergie – ideal für Anlagen mit eigener Energieerzeugung (Photovoltaik/BHKW).

• Flexible Datenkommunikation: Modbus-Schnittstelle erlaubt das kontinuierliche Auslesen aller Messwerte im Sekundentakt durch eine übergeordnete SPS oder Gebäudeleittechnik.

Anwendungsbereiche

• Energiemanagement (ISO 50001): Kontinuierliches Erfassen von Verbrauchswerten zur Optimierung von Lastprofilen und Reduzierung von Energiekosten.

• Industrieller Schaltschrankbau: Haupteinspeisungs-Überwachung an zentralen Niederspannungsverteilungen (NSHV) und Maschinen-Steuerungen.

• Instandhaltung & MRO: Werksneues Austauschgerät zur Modernisierung (Retrofit) veralteter, analoger Zeigermessgeräte in bestehenden Infrastrukturen.

Eigenschaften

• Bedienerfreundliche Menüführung: Ergonomische Fronttasten erlauben eine schnelle Vor-Ort-Konfiguration von Wandlerverhältnissen und Netzparametern ohne PC.

• Kompakte Einbautiefe: Die optimierte Geometrie lässt hinter der Schalttafeltür ausreichend Platz für Kabelbäume und benachbarte Reiheneinbaugeräte.

• Zukunftssichere Firmware: Zuverlässiger interner Prozessor garantiert eine verzögerungsfreie Berechnung komplexer RMS-Messwerte (Echtzeiterfassung).

Vorteile

• Hohe Wirtschaftlichkeit: Enorme Kostenersparnis gegenüber dem regulären Listenpreis für unbenutzte, werksneue europäische Premium-Messtechnik.

• Schutz der Anlagenperipherie: Durch die frühzeitige Erkennung von Spannungsasymmetrien oder Oberschwingungen werden teure Netzausfälle effektiv verhindert.

• Einfache Systemintegration: Standardisierte Modbus-Registerstrukturen minimieren den Programmieraufwand bei der Einbindung in die SPS-Software.
