Maximale Stromstärke: 400 A

Marke: ABL SURSUM

Produktart: Leistungsschalter

Ursprungsland: Deutschland

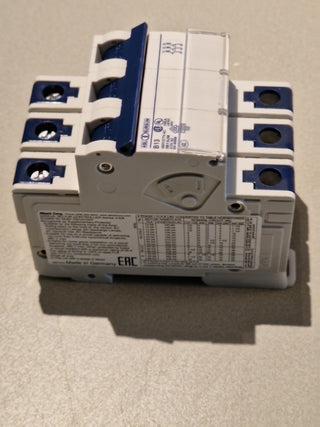

Der ABL Sursum 3B13UM ist ein leistungsstarker, 3-poliger Leitungsschutzschalter, der für den weltweiten Einsatz im industriellen Schaltschrankbau und in komplexen Automatisierungsanlagen konzipiert wurde. Als zertifiziertes Schutzorgan nach nordamerikanischem Standard (UL 508 / "Recognized Supplementary Protector") sowie nach europäischen IEC-Normen übernimmt dieser Sicherungsautomat den präzisen Schutz von Leitungen, Transformatoren und Steuerschaltkreisen vor Überlast und Kurzschlussströmen. Durch seine hohe Bemessungsspannung von bis zu 480Y/277V AC ist er die ideale Komponente für den Export-Anlagenbau in SPS/PLC-gesteuerten Systemen.

Ausgestattet mit der universellen Auslösecharakteristik B und einem Bemessungsstrom von 13 A bietet dieser Schalter ein extrem zuverlässiges und flinkes Ansprechverhalten bei Kurzschlüssen, während er gleichzeitig normale Einschaltstromspitzen toleriert. Im Fehlerfall garantiert der Schalter eine allpolige, synchrone Netztrennung und verhindert so effektiv die thermische Zerstörung nachgelagerter elektronischer Komponenten. Seine robuste Bauweise sichert eine dauerhaft hohe Anlagenverfügbarkeit im industriellen Dauereinsatz.

Zustand

• Zustand: NEU.

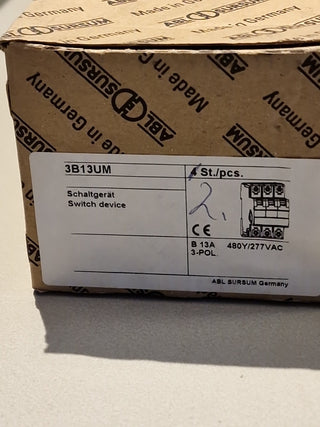

• Details: Der Artikel ist absolut unbenutzt und stammt aus einer Lagerauflösung bzw. einem ungenutzten Projektüberhang (New Old Stock). Das Gehäuse befindet sich in makellosem Zustand und weist keinerlei Klemmspuren an den Schraubanschlüssen oder Kratzer auf dem Hutschienen-Schnappverschluss auf. Die Lieferung erfolgt je nach Verfügbarkeit in der originalen Industrieverpackung oder lose aus einer Großverpackung. Sofort einsatzbereit für MRO- und Erstausrüster-Projekte.

Herkunftsland

• Deutschland / EU

Technische Daten

• Hersteller: ABL Sursum

• Typenbezeichnung: 3B13UM

• Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)

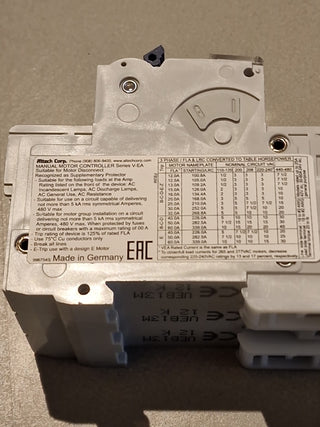

• Zertifizierung: UL 508 (Supplementary Protection) / CSA / IEC 60947-2

• Polzahl: 3-polig (allpolig trennend)

• Auslösecharakteristik: B (Standard-Leitungsschutz, flink)

• Bemessungsstrom $I_n$: 13 A

• Bemessungsbetriebsspannung $U_e$ (UL): 480Y/277 V AC

• Bemessungsbetriebsspannung $U_e$ (IEC): 400 V AC

• Ausschaltvermögen $I_{cu}$: 10 kA (nach UL/CSA) / 15 kA (nach IEC)

• Anschlussart: Hochfeste Rahmenklemmen mit Kombischrauben (vibrations- und fingersicher)

• Montageart: Schnappbefestigung auf DIN-Hutschiene TH 35 (nach EN 60715)

• Schutzart: IP20 (fingersicher nach VDE 0106 Teil 100)

• Breite: Ca. 52,5 mm (3 Teilungseinheiten)

Funktionen

• Allpolige Synchron-Abschaltung: Gemeinsame mechanische Kopplung aller drei Schaltglieder sichert die vollständige Netztrennung aller Phasen im Fehlerfall.

• Präziser Thermo- und Magnet-Schutz: Bimetall-Auslöser für langanhaltende Überlasten kombiniert mit einem elektromagnetischen Schnell-Auslöser für harte Kurzschlüsse.

• UL 508 Konformität: Zugelassen für den gezielten Einsatz als ergänzendes Schutzorgan in industriellen Steuerstromkreisen für den nordamerikanischen Markt.

Anwendungsbereiche

• Export-Schaltschrankbau: Bevorzugtes Schutzorgan für Maschinen und Produktionslinien, die für den US-amerikanischen oder kanadischen Markt gebaut werden.

• Automatisierungstechnik: Absicherung von dreiphasigen Heizelementen, Steuerstromkreisen, Lüftermotoren und Netzteilen in SPS-Umgebungen.

• Instandhaltung & MRO: Standardisierte Ersatzkomponente für den schnellen Austausch gealterter oder defekter Reiheneinbaugeräte in Bestandsverteilungen.

Eigenschaften

• Kompakte Hutschienenbauform: Genormtes Rastermaß ermöglicht die schnelle, platzsparende Reiheneinbau-Montage im zentralen Schaltschrank.

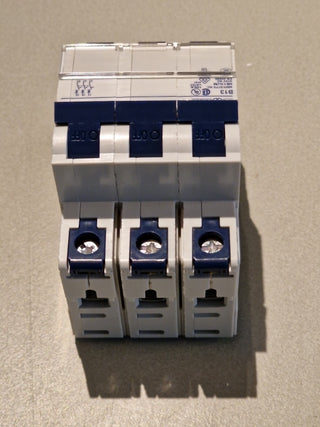

• Visuelle Schaltstellung: Eindeutige mechanische Anzeige der Schalterposition (ON / OFF) direkt auf den ergonomischen Schaltknebeln zur schnellen Diagnose.

• Robuste Gehäusetechnik: Hochtemperaturbeständiger, selbstlöschender Kunststoff schützt das Innenleben dauerhaft vor mechanischen Einwirkungen.

Vorteile

• Hohe Wirtschaftlichkeit: Deutlicher Preisvorteil gegenüber dem regulären Listenpreis für unbenutzte, werksneue Industriequalität.

• Minimierte Ausfallzeiten: Schneller 1:1-Austausch auf der TH 35 Hutschiene sorgt für eine zügige Wiederherstellung der Produktionsbereitschaft im Havariefall.

• Hohes Ausschaltvermögen: Hohe Kurzschlussfestigkeit von bis zu 15 kA fängt extreme Energie Spitzen sicher ab und schützt nachgelagerte Anlagenkomponenten.
