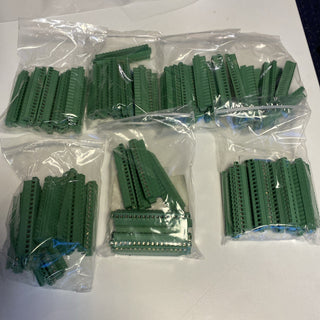

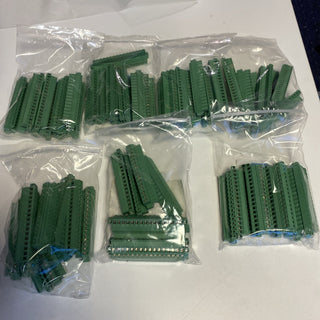

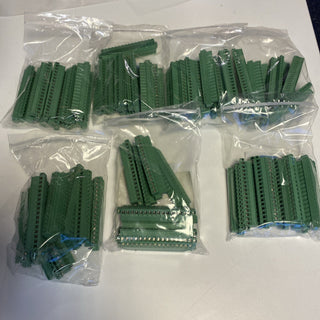

Ursprungsland: Deutschland
Herstellernummer: MSTB 2,5/10-STF-5,08
Marke: Phoenix Contact
Modifizierter Artikel: Nein
Angebotspaket: Nein
Maßeinheit: Einheit
Anzahl der Einheiten: 69
Der Phoenix Contact Stecker MSTB 2,5/10-STF-5,08 ist ein 10-poliger Kabelsteckverbinder für die Montage auf Leiterplatten. Er gehört zur bewährten COMBICON-Produktfamilie des Herstellers Phoenix Contact und ist speziell für industrielle Anwendungen konzipiert, bei denen eine sichere und flexible Verbindung benötigt wird.
Produktbeschreibung und Merkmale
Dieser Steckverbinder zeichnet sich durch seine Zuverlässigkeit und einfache Handhabung aus.
- Verbindungstechnik: Er verwendet die klassische Schraubanschlusstechnik (Zughülse), die einen robusten und langlebigen Kontakt für starre und flexible Leiter ermöglicht.
- Rastermaß: Das Standard-Rastermaß beträgt 5,08 mm, was ihn kompatibel mit vielen gängigen industriellen Leiterplattenlayouts macht.
- Polzahl: Mit 10 Polen bietet er ausreichend Kapazität für Signale oder Versorgungsspannungen in komplexeren Schaltungen.
- Design: Der Stecker hat eine standardisierte grüne Farbe und ist als Buchse (weibliche Kontaktart) ausgeführt, die mit entsprechenden Stiftleisten (männlich) verbunden wird.
- Anwendung: Er wird typischerweise in Steuerungen, Automatisierungsgeräten, Netzteilen und anderen elektronischen Geräten im industriellen Umfeld eingesetzt.
Technische Details im Überblick
| Eigenschaft | Details |
|---|---|
| Produktbezeichnung | MSTB 2,5/10-STF-5,08 |
| Herstellernummer | 1778069 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Polzahl | 10 |
| Rastermaß | 5,08 mm |
| Nennquerschnitt | 2,5 mm² |
| Nennstrom | 12 A |
| Bemessungsspannung (III/2) | 320 V |
| Kontaktoberfläche | Zinn (Sn) |
| Gehäusematerial | Polyamid (PA), Farbe Grün |
| UL94 Brennbarkeitsklasse | V0 |
Der Stecker ist für seine einfache Montage und Demontage bekannt, was Wartungsarbeiten erleichtert. Die "STF" im Produktnamen steht für "Steckbar mit Flansch", was bedeutet, dass er über Schraubflansche verfügt, um eine zusätzliche, mechanisch sichere Verbindung mit der Gegenbuchse oder Stiftleiste zu gewährleisten und ein unbeabsichtigtes Lösen zu verhindern.
