Anwendung: Elektronik
Marke: ABB
Produktart: Signal Schutzkontakt
Stromart: AC/DC
Steuerungsart: Schalter
Material: ABS-Kunststoff
Ursprungsland: Deutschland

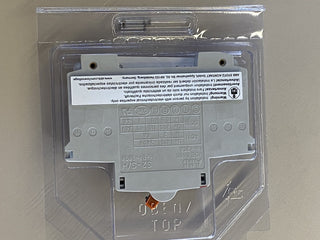

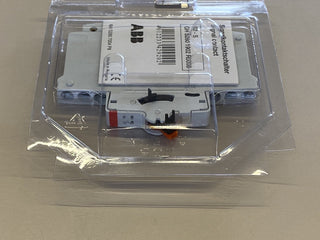

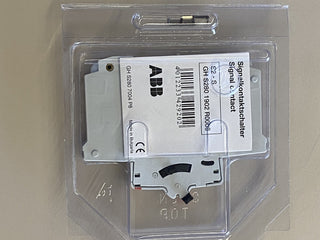

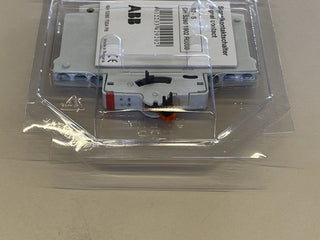

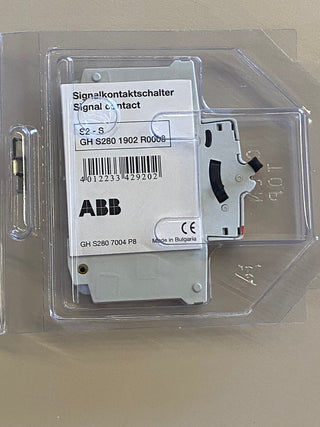

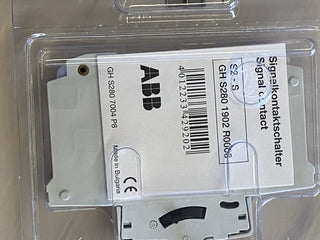

Der ABB Schalter Signal Schutzkontakt S2-S, formal als ABB S2C-S/H6R Signalkontakt/Hilfsschalter bezeichnet, dient dazu, den Betriebszustand (Ein/Aus) eines zugehörigen ABB Schutzgerätes (wie z.B. eines Sicherungsautomaten oder FI-Schutzschalters) zu überwachen und dessen Status über einen separaten elektrischen Kontakt fernzusignalisieren.
Detaillierte Beschreibung
- Funktion: Erfasst die Schaltstellung des Hauptgeräts und stellt diese Information über einen potentialfreien Kontakt zur Verfügung. Dies wird typischerweise genutzt, um in der Gebäudeautomation, in Schaltschränken oder bei Meldesystemen anzuzeigen, ob der Schutzschalter manuell ein- oder ausgeschaltet wurde, oder ob er automatisch (durch Überstrom, Kurzschluss oder Fehlerstrom) ausgelöst hat.
- Bauweise und Montage: Es handelt sich um ein kompaktes Modul für die Hutschienenmontage (DIN-Schiene). Es wird standardmäßig rechts neben dem Hauptschalter befestigt. Die Verbindung zum Hauptschalter erfolgt durch einen einfachen Klick-Mechanismus ohne zusätzliches Werkzeug.
- Anschlüsse (Kontakte): Das gängige Modell S2C-S/H6R verfügt über einen Wechslerkontakt (Umschaltkontakt). Das bedeutet, es gibt einen gemeinsamen Anschluss (COM), einen Ruhekontakt (NC - Normally Closed) und einen Arbeitskontakt (NO - Normally Open). In der Ruhestellung ist COM mit NC verbunden; bei Betätigung des Schalters wechselt der Kontakt und COM wird mit NO verbunden.
-
Anwendungsbereiche:
- Fernüberwachung: Signalisierung an eine zentrale Gebäudeleittechnik oder SPS (Speicherprogrammierbare Steuerung).
- Statusanzeige: Ansteuerung von Signalleuchten oder akustischen Meldern.
- Verriegelung: Schaltung von Hilfsstromkreisen, die von der Position des Hauptschalters abhängen.
- Kompatibilität: Das Modul ist für die aktuellen und älteren Baureihen von ABB-Schutzschaltern konzipiert, insbesondere für die Serien S200, F200 und DS200.
Zusammenfassend ist es ein wesentliches Zubehörteil in der Elektroinstallation, um die Sicherheit und Automatisierung von Schaltanlagen zu erhöhen, indem es den Status kritischer Schutzkomponenten meldet.
