Nennleistung (ungefähr): 240 W

DC-Ausgangsspannung (ungefähr): 24 V

AC-Eingangsspannung: 240 V

Produktart: Schaltnetzteil

Geeignet für: Schaltmodus-Stromversorgung

Nennstrom (ungefähr): 10 A

Montageart: DIN-Schienenmontage

DC-Ausgangsspannungswert: 24 V

Einschaltstromwert: 10 A

DC-Nennspannung: 24 V

AC-Ausgangsspannungswert: 24 V

Ausgangsspannung: 24V

Ursprungsland: China

AC-Eingangsspannung (ungefähr): 400V

Nennstromstärke: 10 A

Höhe: 12,5 cm

Breite: 6 cm

Nennleistungsstärke: 240 W

Maximale Betriebstemperatur: 70 °C

Herstellernummer: 1469540000

Minimale Betriebstemperatur: -25 °C

Marke: Weidmüller

Tiefe: 10 cm

MPN: 1469540000

Das Weidmüller PRO ECO3 240W 24V 10A (Artikelnummer 1469540000) ist ein hocheffizientes, dreiphasiges Tragschienen-Schaltnetzteil (DDR-Stromversorgung) aus der performanten Pro Eco Serie. Es wurde speziell für die zuverlässige und wirtschaftliche Spannungsversorgung von industriellen Automatisierungsanlagen konzipiert. Mit einer Ausgangsleistung von 240 Watt liefert das Netzteil eine stabilisierte, galvanisch getrennte Ausgangsspannung von 24 V DC bei einem Nennstrom von 10 A.

Dank des dreiphasigen Weitbereichseingangs ($3\times 320$ bis 575 V AC) arbeitet das Gerät auch bei Netzschwankungen oder Phasen-Asymmetrien absolut stabil. Seine extrem kompakte Bauform mit minimaler Baubreite spart wertvollen Platz auf der Hutschiene im Schaltschrank. Der hohe Wirkungsgrad von bis zu 88 % minimiert die Verlustleistung und reduziert die Wärmeentwicklung im Gehäuse drastisch. Das Netzteil ist dauerhaft kurzschluss- und überlastfest und verfügt über eine integrierte Status-LED sowie einen potenzialfreien Relaiskontakt (DC-OK) zur direkten Zustandsüberwachung durch eine übergeordnete SPS- oder PLC-Steuerung.

Zustand

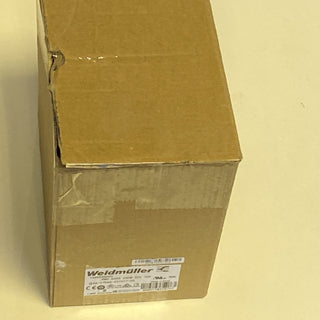

Neu (Fabrikneuer, unbenutzter und unbeschädigter Artikel in Originalverpackung / OVP aus Lagerauflösung)

Herkunftsland

Deutschland / International (Weidmüller Produktionsnetzwerk)

Technische Daten

• Hersteller: Weidmüller

• Bestellnummer / Artikelnummer: 1469540000

• Typenbezeichnung: PRO ECO3 240W 24V 10A

• Produktart: Industrielles Primärgetaktetes Schaltnetzteil (Power Supply)

• Eingangsspannung (AC): $3 \times 320\text{ V AC} \dots 575\text{ V AC}$ (3-phasiger Weitbereichseingang)

• Eingangsspannung (DC): 450 V DC ... 800 V DC

• Ausgangsspannung: 24 V DC (über Potentiometer an der Frontseite einstellbar von 22 bis 28 V DC)

• Ausgangsstrom: 10 A (Dauerstrom bei +50 °C)

• Ausgangsleistung: 240 Watt

• Wirkungsgrad: Typisch 88 %

• Statusanzeige: LED grün (DC-OK) / LED rot (Überlast/Fehler)

• Signalkontakt: Potenzialfreies Relais (Wechsler / DC-OK Statusrückmeldung)

• Anschlussart: Robuste, vibrationsfeste Schraubklemmen

• Montageart: Schnappbefestigung auf DIN-Hutschiene TS 35 (35 mm)

• Schutzart: IP20 (Berührungsschutz nach IEC 60529)

• Betriebstemperaturbereich: -25 °C bis +70 °C (Derating ab +50 °C)

Funktionen

• Stabilisierte Gleichspannung: Transformiert dreiphasigen Drehstrom absolut sauber in eine konstante, restwelligkeitsarme 24V-DC-Versorgungsspannung für empfindliche Elektronik.

• Integrierter Überlastschutz: Das Netzteil schützt sich selbst und nachgeschaltete Feldgeräte über eine integrierte Hiccup-/Konstantstrom-Kennlinie bei Überlast oder Kurzschluss.

• Ferndiagnose über DC-OK-Relais: Der potenzialfreie Relaiskontakt schließt, sobald die Ausgangsspannung im korrekten Toleranzbereich liegt, und meldet den Status direkt an digitale PLC-Eingangskarten.

Anwendungsbereiche

• Industrieller Schaltschrankbau: Zentrale 24V-DC-Spannungsversorgung für Steuerungs- und Verteilerbahnen.

• Automatisierungstechnik: Zuverlässige Energiequelle für SPS/PLC-Zentralbaugruppen, I/O-Module, Sensoren und Aktoren.

• Maschinen- und Sonderanlagenbau: Spannungsversorgung von Schützen, Signalgeräten, kleinen DC-Motoren und industriellen Bedienpanels (HMIs).

• HLK- & Prozesstechnik: Einsatz in der dezentralen Gebäude- und Verfahrensautomation unter anspruchsvollen Bedingungen.

Eigenschaften

• Extrem schmale Bauform: Die optimierte Geometrie erlaubt eine maximale Packungsdichte auf der Montageplatte im Steuerungsschrank.

• Gerringe thermische Belastung: Der hohe Wirkungsgrad sorgt dafür, dass nur minimale Wärme an die Umgebung abgegeben wird, was die Lebensdauer benachbarter Komponenten verlängert.

• Hohe Störfestigkeit: Integrierte Schutzbeschaltungen fangen transiente Überspannungen im Drehstromnetz zuverlässig ab.

Vorteile

• Hohe Anlagenverfügbarkeit: Der dreiphasige Anschluss garantiert auch beim temporären Ausfall einer einzelnen Phase den sicheren Weiterbetrieb der 24V-Ebene.

• Werkzeuglose Diagnose: Die zweifarbige LED-Anzeige an der Gerätefront erlaubt dem Wartungspersonal eine sofortige Fehlerlokalisierung vor Ort.

• Investitionssicheres Originalteil: Fabrikneue Industriequalität von Weidmüller sichert exakte Spezifikationskonformität und eine extrem lange Standzeit im Dauerbetrieb.
