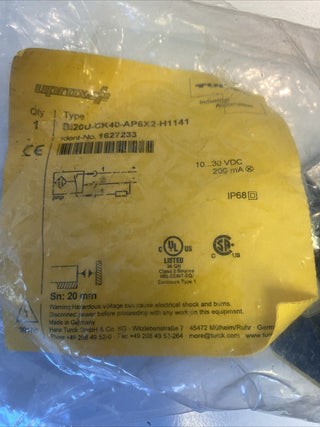

Herstellernummer: Bi20U-CK40-AP6X2-H1141

Marke: Turck

Maßeinheit: Einheit

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

Der Turck Bi20U-CK40-AP6X2-H1141 ist ein hochprofessioneller, induktiver Näherungsschalter aus der hochentwickelten uprox+ Familie. Dieser Sensor wurde speziell für die berührungslose und verschleißfreie Erfassung von metallischen Objekten in industriellen Automatisierungsanlagen konzipiert. Dank der innovativen uprox+-Technologie verfügt das Gerät über den Reduktionsfaktor 1, was bedeutet, dass es alle Metalle (egal ob Eisen, Aluminium, Messing oder Edelstahl) mit exakt demselben großen Schaltabstand von 20 mm erkennt. Mit seiner quaderförmigen CK40-Blockbauweise, dem um 5 Richtungen drehbaren Sensorkopf und dem robusten M12x1-Standard-Steckanschluss bietet der Sensor maximale Flexibilität bei der mechanischen Montage. Er liefert ein präzises, digitales Schaltsignal (PNP-Schließer) direkt an übergeordnete Steuerungssysteme wie SPS- und PLC-Baugruppen.

Zustand

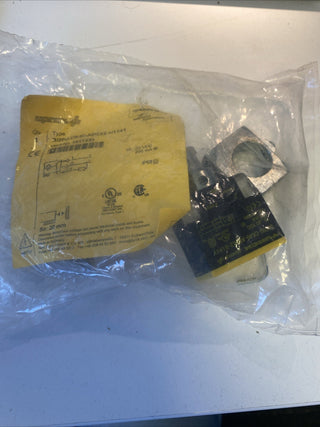

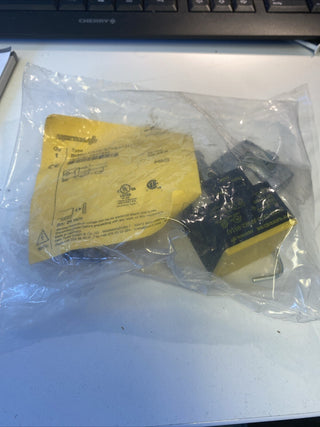

Neu (Neuer, unbenutzter Lagerbestand ohne herstellerspezifische Einzelverpackung)

Herkunftsland

Deutschland

Technische Daten

• Hersteller: TURCK

• Produktserie / Technologie: uprox+ (Hervorragende EMV-Festigkeit und magnetfeldfest)

• Typenbezeichnung: Bi20U-CK40-AP6X2-H1141

• Ident-Nummer (ID): 1627230

• Produktart: Induktiver Sensor / Näherungsschalter (Proximity Switch)

• Bauform: Quaderförmig, CK40-Serie

• Abmessungen: 40 mm x 40 mm x 65 mm (Sensorkopf in 5 Richtungen positionierbar)

• Einbaubedingung: Bündig (Bi) / Einbaufähig

• Bemessungsschaltabstand ($S_n$): 20 mm

• Reduktionsfaktor 1: Gleicher Schaltabstand für alle Metalle (Fe, Al, Cu, Edelstahl)

• Betriebsspannung: 10–30 V DC (Restwelligkeit $\le 10\ \% \ U_{ss}$)

• Ausgangsfunktion: 3-Leiter, Schließer (NO), PNP-schaltend

• DC Bemessungsbetriebsstrom ($I_e$): $\le 200$ mA

• Leerlaufstrom ($I_0$): $\le 15$ mA

• Schaltfrequenz: 0.25 kHz (250 Hz)

• Isolationsprüfspannung: $\le 0.5$ kV

• Spannungsfall bei $I_e$: $\le 1.8$ V

• Drahtbruchsicherheit / Verpolungsschutz: Ja, vollständig integriert

• Kurzschlussschutz: Ja, taktend

• Gehäusematerial: Kunststoff, PBT-GF30-V0, Schwarz

• Aktive Fläche / Sensorfläche: Kunststoff, PA6-GF30-X, Gelb

• Anschlussart: Steckverbinder, M12 × 1 (4-polig)

• Schutzart: IP67 (Staubdicht und geschützt gegen zeitweises Untertauchen)

• Umgebungstemperatur bei Betrieb: -30 °C bis +85 °C

• Statusanzeigen: * Betriebsspannung: LED, Grün

  • Schaltzustand: LED, Gelb

Funktionen

• Konstanter Schaltabstand: Der Reduktionsfaktor 1 eliminiert die typischen Schaltabstandsverluste bei NE-Metallen (wie z.B. Aluminium) komplett.

• Variabler Sensorkopf: Das Gehäuse erlaubt eine werkzeuglose Ausrichtung der aktiven Sensorfläche in 5 unterschiedliche mechanische Richtungen für maximale Anpassung vor Ort.

• Magnetfeldfestigkeit: Unempfindlich gegenüber starken magnetischen Gleich- und Wechselfeldern, wie sie beispielsweise in Schweißanlagen oder großen Frequenzumformer-Schaltschränken auftreten.

Anwendungsbereiche

• Automobilindustrie & Schweißanlagen: Objekterkennung direkt im Umfeld von robotergestützten Schweißzangen dank der hohen Magnetfeldfestigkeit.

• Maschinen- und Anlagenbau: Zuverlässiger Endlagenschalter, Positionsmelder oder Taktgeber an beweglichen Schlitten und Achsen.

• Förder- und Logistiktechnik: Erfassung von Werkstückträgern, Metallpaletten oder Behältern auf Sortier- und Transportbändern.

• Automatisierungstechnik: Dezentraler Signalgeber zur direkten Einspeisung von Positionsdaten in digitale SPS- und PLC-Eingangskarten.

Eigenschaften

• Erhöhter Schaltabstand: Bis zu 250 % mehr Schaltabstand im Vergleich zu herkömmlichen induktiven Standardsensoren für exzellente Betriebssicherheit.

• Großer Temperaturbereich: Zuverlässiger Ganzjahreseinsatz in ungeheizten Hallen oder thermisch belasteten Maschinenbereichen von -30 °C bis +85 °C.

• Vollständiger Elektronikschutz: Integrierte Schutzschaltungen verhindern Zerstörung bei Fehlverdrahtung oder temporären Kurzschlüssen an den Ausgängen.

Vorteile

• Maximale Flexibilität bei der Montage: Der drehbare CK40-Kopf reduziert die Variantenvielfalt im Lager, da ein Sensor für fast jede Einbausituation passt.

• Verhinderung von Kollisionen: Durch den extrem hohen Schaltabstand von 20 mm kann der Sensor weiter außerhalb des Gefahrenbereichs von bewegten Maschinenteilen montiert werden.

• Schnelle Diagnose vor Ort: Die hellen, rundum gut sichtbaren LEDs an der Gehäuseecke signalisieren den Betriebs- und Schaltzustand sofort auf einen Blick.
