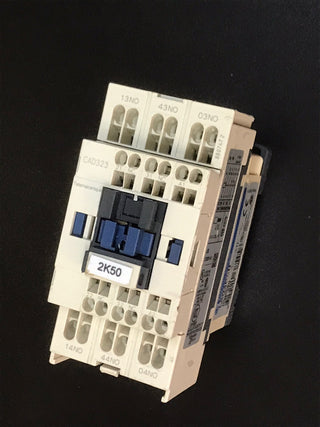

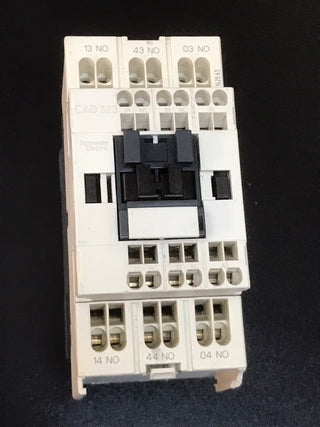

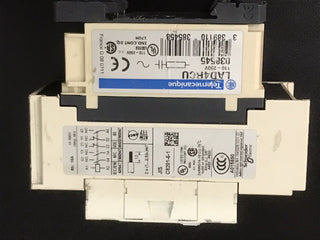

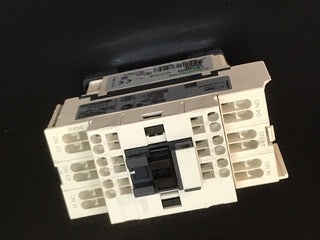

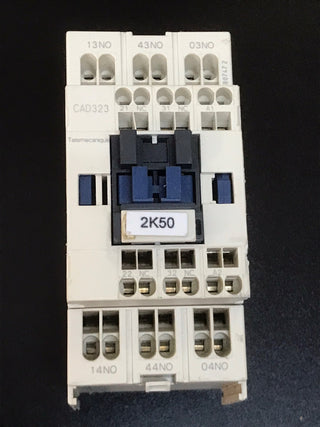

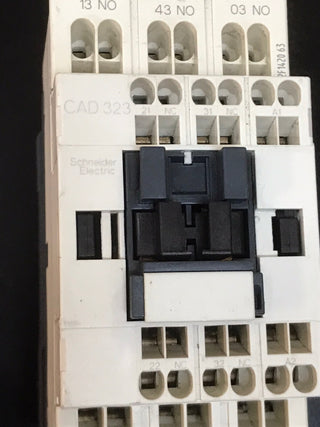

Das Telemecanique (heute Schneider Electric) CAD323 BL ist ein bewährtes Hilfsschütz (Steuerrelais) aus der TeSys-D-Serie. Es ist für die Steuerung und Signalübertragung in industriellen Automatisierungssystemen konzipiert. Im Gegensatz zu Leistungsschützen ist dieses Gerät für das Schalten von Steuerstromkreisen optimiert.
Die „BL“-Ausführung verfügt über eine 24V-DC-Spule mit niedrigem Energieverbrauch (Low Consumption). Dies ermöglicht eine direkte Ansteuerung durch SPS-Ausgangskarten ohne die Notwendigkeit von Zwischenrelais, was die Verdrahtung erheblich vereinfacht und Platz im Schaltschrank spart. Die Kontaktkonfiguration von 3 Schließern (NO) und 2 Öffnern (NC) bietet hohe Flexibilität für komplexe Logikschaltungen.
Zustand
Zustand: Gebraucht
Details: Das Hilfsschütz stammt aus einer fachgerecht demontierten Anlage. Es wurde auf Funktion geprüft: Die Schaltkontakte sind einwandfrei, die Spule zieht sauber an und die Gehäuseoberfläche weist lediglich leichte, übliche Gebrauchsspuren auf.
Herkunft
Frankreich
Technische Daten
| Merkmal | Detail |
| Hersteller | Telemecanique (Schneider Electric) |
| Modell | CAD323 BL |
| Produktart | Hilfsschütz (Steuerrelais) |
| Spulenspannung | 24 V DC (Low Consumption) |
| Kontaktkonfiguration | 3 Schließer (NO) + 2 Öffner (NC) |
| Anschluss | Schraubklemmen |
| Montage | DIN-Hutschiene (35 mm) |
Vorteile
SPS-kompatibel: Dank der stromsparenden Spule ist eine direkte SPS-Ansteuerung möglich.
Zuverlässigkeit: Die TeSys-D-Serie ist weltweit für ihre Langlebigkeit und mechanische Präzision bekannt.
Kompakt: Effiziente Nutzung des Platzes im Schaltschrank bei hoher Kontaktvielfalt.
Anwendungsbereiche
Steuerungstechnik: Aufbau von Relaislogiken und Ansteuerungen.
Signalverarbeitung: Überwachung und Rückmeldung von Schaltzuständen in Maschinen.
Automatisierung: Einsatz als Zwischenrelais zwischen Steuerung und Leistungsschützen.
