Herstellernummer: LA1KN11

Marke: Telemecanique

Hersteller: Telemecanique

Modell: KN11

Produktart: other

EAN: 3031447308746

Tailtyp: Andere

MPN: LA1KN11

Ursprungsland: Deutschland

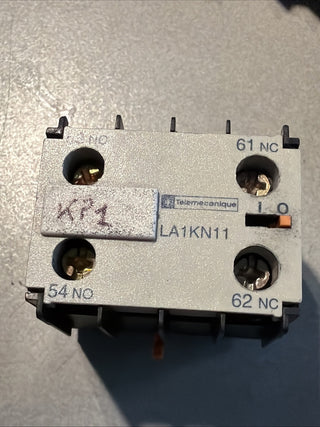

Der Telemecanique LA1 KN11 (Schneider Electric) ist ein professioneller, kompakter Hilfskontaktblock zur Erweiterung von industriellen Kleinschützen und Hilfsschützen. Im Gegensatz zu den größeren Blöcken der TeSys D-Serie wurde dieses Zusatzmodul speziell für die ultrakompakte TeSys K-Baureihe (z. B. LC1K, CA2K oder CA3K) entwickelt. Der Block wird einfach und werkzeuglos auf die Vorderseite des Kleinschützes aufgeschnappt. Ausgestattet mit einem Schließer- und einem Öffnerkontakt (1 NO + 1 NC), bietet dieses Modul eine effiziente Möglichkeit zur Signalvervielfältigung, hardwareseitigen Verriegelung oder Statusrückmeldung an digitale Eingangsmodule von SPS- und PLC-Automatisierungsanlagen auf engstem Raum im Schaltschrank.

Zustand

Gebraucht

Herkunftsland

Frankreich

Technische Daten

• Hersteller: Telemecanique (Schneider Electric)

• Produktserie: TeSys K

• Typenbezeichnung: LA1 KN11 / LA1KN11

• Produktart: Hilfskontaktblock / Hilfsschalterblock (Instantaneous auxiliary contact block)

• Schaltverhalten: Unverzögert (Instantaneous)

• Hilfskontaktbestückung: 1 Schließer + 1 Öffner (1 NO + 1 NC)

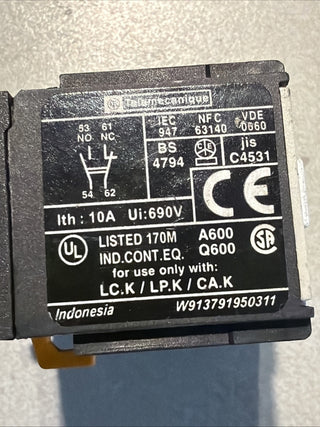

• Kontaktnummerierung: * NO (Schließer): 13–14 / 53–54

  • NC (Öffner): 21–22 / 61–62

• Konventioneller thermischer Strom ($I_{th}$): 10 A (bei bis zu 50 °C)

• Bemessungsbetriebsspannung ($U_e$): Bis zu 690 V AC (25...400 Hz) / 242 V DC

• Bemessungsisolationsspannung ($U_i$):

  • 690 V konform mit IEC 60947-5-1

  • 600 V zertifiziert nach CSA / UL

• Mindestschaltstrom: 5 mA

• Mindestschaltspannung: 17 V

• Gebrauchskategorie: AC-15 / DC-13 konform mit IEC 60947-5-1

• Mechanische Koppelung: Zwangsgeführte Kontakte (Mechanically linked contacts) nach IEC 60947-5-1

• Montageart: Frontseitiger Aufschnappmechanismus (Zentraler Frontanbau für TeSys K)

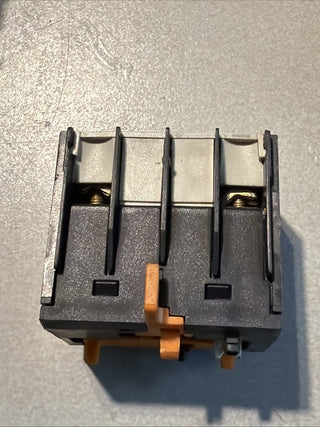

• Anschlussart: Robuste Schraubklemmen

• Schutzart: IP2x (Berührungsschutz nach VDE 0106 / IEC 60529)

• Umgebungstemperatur bei Betrieb: -25 °C bis +50 °C

Funktionen

• Unverzögertes Schalten: Schließer und Öffner schalten absolut zeitgleich und verzögerungsfrei mit dem Anker des TeSys K Basisschützes.

• Signalsynchronisation: Erlaubt die parallele Abschaltung, Zuschaltung oder gegenseitige mechanische Verriegelung von Steuerpfaden im Schaltschrank.

• Zwangsführung: Garantiert, dass der Öffner- und der Schließerkontakt innerhalb des Hilfsblocks niemals gleichzeitig geschlossen sein können (erhöhte Sicherheit gegen Fehlfunktionen).

Anwendungsbereiche

• Kompakter Schaltschrankbau: Hardwareseitige Verriegelung kleiner Wendeschützkombinationen oder Stern-Dreieck-Starter auf engstem Raum.

• Automatisierungstechnik: Zuverlässige Rückmeldung des aktuellen Schütz-Schaltzustands an die Eingänge einer SPS (PLC) oder Sicherheitssteuerung.

• Maschinenbau: Sichere Abschaltung von Hilfsaggregaten, Ventilatoren oder Signalleuchten bei gleichzeitigem Start des Hauptantriebs.

• Gebäudeautomation: Dezentrale Signalverarbeitung in Kleinverteilern, Heizungs- und Lüftungssteuerungen.

Eigenschaften

• Ultrakompakte Frontmontage: Beansprucht durch die Platzierung direkt auf dem TeSys K Schütz keinen zusätzlichen Platz auf der DIN-Hutschiene im Steuerungsschrank.

• Hohe Kontaktsicherheit: Speziell konstruierte Kontaktoberflächen gewährleisten eine einwandfreie Signalübertragung selbst bei geringen Strömen und Spannungen im Elektronikbereich.

• Robuste Mechanik: Verschleißarmes Gehäusedesign, das für viele Millionen mechanische Schaltspiele in industrieller Umgebung ausgelegt ist.

Vorteile

• Speziell für TeSys K: Perfekte mechanische Passform für die K-Reihe, verhindert Fehlstellungen beim Schaltvorgang.

• Werkzeuglose Installation: Schnelle Montage per Klick-System reduziert die Verdrahtungs- und Inbetriebnahmezeiten in der Werkstatt erheblich.

• Hoher Berührungsschutz: Die fingersicheren Schraubklemmen verhindern effektiv ein versehentliches Berühren spannungsführender Teile bei Wartungsarbeiten.
