Anwendung: Industriell

Produktart: Leitungsschutzschalter

Lager: 3540

Nennstrom: 20 A

Angebotspaket: Nein

Spannung: 230/400V

Geeignet für: Innenraum

Material: Kunststoff

Bedienungsart: An/Aus

Maximale Stromstärke: 20 A

Herstellernummer: 5SY4120-7

Marke: Siemens

Farbe: Grau

Anzahl der Positionen: 2

Auslösekennlinien: Produktart C

Modell: 5SY41

Montageart: DIN-Schiene

Smart Home Kompatibilität: Universal

Stromart: AC

Steuerungsart: Schalter

Betriebstemperatur: -20 °C

Ursprungsland: Deutschland

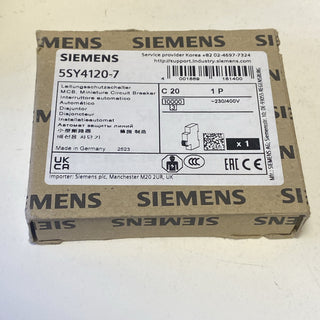

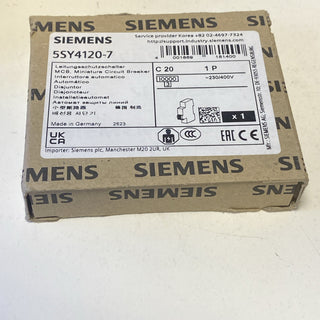

Der Siemens SENTRON Leitungsschutzschalter 5SY4120-7 (MCB / Miniature Circuit Breaker) ist ein hochzuverlässiges, strombegrenzendes Schutzorgan für den anspruchsvollen industriellen Schaltschrankbau, den Anlagenbau und die Netzinfrastruktur. In der 1-poligen Ausführung (1P) dient dieser Sicherungsautomat dem kompromisslosen Schutz von Kabeln und Leitungen vor thermischer Überlast und harten Kurzschlüssen innerhalb einer SPS/PLC-gesteuerten Systemlandschaft oder Energieverteilung.

Das Gerät weist einen Bemessungsstrom von 20 A auf und ist universell für Betriebsspannungen von 230 V AC (Phase gegen Neutralleiter) bis zu 400 V AC (Phase gegen Phase) sowie im Gleichstromnetz (max. 72 V DC pro Pol) einsetzbar. Aufgrund der Auslösecharakteristik C ist dieser Leitungsschutzschalter speziell für Stromkreise mit höheren transienten Einschaltstromspitzen optimiert. Hierzu zählen beispielsweise größere Schaltnetzteile, Steuertransformatoren, LED-Leuchtengruppen oder kleinere Elektromotoren. Ein ungewolltes, fehlerhaftes Auslösen beim Systemstart wird dadurch effektiv verhindert. Mit einem extrem hohen Bemessungskurzschlussschaltvermögen von 10 kA bietet der Automat maximale Sicherheitsreserven im harten Fehlerfall.

Zustand

• Zustand: NEU.

• Details: Der Leitungsschutzschalter ist absolut unbenutzt und stammt aus einem ungenutzten Projektüberhang bzw. einer industriellen Lagerauflösung (New Old Stock / unbenutzter Lagerbestand). Das Gehäuse befindet sich in makellosem Zustand und weist keinerlei Klemmspuren an den Anschlüssen oder Kratzer auf dem Hutschienen-Rastmechanismus auf. Die Lieferung erfolgt je nach Verfügbarkeit in der originalen Siemens-Kartonage oder lose aus einer Großverpackung (stets professionell und transportsicher verpackt). Sofort einsatzbereit für Erstausrüster und MRO-Instandsetzungen.

Herkunftsland

• Deutschland / EU (Siemens Premium-Fertigung)

Technische Daten

• Hersteller: Siemens

• Produktlinie: SENTRON / Baureihe 5SY4

• Typenbezeichnung: 5SY4120-7 (5SY41207)

• Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)

• Polzahl: 1-polig (1P – thermisch und magnetisch überwacht)

• Bemessungsstrom $I_n$: 20 A

• Auslösecharakteristik: C (für induktive Lasten und höhere Einschaltströme)

• Bemessungsbetriebsspannung $U_e$: 230 V AC / 400 V AC (50/60 Hz); max. 72 V DC

• Bemessungsisolationsspannung $U_i$: 440 V AC

• Bemessungskurzschlussschaltvermögen $I_{cn}$: 10 kA (nach IEC/EN 60898-1 und IEC/EN 60947-2)

• Energiebegrenzungsklasse: 3 (höchste Selektivität und Strombegrenzung zur Schonung der Leitungen)

• Anschlussart: Doppel-Rahmenklemmen (Schraubanschluss) für den gleichzeitigen Anschluss von Stiftsammelschienen und Zuleitungsdrähten

• Verarbeitbare Leiterquerschnitte: $0,75\,\text{mm}^2$ bis $35\,\text{mm}^2$ (starr, mehrdrähtig oder feindrähtig mit Aderendhülse)

• Montageart: Schnappbefestigung auf DIN-Hutschiene TH 35 (werkzeuglos über Schieber rastbar)

• Schutzart: IP20 (fingersicher nach IEC 60529 im eingebauten Zustand)

• Zertifizierungen: CE / VDE / UL / CSA / CCC (voll exportfähig für den weltweiten Anlagenbau)

Funktionen

• Thermomagnetische Kombi-Auslösung: Zeitverzögerter Bimetall-Auslöser schützt vor langanhaltenden Überlastzuständen, während ein elektromagnetischer Schnellauslöser ($5\text{–}10 \times I_n$) Kurzschlüsse im Millisekundenbereich isoliert.

• Farbcodierte Schaltstellungsanzeige: Ein integriertes Sichtfenster an der Gerätefront liefert eine eindeutige, mechanisch gekoppelte Rückmeldung des realen Kontaktzustands (Grün = OFF, Rot = ON).

• Hocheffiziente Lichtbogenlöschung: Speziell geformte Löschkammerbleche kühlen und löschen den beim Trennen entstehenden Lichtbogen blitzschnell ab, um den Kontaktabbrand zu minimiert.

Anwendungsbereiche

• Industrieller Schaltschrankbau: Zuverlässige Absicherung von einphasigen Steuerspannungskreisen, DC-Schaltnetzteilen und Peripheriegeräten direkt neben der SPS/PLC.

• Maschinen- und Anlagenbau: Schutz von Hilfsantrieben, Lüftermotoren, Schaltschrankheizungen und Servicesteckdosen an Bedienpulten.

• Instandhaltung & MRO: Standardisiertes Austausch- und Ersatzteil zur schnellen Revision oder Erweiterung bestehender SENTRON-Installationen ohne mechanische Maßänderungen im Feld.

Eigenschaften

• Erweiterter Verdrahtungsraum: Das durchdachte Gehäusedesign erlaubt die komfortable Montage der Einspeiseschiene hinter der Hauptleitung (Doppelkammerklemme).

• Werkzeugloser Schnelltausch: Durch das patentierte Schieber-Rastsystem lässt sich der Automat im Servicefall einfach und schnell aus dem Schienenverbund herauslösen, ohne die Nachbargeräte demontieren zu müssen.

• Flexibler Zubehöranbau: Die Gehäuseseiten sind für die werkzeuglose Nachrüstung von Hilfsschaltern (AS), Fehlersignalschaltern (FC) oder Arbeitsstromauslöseren (ST) vorbereitet.

Vorteile

• Hohe Wirtschaftlichkeit: Enorme Kostenersparnis gegenüber dem regulären Listenpreis für unbenutzte, werksneue Siemens-Premiumqualität im Originalzustand.

• Minimierte Ausfallzeiten: Die trägere C-Charakteristik verhindert unerwünschte Fehlauslösungen beim Laden von Kondensatorbänken in Netzteilen, was die Gesamtproduktivität der Anlage steigert.

• Hohe Vibrations- und Schockfestigkeit: Robuste Materialkomponenten halten permanenten Werksschocks durch schwere Schütze oder Motorenanläufe im Schrank problemlos stand.
