Marke: Siemens
Produktart: Leistungsschalter
Stromart: AC
Ursprungsland: Deutschland

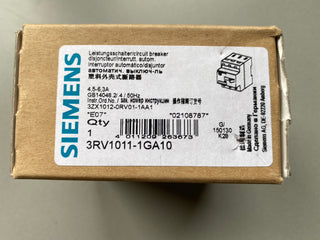

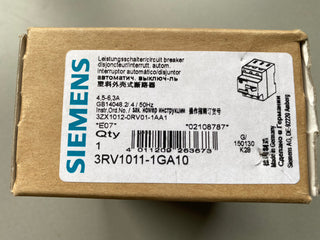

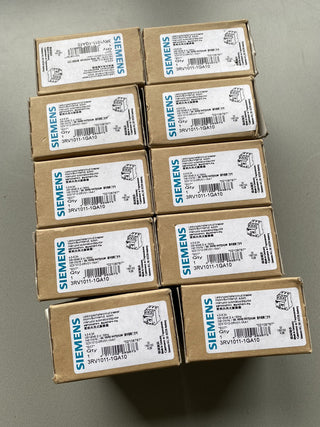

Der Siemens 3RV1011-1GA10 ist ein kompakter, strombegrenzender Leistungsschalter (Motorschutzschalter) aus der bewährten SIRIUS-Systemfamilie (Baugröße S00). Das Gerät dient zum sicheren Schützen, Schalten und Trennen von Drehstrommotoren und anderen industriellen Verbrauchern gegen Überlast und Kurzschluss.
Mit einem einstellbaren Überlaststrom von 4,5 bis 6,3 A und einer maximalen Schaltspannung von 690 V AC ist dieser Schutzschalter das ideale Basis-Schaltgerät im industriellen Niederspannungsbereich. Er verfügt über einen thermischen Überlastauslöser (Bimetall) sowie einen elektromagnetischen Kurzschluss-Schnellauslöser. Die Betätigung erfolgt manuell über einen robusten Kippschalter, der im Auslösefall (Trip) automatisch in die Nullstellung springt. Der Leistungsschalter ist für den Aufbau von kompakten Verbraucherabzweigen optimiert und liefert absolut zuverlässige Zustandsmeldungen an die dezentrale Peripherie oder digitale Eingangskarten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.
Zustand
Neu (Fabrikneuer, unbenutzter und unbeschädigter Artikel in Originalverpackung / OVP oder unbenutzter Lagerbestand aus Lagerbereinigung; sofort einsatzbereit)
Herkunftsland
Deutschland (Siemens AG, Amberg)
Technische Daten
Hersteller: Siemens
Typenbezeichnung: 3RV1011-1GA10
Produktreihe: SIRIUS / 3RV1
Baugröße: S00 (Kompaktbauweise für Schaltschränke)
Produktart: Leistungsschalter / Motorschutzschalter (Circuit Breaker)
Anzahl der Hauptkontakte: 3 Schließer (3-polig, allpolig trennend)
Einstellbereich (Thermischer Überlaststrom): 4,5 A bis 6,3 A (über frontseitiges Drehrad stufenlos einstellbar)
Ansprechstrom (Kurzschlussauslöser): Typisch 82 A (Festeingestellter magnetischer Schnellauslöser)
Schaltspannung max.: 690 V AC (Drehstromnetze)
Bemessungsbetriebsstrom ($I_e$): 6,3 A
Bemessungsleistung für Drehstrommotoren: Typisch 2,2 kW bei 400 V
Anschlussart: Zuverlässige, vibrationsfeste Schraubklemmen (Hauptstromkreis)
Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) oder Schraubbefestigung
Schutzart: IP20 (Berührungsschutz an der Frontseite nach IEC 60529)
Hersteller: Siemens
Typenbezeichnung: 3RV1011-1GA10
Produktreihe: SIRIUS / 3RV1
Baugröße: S00 (Kompaktbauweise für Schaltschränke)
Produktart: Leistungsschalter / Motorschutzschalter (Circuit Breaker)
Anzahl der Hauptkontakte: 3 Schließer (3-polig, allpolig trennend)
Einstellbereich (Thermischer Überlaststrom): 4,5 A bis 6,3 A (über frontseitiges Drehrad stufenlos einstellbar)
Ansprechstrom (Kurzschlussauslöser): Typisch 82 A (Festeingestellter magnetischer Schnellauslöser)
Schaltspannung max.: 690 V AC (Drehstromnetze)
Bemessungsbetriebsstrom ($I_e$): 6,3 A
Bemessungsleistung für Drehstrommotoren: Typisch 2,2 kW bei 400 V
Anschlussart: Zuverlässige, vibrationsfeste Schraubklemmen (Hauptstromkreis)
Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) oder Schraubbefestigung
Schutzart: IP20 (Berührungsschutz an der Frontseite nach IEC 60529)
Funktionen
Thermischer Motorschutz: Das integrierte Bimetall-Relais überwacht permanent den Betriebsstrom des Motors und löst bei lang anhaltender Überlast zeitverzögert aus, um Wicklungsschäden zu verhindern.
Elektromagnetischer Kurzschlussschutz: Bei einem harten Kurzschluss trennt der magnetische Auslöser die Hauptkontakte innerhalb von Millisekunden, um das Netz und die Leitungen vor Zerstörung zu schützen.
Sichere Netztrennung (Trennfunktion): Der Schalter erfüllt die Trennereigenschaften nach IEC 60947-2, wodurch bei ausgeschaltetem Gerät eine sichere galvanische Trennung für Wartungsarbeiten gewährleistet ist.
Thermischer Motorschutz: Das integrierte Bimetall-Relais überwacht permanent den Betriebsstrom des Motors und löst bei lang anhaltender Überlast zeitverzögert aus, um Wicklungsschäden zu verhindern.
Elektromagnetischer Kurzschlussschutz: Bei einem harten Kurzschluss trennt der magnetische Auslöser die Hauptkontakte innerhalb von Millisekunden, um das Netz und die Leitungen vor Zerstörung zu schützen.
Sichere Netztrennung (Trennfunktion): Der Schalter erfüllt die Trennereigenschaften nach IEC 60947-2, wodurch bei ausgeschaltetem Gerät eine sichere galvanische Trennung für Wartungsarbeiten gewährleistet ist.
Anwendungsbereiche
Industrieller Schaltschrankbau: Schutzkomponente für dezentrale Verbraucherabzweige in Haupt- und Unterverteilungen.
Maschinen- und Sonderanlagenbau: Absicherung von Drehstrommotoren, kleinen Pumpen, Ventilatoren, Förderantrieben und Rührwerken.
Automatisierungstechnik: Zuverlässiger Schutzschalter in Verbindung mit Schützen (z. B. Baureihe 3RT) zur Realisierung ferngesteuerter Motorstarter.
Industrieller Schaltschrankbau: Schutzkomponente für dezentrale Verbraucherabzweige in Haupt- und Unterverteilungen.
Maschinen- und Sonderanlagenbau: Absicherung von Drehstrommotoren, kleinen Pumpen, Ventilatoren, Förderantrieben und Rührwerken.
Automatisierungstechnik: Zuverlässiger Schutzschalter in Verbindung mit Schützen (z. B. Baureihe 3RT) zur Realisierung ferngesteuerter Motorstarter.
Eigenschaften
Kompakte Abmessungen: Die geringe Baubreite erlaubt eine maximale Packungsdichte auf der Montageplatte im Steuerungsschrank.
Klimafest: Speziell für den weltweiten Einsatz unter wechselnden Umgebungsbedingungen und Temperaturen ausgelegt (-20 °C bis +60 °C).
Erweiterbar: Flexibel nachrüstbar mit SIRIUS-Zubehör wie Hilfsschaltern (front- oder seitlich), Alarmschaltern oder Unterspannungsauslösern.
Kompakte Abmessungen: Die geringe Baubreite erlaubt eine maximale Packungsdichte auf der Montageplatte im Steuerungsschrank.
Klimafest: Speziell für den weltweiten Einsatz unter wechselnden Umgebungsbedingungen und Temperaturen ausgelegt (-20 °C bis +60 °C).
Erweiterbar: Flexibel nachrüstbar mit SIRIUS-Zubehör wie Hilfsschaltern (front- oder seitlich), Alarmschaltern oder Unterspannungsauslösern.
Vorteile
Hohe Anlagenverfügbarkeit: Schnelle und präzise Auslösecharakteristik verhindert Folgeschäden an teuren Antriebsmaschinen.
Werkzeuglose Montage: Die Schnappfunktion für die Hutschiene ermöglicht einen extrem schnellen Einbau und unkomplizierten Komponententausch beim Service.
Investitionssicheres Originalteil: Fabrikneue Qualität von Siemens garantiert absolute Konformität mit internationalen Normen (CE, UL, CSA) und lange mechanische Standzeiten im Dauereinsatz.
Hohe Anlagenverfügbarkeit: Schnelle und präzise Auslösecharakteristik verhindert Folgeschäden an teuren Antriebsmaschinen.
Werkzeuglose Montage: Die Schnappfunktion für die Hutschiene ermöglicht einen extrem schnellen Einbau und unkomplizierten Komponententausch beim Service.
Investitionssicheres Originalteil: Fabrikneue Qualität von Siemens garantiert absolute Konformität mit internationalen Normen (CE, UL, CSA) und lange mechanische Standzeiten im Dauereinsatz.
