Marke: Siemens
Serie: 3RT2
Ursprungsland: Deutschland

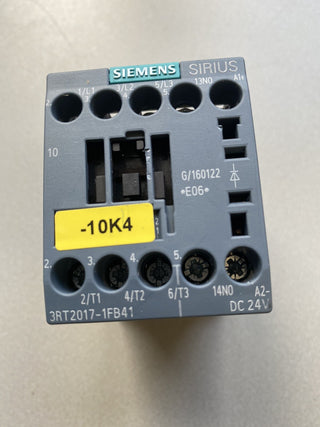

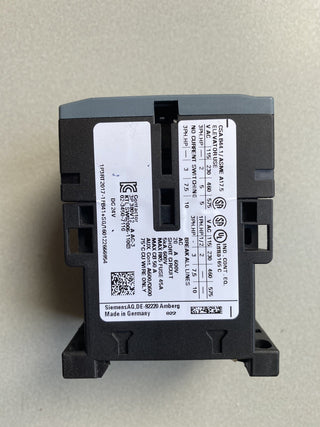

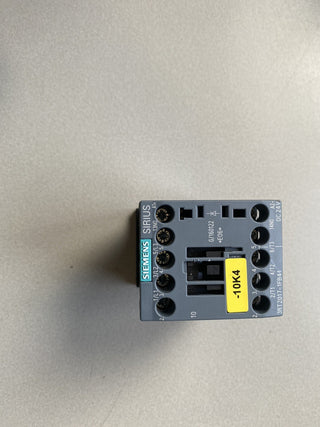

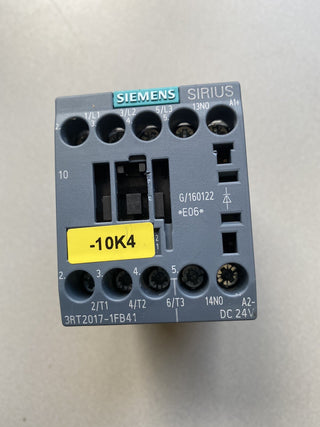

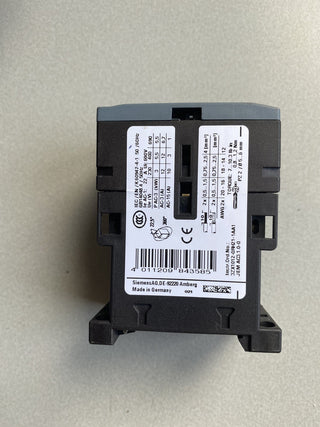

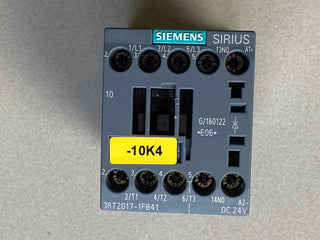

Das Siemens 3RT2017-1FB41 ist ein kompaktes und hochzuverlässiges 3-poliges Leistungsschütz aus dem weltweit etablierten SIRIUS-Systembaukasten (Baugröße S00). Dieses elektromechanische Schaltgerät wurde speziell für das leistungsstarke und sichere Schalten von Drehstrommotoren sowie ohmschen oder induktiven Lasten in der industriellen Automatisierung konzipiert.
In der Ausführung für die Gebrauchskategorie AC-3 schaltet das Gerät Motoren bis zu einer Betriebsleistung von 5,5 kW bei 400 V und verkraftet einen Bemessungsbetriebsstrom von 12 A. Eine Besonderheit dieses Modells ist die hocheffiziente 24-V-DC-Magnetspule (Gleichstrombetätigung), die aufgrund ihrer geringen Leistungsaufnahme und minimalen elektromagnetischen Störemissionen eine direkte Ansteuerung über die digitalen Ausgänge (DO) einer übergeordneten SIMATIC S7 oder einer anderen SPS- bzw. PLC-Automatisierungsanlage erlaubt. Die integrierten Schraubklemmen garantieren einen dauerhaft niedrigen Übergangswiderstand und sorgen für eine EMV-gerechte, verlustfreie Energieübertragung zu den angeschlossenen Verbrauchern.
Zustand
Gebraucht (Guter, voll funktionsfähiger Zustand aus dem fachgerechten Rückbau einer betriebsbereiten Schaltungsanlage; die Gehäuse-Rastfedern und die Schraubklemmgewinde sind vollkommen intakt; die Haupt- und Hilfskontakte weisen normalen, betriebstypischen Abbrand auf; das Gehäuse kann minimale, oberflächliche Demontagespuren, Kratzer oder produktionsbedingte Staubpartikel aufweisen; vor der Einlagerung erfolgreich elektrisch und mechanisch auf Funktion und Spulendurchgang geprüft)
Herkunftsland
Deutschland / EU (Siemens AG, Digital Industries)
Technische Daten
Hersteller: Siemens
Produktfamilie: SIRIUS / Baureihe 3RT20 (Kompakt-Leistungsschütze)
Typenbezeichnung: 3RT2017-1FB41 (3RT20171FB41)
Baugröße: S00 (Extrem platzsparende Modulbreite von nur 45 mm)
Polzahl: 3-polig (3 Hauptschließkontakte / 3 NO)
Max. Bemessungsbetriebsstrom ($I_e$ bei AC-3 / 400 V): 12 A
Max. Bemessungsbetriebsstrom ($I_e$ bei AC-1 / 400 V): 22 A (für ohmsche Lasten)
Motorleistung (bei AC-3 / 400 V): 5,5 kW
Steuerspeisespannung (Spulenart): 24 V DC (Gleichspannung)
Integrierter Hilfskontakt: 1 Schließer (1 NO / 13-14) für Rückmelde- oder Verriegelungskreise
Anschlussart: Robuste Schraubklemmen (vibrationsfeste Schraubverbindung)
Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) oder Schraubbefestigung
Schutzart: IP20 (Berührungsschutz nach IEC 60529 an der Vorderseite)
Funktionen
Direkte SPS-Ansteuerung: Die optimierte DC-Magnetspule zieht auch bei geringen Steuerströmen kraftvoll und prellfrei an, wodurch kein zusätzliches Koppelrelais benötigt wird.
Integrierter Hilfsschalter: Der ab Werk integrierte Hilfskontakt (1 NO) ermöglicht eine sofortige hardwareseitige Stellungsrückmeldung an das Steuerungssystem.
Modulare Erweiterbarkeit: Das Schütz lässt sich stirnseitig oder seitlich flexibel mit weiteren SIRIUS-Hilfsschalterblöcken (3RH29) oder Überspannungsbegrenzern (Varistoren/Dioden) bestücken.
Anwendungsbereiche
Industrieller Schaltschrank- & Steuerungsbau: Zuverlässiges Schalten von Drehstrommotoren, Pumpen, Lüftern, Förderanlagen und industriellen Heizregistern.
Maschinen- und Sonderanlagenbau: Aufbau kompakter Motorstarter-Kombinationen (z. B. Wendestarter oder Stern-Dreieck-Starter) im SIRIUS-Verbund.
MSR-Technik & Prozessautomation: Dezentrales Lastschaltglied zur sicheren galvanischen Trennung von Teilanlagen, gesteuert durch zentrale Prozessleitsysteme.
Instandsetzung & Modernisierung (MRO): Wirtschaftliches Original-Ersatzteil für die schnelle Wartung, den unkomplizierten Eins-zu-eins-Austausch oder die Erweiterung bestehender SIRIUS-Systemlandschaften.
Eigenschaften
Unverwechselbares SIRIUS-Design: Das kompakte Gehäuse fügt sich nahtlos in das Rastersystem von Siemens-Überlastrelais (3RU2) und Motorschutzschaltern (3RV2) ein.
Eindeutige Klemmenkennzeichnung: Die genormte Nummerierung der Haupt- und Hilfskontakte schließt Verdrahtungsfehler bei der Erstinstallation oder beim Austausch aus.
Mechanische Stellungsanzeige: Ein physischer Signalindikator an der Frontseite zeigt im Betrieb den aktuellen Schaltzustand (angezogen/abgefallen) unmissverständlich an.
Vorteile
Maximale Platzersparnis: Mit nur 45 mm Baubreite lassen sich auch komplexe mehrpolige Schaltungen auf engstem Raum in der Schranktür oder auf der Hutschiene realisieren.
Nachhaltige Profi-Qualität: Als geprüfte Gebrauchskomponente bietet dieses Schütz die uneingeschränkte, langlebige Industriequalität der Marke Siemens zu einem exzellenten Preis-Leistungs-Verhältnis.
Hohe Kontaktsicherheit: Verschleißarme Kontaktwerkstoffe sichern Millionen von elektrischen und mechanischen Schaltspielen für einen dauerhaft störungsfreien Anlagenbetrieb.
