Herstellernummer: HF015-503
Marke: SEW
Regal: BD3
Ursprungsland: Deutschland

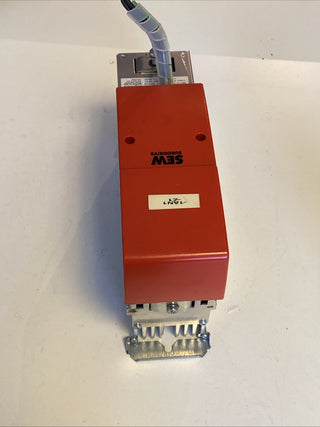

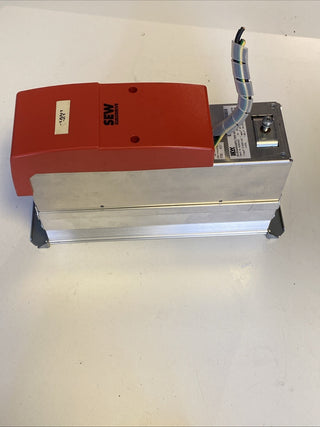

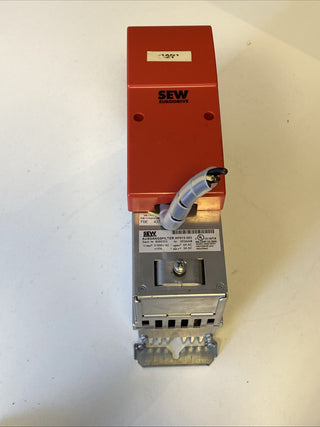

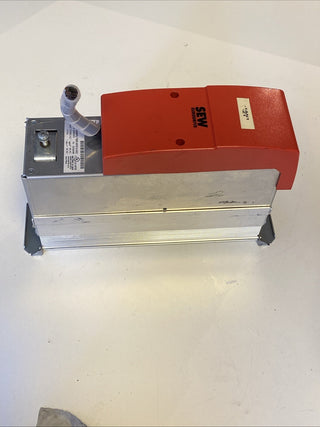

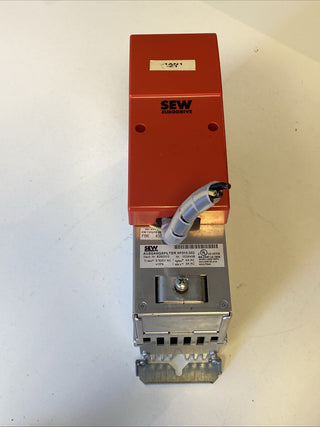

Dieses Angebot umfasst einen originalen SEW Eurodrive Ausgangsfilter des Typs HF015-503 mit der Sachnummer 8260303. Diese Filterkomponente wird am Ausgang von Frequenzumrichtern eingesetzt, um hochfrequente Störungen zu reduzieren und die Spannungsbelastung der Motorwicklungen signifikant zu senken. Das Modul ist speziell für die Verwendung mit den Antriebssystemen SEW Movidrive und Movitrac konzipiert und optimiert. Durch den Einsatz dieses Filters in der industriellen Automatisierungstechnik wird die EMV-Gerechtheit der Gesamtanlage verbessert und die Lebensdauer der angeschlossenen Elektromotoren nachhaltig verlängert.
Zustand
Gebraucht
Herkunftsland
Deutschland

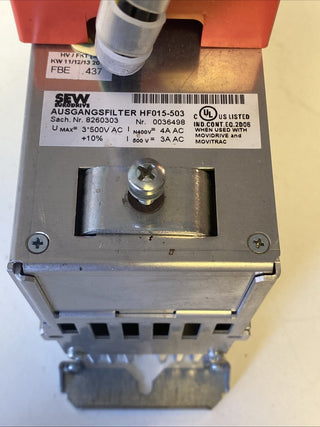

Technische Daten
Hersteller: SEW Eurodrive
Typ/Modell: HF015-503
Sachnummer (Sach. Nr.): 8260303
Seriennummer (Nr.): 0036498
Maximale Spannung ($U_{MAX}$): $3 \times 500\text{ V AC } +10\%$
Nennstrom bei 400 V ($I_{N400V}$): 4 A AC
Nennstrom bei 500 V ($I_{500V}$): 3 A AC
Kompatibilität laut Typschild: Zur Verwendung mit Movidrive und Movitrac (IND.CONT.EQ.2D06)
Zertifizierungen: cULus Listed
Funktionen
Filterung von hochfrequenten Störanteilen und Reduzierung der Spannungsanstiegsgeschwindigkeit ($du/dt$) am Umrichterausgang.
Schutz der Motorisolation vor Überspannungsspitzen bei langen Motorleitungslängen.
Verringerung von leitungsgebundenen elektromagnetischen Störemissionen (EMV-Schutz).
Anwendungsbereiche
Industrieller Schaltschrankbau und elektrische Antriebstechnik.
Maschinen- und Anlagenbau mit drehzahlgeregelten Drehstrommotoren.
Kombination mit Frequenzumrichtern der Baureihen Movidrive und Movitrac.
Automatisierungssysteme in der Fördertechnik, Produktion und Verfahrenstechnik.
Eigenschaften
Robustes Metallgehäuse zur optimalen Abschirmung und stabilen Montage im Schaltschrank.
Integrierte Durchführungen und Anschlussklemmen für eine fachgerechte Verdrahtung im Leistungspfad.
Kompakte Bauweise zur direkten Integration in die Schaltschrank-Infrastruktur nahe dem Umrichter.
Vorteile
Erhöht die Betriebssicherheit und Zuverlässigkeit des gesamten Antriebsstrangs.
Schützt empfindliche Sensorik und Elektronik im Schaltschrank vor transienten Störungen aus dem Motorkabel.
Abgestimmte Systemkomponente in bewährter SEW-Industriequalität für minimierten Projektierungsaufwand.
