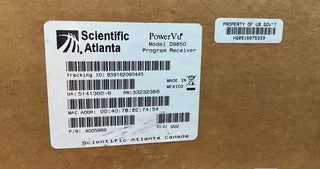

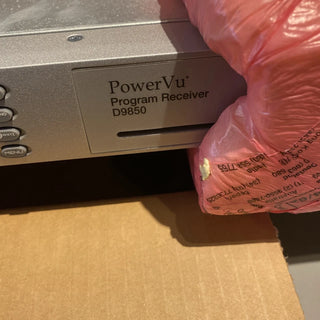

Der Cisco PowerVu Modell D9850 Programmempfänger

Funktionen

• Vier L-Band-Eingänge

• PowerVu-bedingter Zugriff mit Data Encryptions Standard (DES) oder Digital Video Broadcasting (DVB) Entschlüsselung

• Unterstützung für den bedingten Zugriff auf das Basic Interoperable Scrambling System (BISS)

• 4:2:0 NTSC- und PAL (B, G, I, D, M und N) Videodekodierung

• Konvertierung des Seitenverhältnisses (4:3, 16:9 und 14:9) mit AFD-Steuerung (Active Format Descriptor)

• MPEG- und Dolby Digital (AC-3) Audio-Dekodierung

• Vier Audioausgänge, die entweder zwei Stereopaare (vier Monokanäle) mit symmetrischem Audio bereitstellen und jeweils die Möglichkeit bieten, einen Teil ihres Ausgangs für Anwendungen wie SAP, DTMF usw. zu verwenden.

• Line 21 Untertitel und V-Chip-Unterstützung

• Versorgungsdaten über RS-232

• IP-Datenausgabe bis zu 50 Mbit/s über Ethernet

• DVB VBI (WST, WSS und VPS)

• PowerVu VBI, einschließlich North American Broadcast Teletext Standard (NABTS) und World System Teletext (WST)

• DVB- oder Imitext-Untertitelung

• DTMF-Cue-Tone- und Cue-Trigger-Ausgänge für das Einfügen von Werbung

• Fingerabdruck-Auslöser

• Vor Ort aktualisierbare Software und Sicherheit

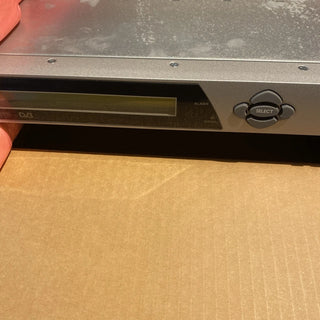

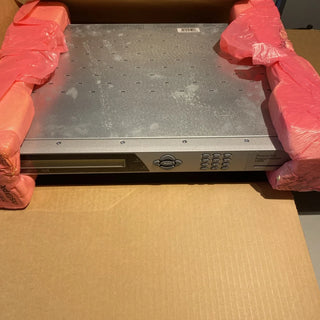

• Flüssigkristallanzeige (LCD) auf der Vorderseite zur Steuerung und Überwachung

• 64 vom Benutzer bearbeitbare Preset-Konfigurationen

• Steuerung des adressierbaren Uplink-Decoder-Ausgangs (VBI-, Audio-Routing-, DPI- und ASI-Ausgang)

• Simple Network Management Protocol (SNMP) für Einrichtung, Steuerung und Überwachung

• Webbrowser-Oberfläche für einfache Einrichtung, Steuerung und Überwachung

• Digitaler Programmwechsel zur Uplink-Steuerung des Programmwechsels in Blackout-Bereichen

Leistungsbeschreibung

Standards MPEG-2 und DVB kompatibel

EN 300 421, EN 300 468

Demodulation Quaternäre Phasenverschiebung-Taktung (QPSK)

Variable für die Vorwärtsfehlerkorrektur (FEC) (1/2, 2/3, 3/4, 5/6 oder 7/8)

Tuner

Eingangspegel -25 bis -65 dBm pro Träger

Frequenzbereich 950 bis 2150 MHz

Abstimmschrittgröße 125 kHz

Symbolratenbereich 1,0 bis 45 Msymbole pro Sekunde

Trägererfassungsbereich ≥ ±3,0 MHz (5-45 Msym)

Satelliten C-Band und Ku-Band

Eingangsimpedanz 75Ω

Analoger Videoausgang

Anzahl der Kanäle 1 (2 identische Ausgänge)

Video-Dekomprimierungstyp MPEG-2 4:2:0

Ausgangspegel 1,0Vpp ± 5%

Ausgangsimpedanz 75Ω

Videostandard NTSC und PAL B, G, I, D, M und N

NTSC 0,0-4,2 MHz ≤ +0,5 dB/-0,75 dB

PAL 0,0-5,0 MHz ≤ +0,5/-1,25 dB

Maximale Videoauflösung 720x480/576

Maximale Video-Bitrate 15 Mbit/s

Chroma-Luma-Verzögerung ± 30 ns

Feldzeitverzerrung ≤ 3 %

Zeilenzeitverzerrung ≤ 3%

Differenzphase ≤ 3°

Signal-Rauschabstand ≥ 55 dB

Analoger Audioausgang

Anzahl der Kanäle: 2 Stereopaare/4 Monokanäle

Audio-Dekompression MPEG oder Dolby Digital

Ausgangspegel Symmetrische, einstellbare Audioausgänge sind werkseitig auf Einheitsverstärkung eingestellt (0 dBm aus über 600 Ω für 0 dBm Eingang). Der Ausgang ist an der Frontplatte um ±6,0 dB einstellbar (Ref.100 KΩ) und werkseitig auf +18 dBu (bei vollem Skalenausschlag) kalibriert.

Frequenzgang ±0,5 dB, 20 bis 20 kHz (ref. 100 KΩ)

Harmonische Gesamtverzerrung < 0,3 % bei 1 kHz (ref. 100 KΩ)

Dynamikbereich 85 dB (CCIR Average Response Meter (ARM) Gewichtung)

Übersprechen 80 dB bei 1 kHz (typisch)

VBI • NTSC-Zeilen 10 bis 22, Felder 1 und 2

• Zeile 21 Untertitel

• NABTS

• AMOL I und II (Nielsen)

• PAL-Zeilen 7 bis 22, Felder 1 und 2

• WST

• WSS

• Schausteller

Datenausgabe von asynchronen RS-232-Daten mit Raten von bis zu 38,4 kbit/s

Zinssätze 300, 1200, 2400, 4800, 9600, 19, 200 und 38.400 Basispunkte

Ethernet-Ausgang für IP-Daten RJ-45, 10BASE-T Ethernet und 100Base-T Ethernet, bis zu 50 Mbit/s

Cue-Trigger-Ausgänge

Anzahl der Ausgänge 8

Typ Offener Collector

Cue-Tone-Ausgabe

Symmetrischer Audioausgang -3,0 dBu ±3 dB, 600Ω

Ausgangsimpedanz < 50Ω

Ethernet-Ausgang für Steuerung und Überwachung (derselbe Anschluss wird für Daten verwendet) RJ-45, 10BASE-T Ethernet und 100BASE-T Ethernet

MPEG-2 Transportausgang EN 50083-9, DVB-ASI koaxial, 188 Byte Pakete

Programmierbarer Relaisausgang Alarm oder konfigurierbar auf einen der 8 Open-Collector-Ausgänge

MPEG-2 Transporteingang EN50083-9, DVB-ASI koaxial, 188/204 Byte Pakete

Zwei SDI-Videoausgänge (mit eingebettetem Audio, gleicher Videokanal) BNC, SMPTE-259MC

Zwei digitale Audioausgänge (je ein Stereokanal): BNC, AES-3id

Umwelt/Physikalisch

Betriebstemperatur 0 bis 50 °C (32 bis 122 °F) (ohne SDI-Option)

Lagertemperatur -20 bis 70 °C (-4 bis 158 °F)

Physikalische Abmessungen 1,75 Zoll x 19,0 Zoll x 15 Zoll (4,4 cm x 48,3 cm x 38,1 cm) 1 HE hoch, 19 Zoll EIA-Rack montierbar

Gewicht ca. 10 lbs (4,5 kg)

Macht

Spannungsbereich 100 V bis 240 V AC

Netzfrequenz 50/60 Hz

Leistungsaufnahme 50 W max.

LNB-Stromversorgung RF1 +13 V oder +18 V bei maximal 400 mA
