Herstellernummer: CNGT3004

Marke: Schönbuch Electronic GmbH

Ursprungsland: Deutschland

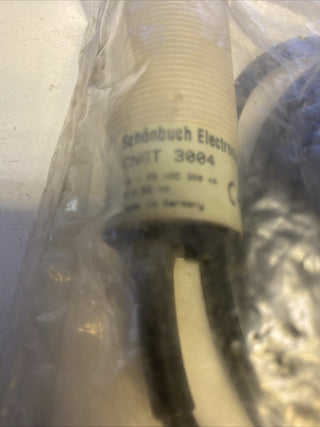

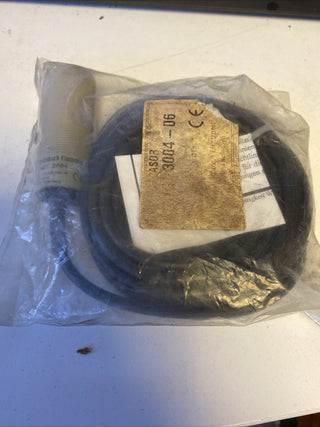

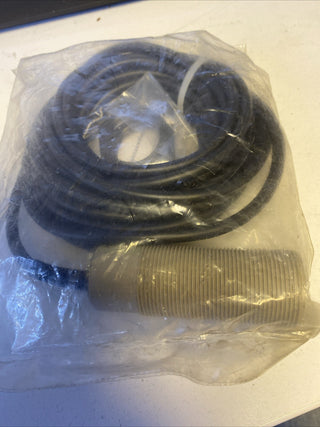

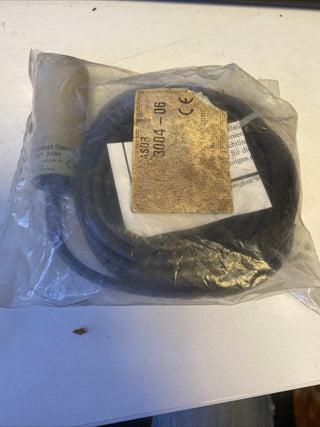

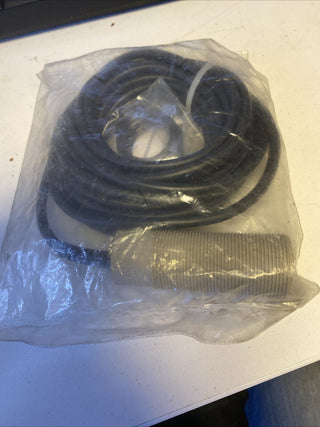

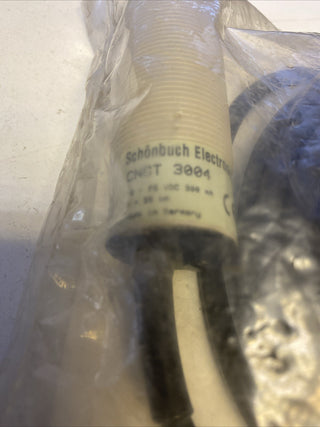

Der Schönbuch Electronic CNGT3004 ist ein hochpräziser, industrieller kapazitiver Näherungsschalter (Proximity Sensor) in der robusten, zylindrischen Bauform M30. Im Gegensatz zu induktiven Sensoren kann dieser kapazitive Sensor nicht nur metallische Objekte, sondern auch nicht-leitende Materialien wie Kunststoffe, Glas, Holz, Granulate sowie Flüssigkeiten berührungslos und absolut verschleißfrei erfassen. Das Gerät arbeitet in einem weiten Gleichspannungsbereich von 10–35 V DC und liefert ein stabiles PNP-Ausgangssignal (Schließer / Normally Open). Gefertigt in robuster Industriequalität, ist dieser Sensor die ideale Komponente für die Füllstandsüberwachung, Objekterkennung und Materialflusskontrolle in automatisierten Produktionsprozessen, die über eine übergeordnete SPS- oder PLC-Anlage gesteuert werden.

Zustand

Neu ohne OVP (Neuer, unbenutzter Lagerbestand aus Lagerauflösung mit minimalen Transport- oder Lagerspuren)

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Schönbuch Electronic GmbH

• Typenbezeichnung: CNGT3004

• Produktart: Kapazitiver Näherungsschalter (Capacitive Proximity Sensor)

• Bauform: Zylindrisch mit Gewinde, M30 × 1,5 mm

• Einbauart: Nicht bündig (erlaubt maximale Schaltabstände)

• Betriebsspannung: 10–35 V DC (Gleichspannung)

• Ausgangsfunktion: PNP Schließer (NO - Normally Open)

• Strombelastbarkeit ($I_{max}$): Bis zu 300 mA (hohe Schaltleistung)

• Leerlaufstrom: $\le 10$ mA

• Anschlussart: Fest angeschlossenes PVC-Kabel (Standard-Industrielänge)

• Schutzart: IP67 (Staubdicht und geschützt gegen zeitweises Untertauchen)

• Gehäusematerial: Hochwertiger, chemikalienbeständiger Kunststoff

• Statusanzeige: Integrierte LED-Betriebs- und Schaltanzeige am Gehäuseende

• Sicherheitsschaltungen: Integrierter Kurzschluss- und Verpolschutz

Funktionen

• Berührungslose Allmaterial-Erkennung: Detektiert zuverlässig feste Objekte, Pulver, Schüttgüter sowie Flüssigkeiten durch Rohrwandungen oder direkt im Medium.

• Integrierte Signalaufbereitung: Erzeugt saubere, digitalisierte Schaltflanken ohne Kontaktprellen für eine direkte Verarbeitung an digitalen SPS-Eingangskarten.

• Optischer Taktgeber: Die helle LED signalisiert im Betrieb sofort visuell, ob das Zielobjekt erfasst wurde und die Ausgangsstufe durchgeschaltet hat.

Anwendungsbereiche

• Füllstandsüberwachung: Erkennung von Füllhöhen in Behältern, Silos, Tanks oder durch die Wandung von Kunststoffrohren (z. B. bei Granulaten, Wasser oder Ölen).

• Verpackungs- und Lebensmittelindustrie: Vollständigkeitskontrolle von Kartonagen, Vorhandenseinsprüfung von Flaschen oder Erkennung von Folienverpackungen.

• Maschinen- und Sondermaschinenbau: Endlagenkontrolle von mechanischen Bauteilen aus Kunststoff oder Holz an Montagearbeitsplätzen.

• Schaltschrankbau: Direkte Signaleinspeisung als Feldkomponente für dezentrale I/O-Peripheriemodule moderner PLC-Systeme.

Eigenschaften

• Hohe Störfestigkeit: Elektronik ist wirksam gegen elektromagnetische Einflüsse (EMV) geschützt, die durch Frequenzumrichter oder Schaltschütze im Steuerkreis entstehen können.

• Verschleißfreies Schaltprinzip: Keine beweglichen mechanischen Teile im Inneren des Sensors garantieren eine nahezu unbegrenzte Lebensdauer ohne Abnutzung.

• Widerstandsfähiger Kunststoffkörper: Schützt das Sensorelement vor Vibrationen, harten Stößen und Feuchtigkeit an der Maschine.

Vorteile

• Maximale Flexibilität: Kann dort eingesetzt werden, wo optische Lichtschranken durch Staub blockiert werden oder induktive Sensoren wegen Nichtmetallen versagen.

• Schnelle Inbetriebnahme: Dank des M30-Gewindes und der mitgelieferten Muttern lässt sich der Sensor schnell mechanisch fixieren und unkompliziert justieren.

• Ausfallsicherer Schutz: Integrierte Schutzdioden verhindern Beschädigungen am Sensor bei eventuellen Verdrahtungsfehlern in der Werkstatt.
