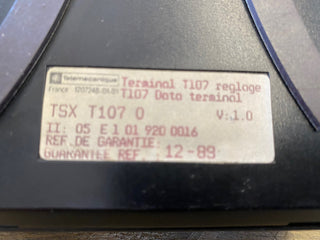

Herstellernummer: TSX T107
Marke: Telemecanique
Produktart: PROGRAMMIERER-TERMINAL
Ursprungsland: Frankreich

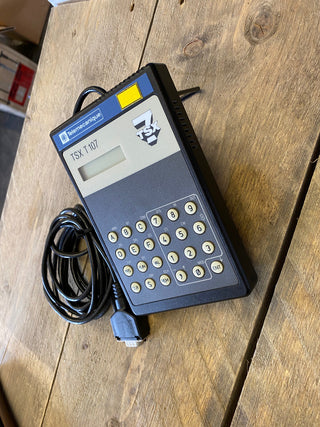

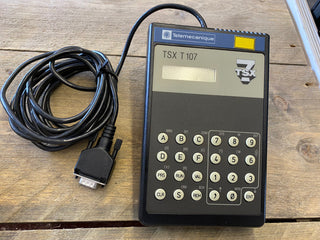

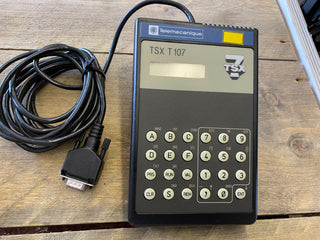

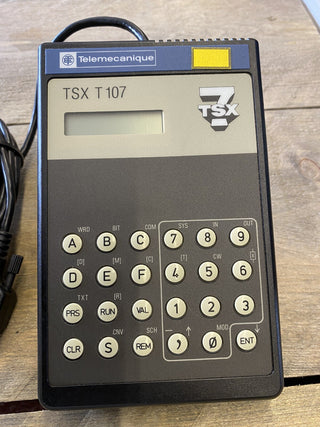

Das Schneider Electric Telemecanique TSX T107 0 ist ein mobiles Programmier- und Datenterminal, das speziell für die Wartung, Diagnose und Anpassung von speicherprogrammierbaren Steuerungen (SPS) der älteren TSX-Serie 7 (z. B. TSX 27-20 und TSX 47) entwickelt wurde.
Haupteinsatzgebiete und Funktionen
Es dient primär als Werkzeug für Inbetriebnehmer und Wartungstechniker ("Adjuster Tool"), um direkt an der Anlage Parameter zu prüfen oder zu ändern, ohne ein vollständiges Programmiergerät mit Softwarezugriff auf den Quellcode zu benötigen.

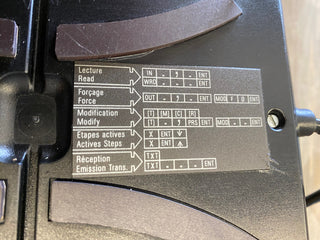

- SETUP-Modus (Anpassungsmodus): In diesem Modus können SPS-Objekte wie Bits, Wörter, Timer und Zähler eingesehen, geändert oder erzwungen werden. Dies geschieht online bei laufender Steuerung, wobei der Bediener keinen Zugriff auf die Programmlogik selbst hat, was die Betriebssicherheit erhöht.
- TEXT-Modus (Dialogmodus): Das Terminal fungiert als Schnittstelle für den Austausch von Textmeldungen mit der SPS, was die Interaktion zwischen Bediener und Maschine ermöglicht.
- Anzeige: Es ermöglicht die Visualisierung von Ein- und Ausgängen, internen Bits, Systembits sowie Grafcet-Schritten.
Technische Merkmale
- Kompaktheit: Das Gerät ist als tragbares Handterminal konzipiert und wiegt ca. 0,75 kg.

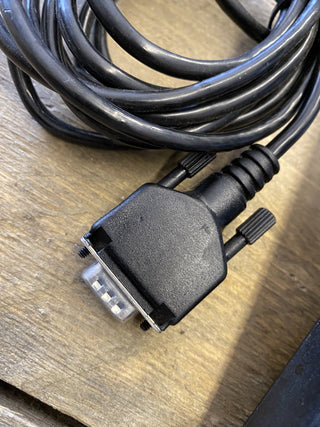

- Schnittstelle: Der Anschluss erfolgt über die Programmierschnittstelle der entsprechenden TSX-Steuerungen
