Stromstärke: 12A

fuellmenge: 1

Nennstrom: 12A

sorten: Elektronische

Spannung: 230V

MPN: SNR-LC1D12P7

Maßeinheit: Nicht anwendbar

Brand: Schneider Electric

Marke: Schneider Electric

EAN: 3389110349306

Spulenspannung: 230V

Schutz gegen flüssigkeiten: Nicht anwendbar

Stromart: AC

Land von herstellung: Frankreich

Ursprungsland: Frankreich

Anzahl der Pole: 3

Pole: 3P

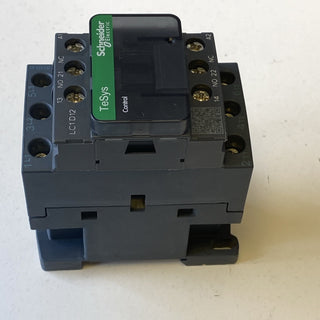

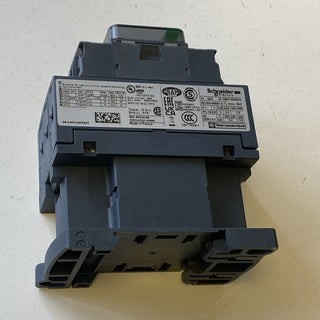

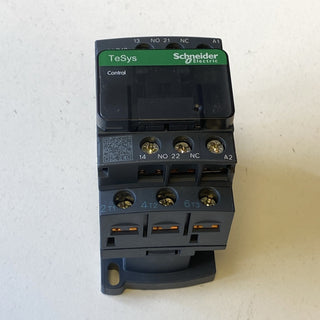

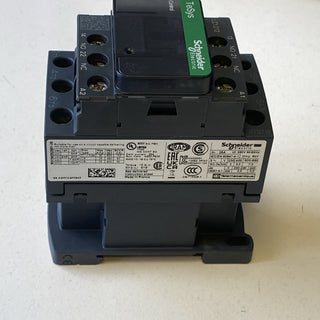

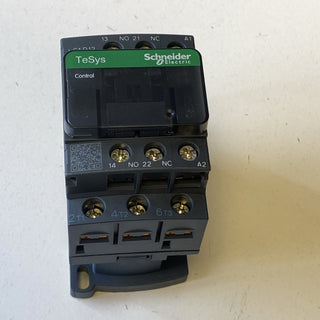

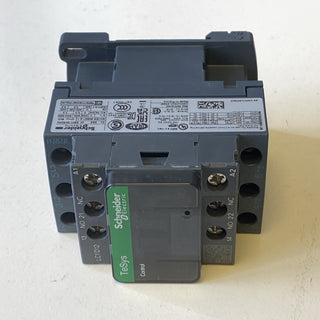

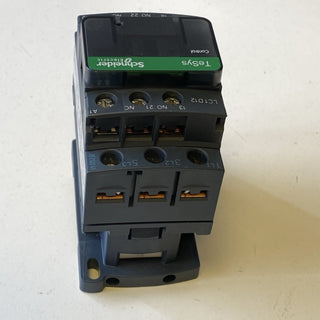

Das Schneider Electric TeSys D Leistungsschütz (Modellreihe LC1D) ist eine hochzuverlässige, 3-polige Schaltkomponente, die speziell für das betriebssichere Schalten von Drehstrommotoren und induktiven Lasten in der industriellen Automatisierungstechnik optimiert wurde. In SPS/PLC-gesteuerten Systemen und im klassischen Schaltschrankbau übernimmt dieses Universalschütz die direkte Leistungssteuerung von Elektromotoren in der Gebrauchskategorie AC-3 bis zu einer Bemessungsbetriebsspannung von 440 V. Mit seinem robusten Kontaktsystem sorgt das Bauteil für eine verschleißarme und extrem sichere Netztrennung bzw. Zuschaltung.

Dieses Leistungsschütz verfügt über eine Wechselstromspule für eine Steuerspannung von 230 V AC (50/60 Hz) und ist standardmäßig mit zwei werkseitig integrierten Hilfskontakten (1 Schließer / 1 Öffner) für die Signalrückmeldung an die Steuerungsebene ausgestattet. Die TeSys D Reihe ist weltweit für ihre mechanische Belastbarkeit und die nahtlose Integration von Zubehörkomponenten, wie beispielsweise Motorschutzrelais oder Zeitbausteinen, bekannt und sichert eine maximale Anlagenverfügbarkeit im industriellen Dauereinsatz.

Zustand

• Zustand: NEU OHNE OVP (Originalverpackung).

• Details: Das Schütz stammt aus einer Lagerauflösung bzw. einem ungenutzten Projektüberhang (unbenutzter Lagerbestand). Es ist absolut makellos, frei von Montagespuren auf dem Hutschienen-Schieber sowie komplett frei von Verdrahtungsspuren an den Leistungsklemmen. Die Lieferung erfolgt lose, jedoch aufwendig und transportsicher verpackt. Sofort einsatzbereit für den anspruchsvollen Schaltschrankbau (MRO).

Herkunftsland

• Frankreich / EU

Technische Daten

• Hersteller: Schneider Electric

• Produktserie: TeSys D (Modell LC1D)

• Typenbezeichnung: LC1D12P7

• Produktart: Leistungsschütz / Motorschütz

• Polzahl: 3-polig (3 Schließer / Hauptkontakte)

• Integrierte Hilfskontakte: 1 NO (Schließer) + 1 NC (Öffner)

• Bemessungsbetriebsstrom $I_e$ (AC-3, 440V): 12 A

• Bemessungsbetriebsstrom $I_e$ (AC-1, 60°C): 25 A (ohmsche Last)

• Motorleistung (3-phasig, 380/400V): 5,5 kW

• Spulenspannung (Steuerspannung): 230 V AC (50/60 Hz)

• Kennbuchstabe Spule: P7

• Max. Bemessungsbetriebsspannung $U_e$: 690 V AC

• Bemessungsstoßspannungsfestigkeit $U_{imp}$: 6 kV

• Anschlussart: Haupt- und Hilfsstromkreis über robuste Schraubklemmen

• Montageart: Schnappbefestigung auf DIN-Hutschiene TH 35 oder Schraubmontage

• Schutzart: IP20 (frontseitig fingersicher nach IEC 60529)

Funktionen

• Integrierte Hilfskontakte: Werkseitige 1NO/1NC-Beschaltung erlaubt die direkte elektrische Selbsthaltung oder die Statusrückmeldung an die SPS ohne Zusatzbaugruppen.

• Hohe Schaltfrequenz: Ermöglicht bis zu 3600 Schaltspiele pro Stunde in der Kategorie AC-3 für hochdynamische Taktprozesse.

• Zuverlässige Lichtbogenlöschung: Optimierte Löschkammern unterdrücken den Schaltlichtbogen effizient und schützen die Hauptkontakte vor vorzeitigem Abbrand.

Anwendungsbereiche

• Motorschutz & Steuerung: Direktes Einschalten und Reversieren von Drehstrom-Asynchronmotoren an Förderbändern, Pumpen, Lüftern und Rührwerken.

• Maschinen- und Anlagenbau: Standard-Schaltorgan in Schaltschränken der holz-, metall- und kunststoffverarbeitenden Industrie.

• Instandhaltung & MRO: Universell einsetzbares Ersatzteil zum schnellen Austausch defekter Schütze in bestehenden Automatisierungsarchitekturen.

Eigenschaften

• Kompakte Bauweise: Minimale Gehäuseabmessungen sparen wertvollen Platz auf der Hutschiene im zentralen Steuerungsschrank.

• EverLink-Kompatibilität: Vorbereitet für den schnellen und sicheren Aufbau von Verbraucherabzweigen mit passenden Motorschutzschaltern.

• Hohe mechanische Lebensdauer: Robuster Feder- und Magnetmechanismus garantiert bis zu 15 Millionen mechanische Schaltzyklen.

Vorteile

• Hohe Wirtschaftlichkeit: Enorme Kostenersparnis gegenüber dem regulären Listenpreis für Neuware bei identischer, ungenutzter Industriequalität.

• Globale Standards: Volle Konformität nach IEC, UL, CSA und CCC erlaubt den uneingeschränkten Einsatz in Anlagen für den weltweiten Export.

• Sichere Wartung: Klare, mechanische Stellungsanzeige an der Gerätefront erleichtert dem Instandhaltungspersonal die optische Funktionskontrolle.
