hersteller: Schneider Electric

ausführung des elektrischen anschlusses: Schraubanschluss

Produktart: Hilfsschalter

bezeichnung: Hilfsschalter 4Ö

typ: LADN04

montageart: Frontbefestigung

Maßeinheit: Stk

bemessungsbetriebsstrom ie bei ac-15, 230 v: 10 A

Herstellernummer: LADN04_Schneider_Electric_Hilfsschalter

Marke: Schneider Electric Hilfsschalter

Modell: Schneider Electric LADN04

Zusatzkategorie: Hilfsschalterblöcke

Zusatz: Hilfsschalter

anzahl der kontakte als Öffner: 4

Ursprungsland: Frankreich

Anzahl der Einheiten: 1

ausführung: aufsteckbar

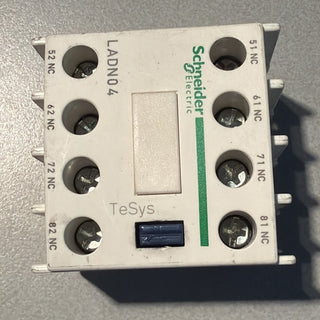

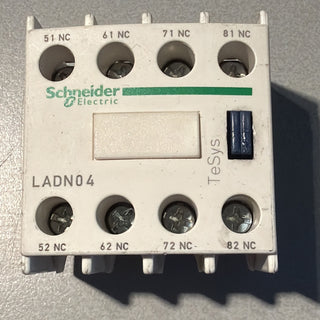

Der Schneider Electric LADN04 ist ein spezifischer Hilfsschalterblock aus der TeSys D-Serie. Im Gegensatz zu Standard-Hilfsschaltern bietet dieser Block eine Konfiguration von 4 Öffnerkontakten (NC). Er wird direkt an die Front von Leistungsschützen montiert und dient der Erweiterung der Steuerungslogik.

Besonders in Sicherheitsschaltungen oder bei komplexen Verriegelungen zwischen verschiedenen Motoren oder Aktoren ist der Einsatz von reinen Öffner-Kontakten entscheidend, um den elektrischen Zustand der Anlage eindeutig an die Steuerung zu melden.

Zustand

• Zustand: GEBRAUCHT.

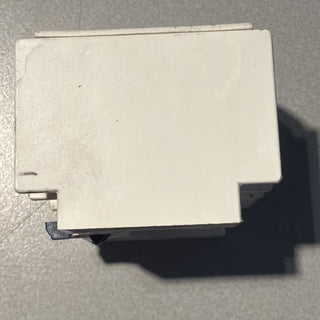

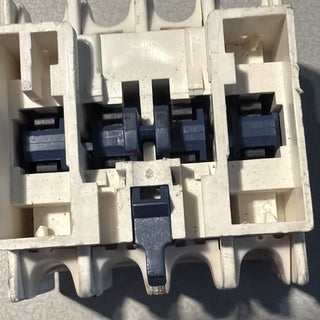

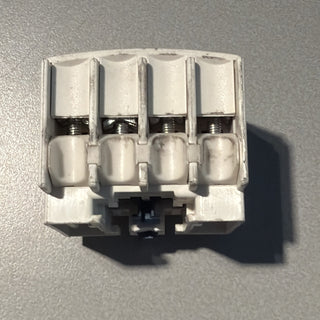

• Details: Das Modul wurde aus einem aufgelösten Schaltschrank demontiert. Die Kontakte sind einwandfrei, die mechanische Rastfunktion für die Schütz-Frontmontage ist intakt und das Gehäuse weist keine Risse oder thermischen Verformungen auf.

Herkunft

• EU/Frankreich (Schneider Electric Qualitätsfertigung)

Technische Daten

• Hersteller: Schneider Electric

• Modell: LADN04

• Produktart: Hilfsschalterblock (Frontanbau)

• Kontaktkonfiguration: 4 Öffner (NC)

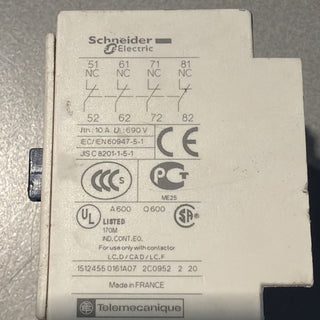

• Bemessungsisolationsspannung ($U_i$): 690 V AC

• Kompatibilität: TeSys D-Serie (LC1D09 bis LC1D95)

• Montage: Frontseitige Schnappmontage

Funktionsprinzip & Vorteile

Da es sich um reine Öffner (NC - Normally Closed) handelt, sind diese Kontakte im stromlosen Zustand des Hauptschützes geschlossen. Sobald das Schütz anzieht, öffnen diese Kontakte den Stromkreis.

• Sicherheitslogik: Ideal für Verriegelungen, bei denen zwei Antriebe niemals gleichzeitig laufen dürfen.

• Platzersparnis: Da die Montage direkt auf das Schütz erfolgt, wird kein zusätzlicher Platz auf der Hutschiene benötigt.

• Zuverlässigkeit: Die bewährte TeSys-Kontakttechnik garantiert eine hohe Lebensdauer selbst unter vibrationsreichen Bedingungen.

Anwendungsbereiche

• Wendeschützschaltungen: Zur elektrischen Verriegelung, damit beide Schütze nicht gleichzeitig schalten können.

• Anlagensteuerung: Rückmeldung an SPS-Systeme, um den "Aus"-Zustand von Aggregaten zu überwachen.

• Instandhaltung: Austauschteil zur Erweiterung oder Reparatur von Steuerungen in Bestandsanlagen.

Eigenschaften

• Robust: Ausgelegt für industrielle Umgebungen.

• Einfache Montage: Das "Clip-On"-System ermöglicht den Wechsel in Sekunden.

• Standardisiert: Passend für das weltweit verbreitete TeSys D-Programm.
