Herstellernummer: nicht zutreffend
Marke: Schneider
Modell: IC65N 3P C32A A9F18332
Ursprungsland: Frankreich

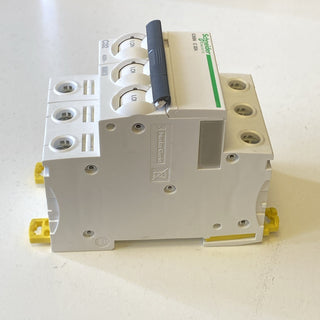

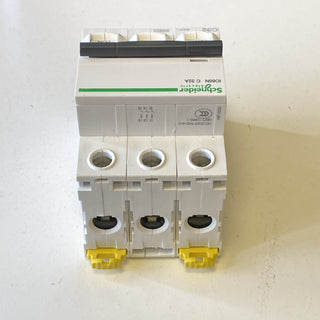

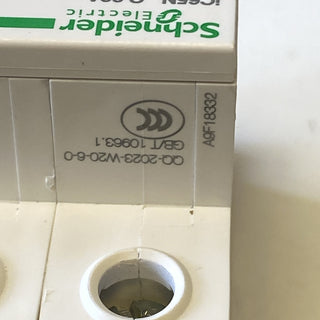

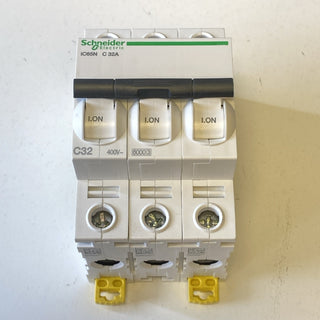

Der Schneider Electric iC65N (Herstellernummer A9F18332) ist ein hochprofessioneller, 3-poliger Leitungsschutzschalter (Sicherungsautomat / Miniature Circuit Breaker) aus der technologisch hochentwickelten Acti9 iC65-Premiumserie. Mit einem Bemessungsstrom von 32 A und der universellen C-Auslösecharakteristik ist dieses Schutzschaltgerät die ideale Besetzung für den kompromisslosen Schutz von Kabeln, Leitungen und Anlagenkomponenten gegen Überlast und Kurzschluss im industriellen Umfeld. Die C-Charakteristik ist präzise darauf ausgelegt, Stromkreise mit normalen, induktiven Einschaltstromspitzen (wie sie bei Motoren, größeren Beleuchtungsanlagen oder Netzteilen auftreten) sicher zu halten und Fehlauslösungen beim Starten zu unterbinden.
Als 3-poliges (3P) Schaltgerät überwacht und trennt der Automat im Fehlerfall alle drei Außenleiter (L1, L2, L3) vollkommen synchron. Mit einem robusten Bemessungsschaltvermögen von 6 kA (nach IEC/EN 60898-1) bzw. 10 kA (nach IEC/EN 60947-2 bei 380...415 V) bietet das Modul ein extrem hohes Sicherheitsniveau für den harten Dauereinsatz im industriellen Schaltschrankbau, im Gewerbe oder in der dezentralen Lastkreisabsicherung direkt vor den Leistungskomponenten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.
Zustand
Neu ohne OVP (Fabrikneuer, unbenutzter und unbeschädigter Artikel aus unbenutztem Lagerbestand oder Projektüberhang; der Schalter wurde aus der industriellen Großverpackung entnommen und wird lose geliefert; absolut frei von Montage-, Klemm- oder Einbauspuren und sofort einsatzbereit)
Herkunftsland
Frankreich / EU (Schneider Electric)
Technische Daten
Hersteller: Schneider Electric
Produktreihe: Acti9 / Baureihe iC65N
Typenbezeichnung: iC65N C 32A (Herstellernummer: A9F18332)
Produktart: Leitungsschutzschalter / Sicherungsautomat (Miniature Circuit Breaker)
Polzahl: 3-polig (3 geschützte Pole / 3P)
Bemessungsstrom ($I_n$): 32 A
Auslösecharakteristik: C (Standard-Leitungsschutz, Magnetauslösung bei 5- bis 10-fachem $I_n$)
Bemessungsschaltvermögen ($I_{cn}$): 6.000 A (6 kA) nach IEC/EN 60898-1 bei 400 V AC
Grenzkurzschlussausschaltvermögen ($I_{cu}$): 10 kA nach IEC/EN 60947-2 bei 380...415 V AC
Bemessungsbetriebsspannung ($U_e$): 400 V AC (Drehstrom, 50/60 Hz)
Anschlussart: Ergonomische, vibrationsfeste Tunnelklemmen (Schraubverbindung)
Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) nach EN 60715
Schutzart: IP20 (Berührungsschutz nach IEC 60529 an den Klemmen)
Funktionen
VisiSafe-Anzeige: Ein integriertes, mechanisches Sichtfenster an der Gerätefront signalisiert über eine grüne Markierung die sichere, galvanische Trennung der Kontakte für gefahrlose Wartungsarbeiten im nachgelagerten Stromkreis.
VisiTrip-Fehlauslösungsanzeige: Eine rote mechanische Anzeige auf der Gerätefront signalisiert sofort, ob das Gerät durch einen elektrischen Fehler (Kurzschluss oder Überlast) ausgelöst hat oder manuell abgeschaltet wurde.
Doppelter Schutzmechanismus: Die Kombination aus einem thermischen Bimetall-Auslöser gegen schleichende Überlastung und einem elektromagnetischen Schnellauslöser gegen harte Kurzschlüsse bietet lückenlose Sicherheit für die Anlage.
Anwendungsbereiche
Industrieller Schaltschrank- & Steuerungsbau: Synchronisierte Absicherung von Drehstromverbrauchern, Pumpengruppen, Lüfteranlagen und leistungsstarken Maschinensteuerungen.
Maschinen- und Sonderanlagenbau: Schutz von industriellen Heizregistern, dezentralen Netztransformatoren und der Hauptstromversorgung von Elektronikbaugruppen.
Gewerbliche Gebäude- & Zweckinstallation: Sichere Absicherung von Unterverteilungen, Werkstattbereichen, Drehstromsteckdosen (CEE 16A/32A) und Klimasystemen.
Instandsetzung & Modernisierung (MRO): Wirtschaftliches, hochwertiges Original-Ersatzteil für den schnellen Eins-zu-eins-Austausch oder die Erweiterung bestehender Acti9-Schutzsysteme im Feld.
Eigenschaften
Kompakte Modulbauweise: Benötigt exakt 3 Teilungseinheiten (TE) Breite (ca. 54 mm) auf der Standard-Hutschiene.
Hervorragende Gehäuseergonomie: Das hochwertige Kunststoffgehäuse ist extrem formstabil, hitzebeständig und isolierend – perfekt ausgelegt auf die thermischen Belastungen im Dauereinsatz.
Schnelle Demontage: Der innovative Schienen-Rastmechanismus erlaubt das einfache Lösen des einzelnen Schalters aus dem Verbund, ohne benachbarte Geräte demontieren zu müssen.
Vorteile
Maximale Wartungssicherheit: Dank VisiSafe und VisiTrip lassen sich Fehler im Feld blitzschnell lokalisieren und Stillstandszeiten der Gesamtanlage massiv reduzieren.
Sichere Allpoligkeit: Bei einem Fehler auf nur einer einzigen Phase trennt die gekoppelte Mechanik sofort alle 3 Pole gleichzeitig vom Netz und verhindert schädliche Rückspeisungen oder einen unvollständigen Phasenlauf von Drehstrommotoren.
Wirtschaftliche Premium-Qualität: Als fabrikneue Komponente aus Lagerüberschuss bietet dieser High-End-Schalter die kompromisslose Zuverlässigkeit der Acti9-Serie von Schneider Electric zu einem hochattraktiven Preis.
