Herstellernummer: UKK 5-1

Marke: Phoenix Contact

Produktart: Klemmen

EAN: Nicht zutreffend

Kompatible Drahtstärke (AWG): 1-5

Ursprungsland: Deutschland

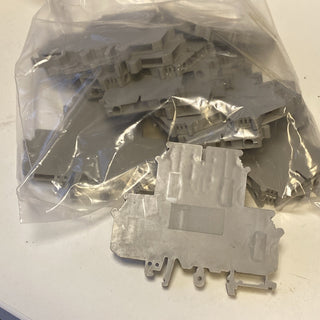

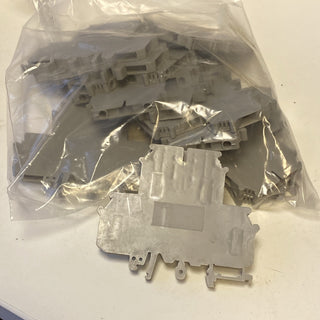

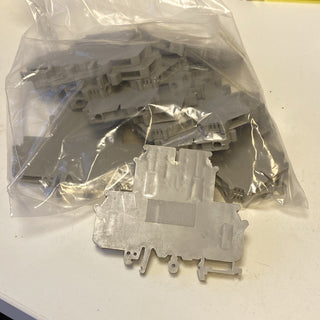

Dieses Angebot umfasst ein Set von 12 Stück der hochprofessionellen Doppelstock-Reihenklemmen Phoenix Contact UKK 5-1 (Baureihe Universal-Klemmen UKK). Diese kompakten Durchgangsklemmen zeichnen sich durch ihre zwei übereinanderliegenden Etagen (Doppelstock-Design) aus, wodurch eine extrem hohe Verdrahtungsdichte im Schaltschrank erreicht wird. Auf der gleichen Breite einer Standard-Klemme können hierdurch doppelt so viele Leiter unabhängig voneinander angeschlossen werden.

Die Klemmen verfügen über das bewährte, gasdichte Schraubanschlusssystem mit integrierter Schraubensicherung (Reax-Prinzip), das ein selbsttätiges Losrütteln der Adern systematisch verhindert. Die Geometrie der Klemme ist perfekt auf die Montage auf Standard-DIN-Hutschienen (TH 35) abgestimmt. Durch die beiden getrennten Potenziale pro Klemme eignet sich dieses Set ideal für den strukturierten Platzaufbau bei der Signalverteilung, der Sensor-/Aktor-Verkabelung oder zur geordneten Rangierung der Signalleitungen direkt vor den dezentralen Peripheriemodulen einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.

Zustand

Neu ohne OVP (Fabrikneuer, unbenutzter und unbeschädigter Artikel aus unbenutztem Lagerbestand oder Projektüberhang; die Klemmen wurden aus der industriellen Großverpackung entnommen und werden lose geliefert; absolut frei von Montage-, Klemm- oder Einbauspuren und sofort einsatzbereit)

Herkunftsland

Deutschland / EU (Phoenix Contact GmbH & Co. KG)

Technische Daten

• Hersteller: Phoenix Contact

• Produktfamilie: Universal-Reihenklemmen / Baureihe UKK

• Typenbezeichnung: UKK 5-1 (UKK51)

• Lieferumfang: 12 Stück (12x Doppelstockklemmen)

• Produktart: Doppelstock-Durchgangsklemme (Double-Level Terminal Block)

• Anschlussart: Zuverlässiger Schraubanschluss mit M3-Gewinde

• Anzahl der Etagen: 2 Etagen (Doppelstock)

• Anzahl der Anschlüsse: 4 Anschlüsse (2 pro Etage, galvanisch getrennt)

• Nennquerschnitt: 4 mm² (Für starre oder flexible Leiter mit Aderendhülse von 0,2 mm² bis 4 mm²)

• Bemessungsstrom ($I_N$): 32 A (Bei einem Leiterquerschnitt von 4 mm²)

• Bemessungsspannung ($U_N$): 500 V nach IEC-Norm (Hohe Isolationsfestigkeit)

• Gehäusematerial: Polyamid (PA 6.6) – Hochwertiger, halogenfreier Isolierstoff (Brennbarkeitsklasse V0 nach UL 94)

• Farbe: Grau

• Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) oder G-Schiene G 32

Funktionen

• Ebenenversetzte Bauform: Die obere Etage ist gegenüber der unteren Etage nach hinten versetzt. Dadurch bleiben die unteren Schraubanschlüsse und Adern auch bei vollständiger Verdrahtung optimal einsehbar und mit dem Schraubendreher perfekt erreichbar.

• Galvanische Etagentrennung: Die beiden Ebenen führen standardmäßig zwei komplett getrennte Potenziale, was eine saubere Strukturierung von Hin- und Rückleitern (z. B. $+24\,\text{V}$ und Masse) auf engstem Raum erlaubt.

• Präzise Prüfmöglichkeiten: Jede Etage verfügt über integrierte Prüfgeometrien, die das Abgreifen der Spannungen mit Standard-Prüfspitzen im laufenden Betrieb ermöglichen.

Anwendungsbereiche

• Industrieller Schaltschrank- & Steuerungsbau: Platzsparende Rangierung von Steuerströmen, Signalleitungen und dezentralen Versorgungsspannungen.

• Maschinen- und Sonderanlagenbau: Kompakter Anschlusspunkt für mehradrige Kabel von Sensor-Verteilerboxen, Endschaltern und Magnetventilen.

• MSR-Technik & Prozessautomation: Strukturierter Aufbau von Klemmenleisten in dezentralen Unterverteilungen, Feldbusstationen und Messumformerschränken.

• Instandsetzung, Erweiterung & Wartung (MRO): Hochwertiges Original-Komponenten-Set für die schnelle Erweiterung bestehender Klemmenleisten oder die Neuverdrahtung bei Systemmodifikationen im Feld.

Eigenschaften

• Kompakte Baubreite: Mit einer geringen Rasterbreite von nur ca. 6,2 mm pro Klemme lässt sich die Verdrahtungskapazität auf der Hutschiene effektiv verdoppeln.

• Eindeutige Beschriftungsflächen: Große, gut sichtbare Aufnahmen für standardisierte Beschriftungsschilder (z. B. Zackband ZB 6) auf beiden Etagen garantieren eine fehlerfreie Dokumentation.

• Robuster Isolierstoff: Das Polyamid-Gehäuse bietet eine hervorragende Kriechstromfestigkeit, bleibt auch bei extremen Schaltschranktemperaturen formstabil und ist unempfindlich gegen Alterung.

Vorteile

• Wirtschaftliches 12er-Set: Optimal dimensioniert für kleinere bis mittlere Verdrahtungsprojekte, um eine geschlossene Klemmenleiste ohne Stückzahlengpässe aufzubauen.

• Enorme Platzersparnis: Reduziert den horizontalen Platzbedarf auf der DIN-Hutschiene um 50 % im Vergleich zu einstöckigen Standard-Durchgangsklemmen.

• Kompromisslose Profi-Qualität: Fabrikneue Premium-Industriequalität von Phoenix Contact aus Lagerüberschuss sichert weltweite Approbationen (inkl. UL, CSA, ATEX-Ex) für den uneingeschränkten, globalen Exporteinsatz.
