Herstellernummer: 2966016
Marke: Phoenix Contact
Modell: PLC-BSC-24DC/21
Stromart: DC
Ursprungsland: Deutschland

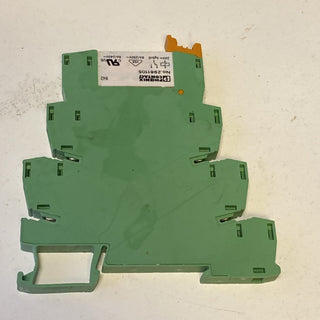

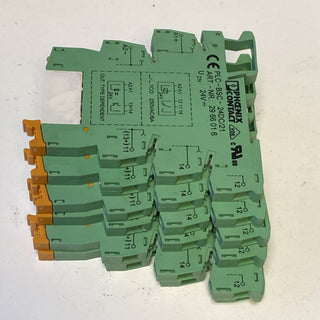

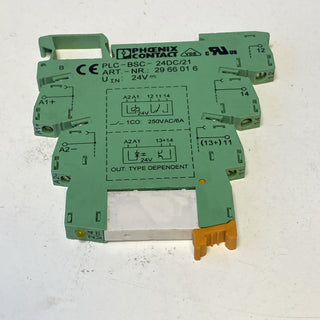

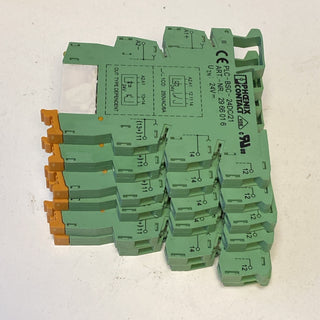

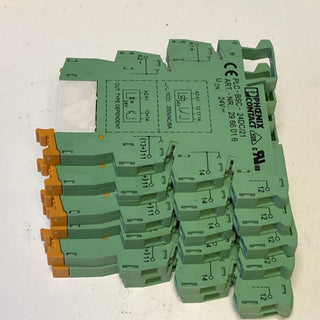

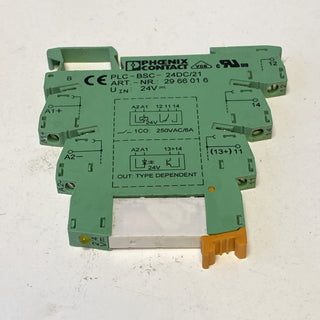

Dieses Angebot umfasst ein Set von 6 Stück der hochprofessionellen, ultraschlanken Phoenix Contact Koppelrelais-Einheiten aus dem weltweit etablierten PLC-Interface-System. Jede Einheit besteht aus dem robusten Relaissockel PLC-BSC-24DC/21 (Artikelnummer: 2966016) mit integrierter Schraubklemmen-Verdrahtung und dem passenden, steckbaren Miniaturrelais REL-MR-24DC/21 (Artikelnummer: 2966618).
Mit einer extrem geringen Baubreite von nur 6,2 mm erlaubt dieses Relaissystem eine massive Platzersparnis auf der DIN-Hutschiene im Schaltschrank. Die Module arbeiten mit einer Nennsteuerspannung von 24 V DC (Gleichspannung) und sind ausgangsseitig als 1 Wechsler (1 PDT / SPDT) ausgeführt. Dank der integrierten LED-Statusanzeige und der integrierten Freilaufdiode im Sockel sind diese Koppelglieder perfekt für die sichere galvanische Trennung, Signalverstärkung oder Pegelanpassung zwischen der Feldebene und den empfindlichen digitalen Ausgangskarten (DO) einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage (wie z. B. Siemens SIMATIC S7) geeignet.
Zustand
Gebraucht (Guter, voll funktionsfähiger Zustand aus dem fachgerechten Rückbau einer betriebsbereiten Steuerungsanlage; die Gehäuse-Rastfüße für die Hutschiene und die Schraubklemmgewinde sind einwandfrei intakt; die Relais lassen sich sauber stecken und sitzen fest im Sockel; die Gehäuse können minimale, oberflächliche Demontagespuren, Kratzer oder produktionsbedingte Staubpartikel aufweisen; vor der Einlagerung erfolgreich elektrisch auf Funktion, Spulendurchgang und Schaltverhalten geprüft)
Herkunftsland
Deutschland / EU (Phoenix Contact GmbH & Co. KG)
Technische Daten
Hersteller: Phoenix Contact
Produktreihe: PLC-INTERFACE / Baureihe PLC-RSC
Sockel-Typbezeichnung: PLC-BSC-24DC/21 (Artikelnummer: 2966016)
Relais-Typbezeichnung: REL-MR-24DC/21 (Artikelnummer: 2966618)
Lieferumfang: 6 Stück (6x komplette Relais-Einheiten bestehend aus Sockel + Relais)
Produktart: Koppelrelais / Schnittstellenmodul (Interface Relay)
Baubreite: Nur 6,2 mm pro Modul (Extrem schmale Ausführung)
Nennsteuerspeisespannung ($U_N$): 24 V DC (Gleichstrom-Eingang)
Kontaktausführung: 1 Wechsler (1 PDT / 1 umschaltender Kontakt)
Kontaktmaterial: AgSnO (Silber-Zinn-Oxid; für hohe Schaltleistungen und minimierten Kontaktabbrand)
Max. Schaltspannung: 250 V AC/DC
Max. Dauergrenzstrom: 6 A
Anschlussart: Zuverlässige, tiefliegende Schraubklemmen (Schraubverbindung)
Montageart: Schnappbefestigung auf Standard-DIN-Hutschiene TH 35 (35 mm) nach EN 60715
Schutzart: IP20 (Berührungsschutz nach IEC 60529 an der Vorderseite)
Funktionen
Integrierte Schutzbeschaltung: Der Relaissockel verfügt über eine integrierte Freilaufdiode zum Schutz vor induktiven Abschaltspannungsspitzen sowie einen Verpolungsschutz.
Optische Statuskontrolle: Eine hell leuchtende, grüne LED an der Gehäusefront signalisiert unmissverständlich das Anliegen der Steuerspannung (Relais aktiv).
Steckbare Relaistechnik: Im Servicefall kann das Miniaturrelais dank des integrierten Halte- und Auswurfbügels werkzeuglos in Sekundenschnelle ausgetauscht werden, ohne die bestehende Kabelverdrahtung am Sockel zu lösen.
Anwendungsbereiche
Industrieller Schaltschrank- & Steuerungsbau: Universelles Koppelglied in Schaltschränken zur sicheren Trennung von Steuer- und Lastkreisen.
Maschinen- und Sonderanlagenbau: Signalübergabe für Motorschütze, Magnetventile, Signalbaugruppen und dezentrale Hilfsantriebe.
MSR-Technik & Prozessautomation: Pegelanpassung und galvanische Entkopplung von Feldgeräten (Sensoren/Aktoren) an die dezentrale Peripherie von Automatisierungsnetzwerken.
Instandsetzung & Bevorratung (MRO): Wirtschaftliches Original-Ersatzteilset für den schnellen Umbau, die Erweiterung oder den Eins-zu-eins-Austausch in bestehenden Phoenix-Relaisverteilern im Feld.
Eigenschaften
Eindeutige Klemmenkennzeichnung: Die genormte Nummerierung der Anschlüsse (A1/A2 für die Spule, 11/12/14 für den Wechslerkontakt) schließt Verdrahtungsfehler bei der Installation aus.
Brückungsmöglichkeit: Die Sockel verfügen über spezielle Brückungsaufnahmen, um Potentiale (z. B. Masse A2 oder Versorgung L1) über optionale Steckbrücken (FBST) effizient von Modul zu Modul durchzuschleifen.
Sicherer Halt: Der robuste Kunststoff-Rastfuß garantiert einen wackelfreien Sitz auf der Hutschiene, selbst bei starken mechanischen Erschütterungen.
Vorteile
Wirtschaftliches 6er-Set: Perfekt dimensioniert für den Werkstattbedarf, um bei Neuprojekten oder im Servicefall direkt eine ausreichende Anzahl an identischen Original-Kopplern zur Hand zu haben.
Enorme Platzersparnis: Mit nur 6,2 mm Breite pro Modul lassen sich 6 Relais auf einer Hutschiene von gerade einmal ca. 3,7 cm Gesamtlänge unterbringen – ideal für kompakte Gehäuse.
Nachhaltige Profi-Qualität: Als geprüfte Gebrauchskomponenten bieten diese PLC-Interfaces die uneingeschränkte Zuverlässigkeit der Premiummarke Phoenix Contact zu einem hochattraktiven Preis-Leistungs-Verhältnis.
