Herstellernummer: 2903904

Marke: Phoenix Contact

Maßeinheit: Einheit

Ursprungsland: Deutschland

Anzahl der Einheiten: 1

Der Phoenix Contact ELR H5-IES-PT- 24DC/500AC-2 (Artikelnummer 2903904) ist ein hochperformanter, 3-phasiger Hybrid-Motorstarter aus der innovativen CONTACTRON-Familie. Dieses smarte Schaltgerät kombiniert modernste Halbleitertechnik mit robuster Relais-Technologie zu einem langlebigen "4-in-1"-Multifunktionsgerät. Es vereint das Rechtslaufen, das Linkslaufen, den Motorüberlastschutz sowie den integrierten Not-Halt-Schaltkreis (bis SIL 3 / PL e) in einer ultrakompakten Gehäusebreite von nur 22,5 mm.

Durch die zukunftsweisende Hybrid-Technologie schaltet das Gerät im Ein- und Ausschaltmoment absolut verschleißfrei über elektronische Halbleiter (Thyristoren), während im laufenden Betrieb robuste mechanische Relaiskontakte den Strom energieeffizient führen. Dies erhöht die Lebensdauer des Starters im Vergleich zu klassischen, mechanischen Schützen um das bis zu 10-fache. Ausgestattet mit der zeitsparenden Push-in-Anschlusslinientechnik (PT), ermöglicht dieser Motorstarter eine schnelle, werkzeuglose Verdrahtung von Drehstrommotoren bis zu 2 A direkt im Schaltschrank.

Zustand

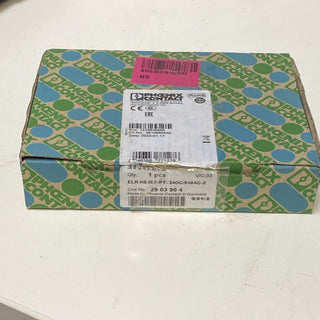

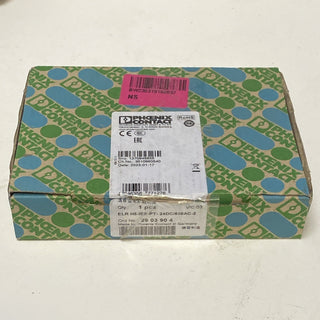

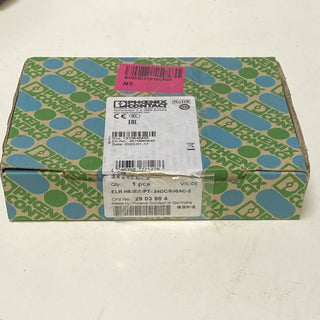

Neu (Fabrikneuer, unbenutzter und unbeschädigter Artikel in Originalverpackung / OVP aus Lagerauflösung; sofort einsatzbereit)

Herkunftsland

Deutschland (Phoenix Contact, Blomberg)

Technische Daten

• Hersteller: Phoenix Contact

• Artikelnummer: 2903904

• Typenbezeichnung: ELR H5-IES-PT- 24DC/500AC-2

• Produktart: Hybrid-Motorstarter (4-in-1 Funktion)

• Funktionsumfang: Rechtslauf / Linkslauf / Motorüberlastschutz / Not-Halt (Sicherheitsgerichtet)

• Sicherheits-Integritätslevel: Bis SIL 3 (IEC 61508-1) / Performance Level PL e (ISO 13849-1)

• Steuerspeisespannung ($U_S$): 24 V DC (Standard-Industriespannung)

• Bemessungsbetriebsspannung ($U_e$): 42 V AC ... 550 V AC (Drehstromnetze bis 500V nominal)

• Bemessungsbetriebsstrom ($I_e$): 0,18 A bis 2 A (über dezentrales Potentiometer einstellbar)

• Abschalt-Kennlinie: Class 10A (Zuverlässiger Motorschutz)

• Anschlussart: Push-in-Anschluss (PT) für werkzeuglose Schnellverdrahtung

• Gehäusebreite: Schmale 22,5 mm (Massive Platzersparnis auf der Hutschiene)

• Montageart: Schnappbefestigung auf DIN-Hutschiene NS 35 (35 mm)

Funktionen

• Integriertes Wendeschütz (Rechts/Links): Schaltet die Drehrichtung von 3-Phasen-Motoren vollelektronisch und absolut synchron um, ohne dass mechanische Wendeschützkombinationen aufgebaut werden müssen.

• Einstellbarer elektronischer Überlastschutz: Der präzise Motorschutz lässt sich über ein frontseitiges Potentiometer exakt auf den Nennstrom des angeschlossenen Motors justieren.

• Integrierter Not-Halt-Schaltkreis: Ermöglicht die direkte Einbindung in sicherheitsgerichtete Architekturen – das Gerät schaltet den Motor im Ernstfall sicher und zertifiziert allpolig ab.

• Verschleißarmes Hybrid-Schalten: Nutzt Halbleiter beim Schalten unter Last (kein Kontaktabbrand) und Relais im Dauerbetrieb (minimale Erwärmung).

Anwendungsbereiche

• Industrieller Schaltschrank- & Anlagenbau: Aufbau von kompakten Motorabzweigen und dezentralen Antriebsstationen.

• Fördertechnik & Logistiksysteme: Perfekt für den Rechts-/Linkslauf-Taktbetrieb von Transportbändern, Rollenbahnen, Sortieranlagen und Hebestationen.

• Maschinen- und Sondermaschinenbau: Kompakter Schutz und Steuerung für kleine Pumpen, Lüfter, Dosierantriebe, Klappenstellmotoren und Spindeln.

• Automatisierungstechnik: Direkt ansteuerbar über die digitalen Ausgangskarten einer SPS- oder Failsafe-PLC-Architektur.

Eigenschaften

• Enorme Platzersparnis: Ersetzt bis zu vier separate Einzelkomponenten (zwei Schütze, ein Motorschutzrelais und ein Sicherheitsrelais) und reduziert den Platzbedarf auf der Hutschiene um bis zu 75 %.

• Push-in-Schnellanschluss: Die schraublose Federkraftklemme garantiert dauerhaft vibrationsfeste, wartungsfreie Verbindungen auch bei starken Maschinenschwingungen.

• Übersichtliche Frontdiagnose: Dreifarbige LED-Zustandsanzeigen signalisieren sofort Betrieb (Ready), Drehrichtung (Forward/Reverse) sowie anstehende Fehler oder Überlastzustände.

Vorteile

• Maximale Standzeit: Bis zu 30 Millionen Schaltspiele durch die clevere Kombination aus Halbleiter- und Relaistechnik.

• Drastisch reduzierter Verdrahtungsaufwand: Durch die interne Verschaltung der Drehrichtungs- und Sicherheitslogik entfällt die zeitintensive externe Querverdrahtung im Schaltschrank fast vollständig.

• Hohe Energieeffizienz: Sehr geringe Verlustleistung im laufenden Betrieb dank der mechanischen Bypass-Kontakte.
