Marke: Honeywell

Ursprungsland: USA

Der Honeywell GLD (aus der weltweit etablierten GLS-Plattform/Global Limit Switches) ist ein kompakter, extrem robuster Miniatur-Endschalter mit verstellbarem Rollenhebel. Dieses präzise mechanische Befehlsgerät wurde speziell für den industriellen Dauereinsatz entwickelt, um die Position, Endlage oder Bewegung von Maschinenteilen, Schlitten oder Werkstücken berührend zu erfassen.

Der Schalter verfügt über ein hochwertiges Gehäuse nach globalen Montagestandards und ist mit einem 1-poligen Umschalter (1 Schließer / 1 Öffner – 1NO/1NC SPDT) als Sprungschaltglied ausgestattet. Das integrierte Kontaktsystem ist galvanisch getrennt und besitzt eine Zwangsöffnung für den Öffnerkontakt (nach IEC/EN 60947-5-1). Dadurch eignet sich der Endschalter hervorragend für sicherheitsgerichtete Anwendungen, wie die Stellungsüberwachung von Schutztüren oder Not-Abschaltungen. Der mechanische Rollenhebel fängt seitliche Anfahrkräfte perfekt ab und leitet die Bewegung absolut prellfrei an die internen Kontakte weiter, was eine fehlerfreie Signalflanke an die dezentrale Peripherie oder die digitalen Eingangskarten einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage garantiert.

Zustand

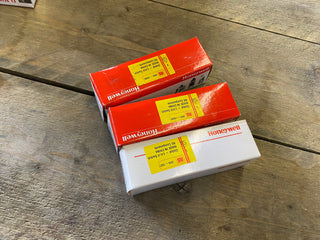

Neu (Fabrikneuer, unbenutzter und unbeschädigter Artikel in Originalverpackung / OVP oder unbenutzter Lagerbestand aus Lagerbereinigung; absolut frei von Einbauspuren und sofort einsatzbereit)

Herkunftsland

USA / UK (Honeywell Sensing and Productivity Solutions)

Technische Daten

• Hersteller: Honeywell

• Produktserie: GLD (Global Limit Switches / GLS-Serie)

• Produktart: Positionsschalter / Endschalter / Sicherheits-Grenztaster (Limit Switch)

• Antriebselement: Rollenhebel (Drehantrieb, verstellbarer Hebel mit robuster Kunststoff- oder Metallrolle)

• Kontaktbestückung: 1-poliger Umschalter (1 Schließer + 1 Öffner / 1NO/1NC SPDT)

• Schaltprinzip: Sprungschaltung (Snap-Action) mit Zwangsöffnung für den NC-Kontakt

• Schaltspannung max.: 300 V AC / 250 V DC (industriekonforme Isolation)

• Konventioneller thermischer Strom ($I_{th}$): 10 A

• Gehäusematerial: Hochfester, schlagfester und korrosionsbeständiger Industriestoff (kunststoff- oder metallgekapselt je nach exakter GLD-Untergruppe)

• Leitungseinführung: Metrisches Standardgewinde (z. B. M20 x 1,5 mm) für robuste Kabelverschraubungen

• Schutzart: IP66 / IP67 (Absolut staubdicht, ölbeständig und optimal geschützt gegen starkes Strahlwasser sowie zeitweises Untertauchen)

Funktionen

• Zwangsöffnender Sicherheitskontakt: Garantiert ein mechanisch erzwungenes Trennen des Öffnerkontakts, selbst wenn die Schaltstücke durch eine elektrische Überlastung leicht verschweißt sein sollten.

• Prellfreie Sprungschaltung: Der Snap-Action-Mechanismus sorgt für ein schlagartiges Umschalten der Kontakte, unabhängig von der Anfahrgeschwindigkeit des externen Nockens.

• Flexibler Rollenhebel-Antrieb: Der Antriebskopf lässt sich im Handumdrehen in 90°-Schritten versetzen, um die Anfahrrichtung optimal an die mechanischen Gegebenheiten der Maschine anzupassen.

Anwendungsbereiche

• Maschinen- und Sonderanlagenbau: Endlagenbegrenzung an Werkzeugmaschinen, Hubtischen, Bohrwerken und automatisierten Bearbeitungszentren.

• Fördertechnik & Logistik: Positionserfassung von Paletten, Boxen oder Transportwagen an Weichen, Kurven und dezentralen Übergabestationen.

• Automatisierte Fertigungslinien: Abfrage von Schutztüren, Wartungsklappen, Hauben und mechanischen Verriegelungsketten.

• Instandsetzung & Modernisierung (MRO): Hochwertiges Original-Ersatzteil für die schnelle Revision und den Eins-zu-eins-Austausch gealterter oder defekter Endschalter im Feld.

Eigenschaften

• Globale Einbaustandards: Die normierten Montagebohrungen (nach DIN/EN 50047) ermöglichen eine weltweite Kompatibilität und einen einfachen Austausch ohne mechanische Nacharbeit.

• Wartungsfreie Mechanik: Die internen Edelstahlfedern und Nockenführungen sind für viele Millionen Schaltspiele ausgelegt und dauergeschmiert.

• Großzügiger Gehäuseinnenraum: Der abnehmbare Frontdeckel bietet maximalen Zugriff auf die massiven Schraubanschlüsse für eine komfortable Verdrahtung im Feld.

Vorteile

• Maximale Prozesssicherheit: Die Kombination aus staubdichter IP67-Kapselung und mechanischer Zwangsöffnung schließt gefährliche Fehlsignale im Automatisierungsprozess effektiv aus.

• Hohe mechanische Lebensdauer: Die robuste Konstruktion widersteht harten mechanischen Schlägen, starken Schwingungen und aggressiven Umgebungsmedien wie Schneidölen oder Kühlmitteln.

• Sofort einsatzbereites Originalteil: Fabrikneue Industriequalität von Honeywell sichert die uneingeschränkte Konformität mit allen gängigen Richtlinien (CE, UL, CSA) für den weltweiten Einsatz.
