Marke: Hengstler GmbH

Ursprungsland: Deutschland

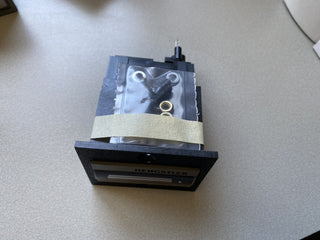

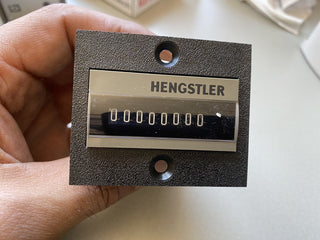

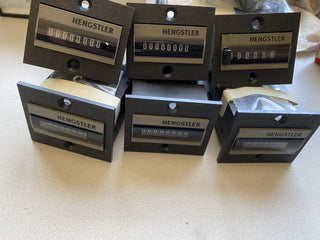

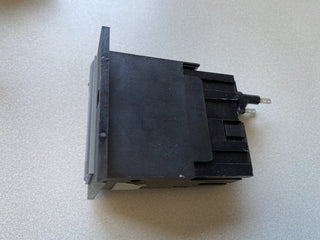

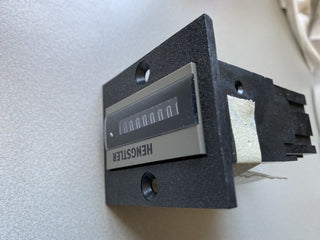

Der Hengstler Typ 864 ist ein hochpräziser, elektromechanischer Impulszähler, der für die zuverlässige Erfassung und Summierung von elektrischen Signalen in der industriellen Automatisierungstechnik entwickelt wurde. Das Gerät ist als Aufwärtszähler konzipiert und verfügt über eine hervorragend ablesbare, 8-stellige Ziffernanzeige ohne manuelle Rückstellung (Nullstellung), was ihn manipulationssicher und ideal für die Erfassung von Gesamtaufkommen oder Betriebsmengen macht. Mit einer maximalen Zählfrequenz von 10 Hz erfasst der Summierer eingehende Impulse absolut zuverlässig und ist für eine Betriebsspannung von 24 V AC optimiert. Durch seine robuste Bauweise und die unkomplizierte Integration eignet sich dieser Schaltschrankzähler perfekt für den Dauereinsatz in Produktionsanlagen, Verbrauchsmesseinrichtungen sowie zur Überwachung von Wartungsintervallen in SPS-gesteuerten Systemen.

Zustand

Neu

Herkunftsland

Deutschland

Technische Daten

• Hersteller: Hengstler GmbH

• Modell/Serie: Typ 864 (Summierer / Impulszähler)

• Produktart: Elektromechanischer Aufwärtszähler

• Anzeige: 8-stellig (Ziffernhöhe ca. 4 mm, kontraststarke Darstellung)

• Betriebsspannung / Nennspannung: 24 V AC (Wechselspannung)

• Spannungstoleranz: ±10 %

• Maximale Zählfrequenz: 10 Hz (10 Impulse pro Sekunde)

• Zählweise: Addierend / Aufwärtszählend

• Mindestimpulsdauer: 50 ms

• Mindestimpulspause: 50 ms

• Einschaltdauer (ED): 100 % (für kontinuierlichen Dauerbetrieb geeignet)

• Rückstellung: Ohne Reset / Nicht rückstellbar (manipulationssicher)

• Elektrischer Anschluss: Stiftanschlüsse / Lötfahnen (oder Schraubklemmen je nach Einbaurahmen)

• Montageart: Frontplatteneinbau / Schalttafeleinbau

• Schutzart: IP40 (Vorderseite im eingebauten Zustand)

• Umgebungstemperatur bei Betrieb: -10 °C bis +50 °C

Funktionen

• Impulszählung: Präzise elektromechanische Erfassung von Wechselspannungsimpulsen bis zu einer Frequenz von 10 Hz.

• Permanente Summierung: Kontinuierliches Aufwärtszählen ohne die Möglichkeit einer versehentlichen oder unbefugten Nullstellung.

• Dauerbetrieb: Die 100 % Einschaltdauer erlaubt das permanente Anliegen von Spannungssignalen ohne thermische Überlastung des Zählwerks.

Anwendungsbereiche

• Produktions- und Stückzahlüberwachung: Zuverlässiges Zählen von gefertigten Einheiten oder Hüben an Exzenterpressen und Stanzen.

• Schaltschrankbau: Integration in zentrale Steuerungen zur Protokollierung von Maschinenzyklen und Schalthäufigkeiten.

• Verbrauchs- und Mengenmessung: Einsatz in Durchfluss- und Energiemesssystemen zur dauerhaften Speicherung von Messimpulsen.

• Automatisierungstechnik: Nachgeschaltetes Zählwerk für Relaissteuerungen und langsame Taktzyklen von SPS- und PLC-Anlagen.

Eigenschaften

• Manipulationssichere Konstruktion: Durch den Verzicht auf eine Rückstelltaste bleibt der Zählerstand auch bei Stromausfall oder bewusster Fehlbedienung dauerhaft erhalten.

• Hohe mechanische Lebensdauer: Robustes Zählwerk, ausgelegt für viele Millionen Zählzyklen im industriellen Alltag.

• Geringe Leistungsaufnahme: Optimierte Magnetspule sorgt für minimale Wärmeentwicklung im Gehäuseinneren.

Vorteile

• Sichere Datenerhaltung: Als mechanischer Speicher verliert das Gerät selbst bei vollständigem Netzausfall niemals den aktuellen Zählerstand.

• Einfache Systemprüfung: Die klare, 8-stellige Anzeige ermöglicht eine schnelle visuelle Ablesung direkt an der Schaltschrankfront.

• Wartungsfreier Betrieb: Die bewährte Hengstler-Mechanik arbeitet über Jahre hinweg völlig wartungsfrei und störungsunempfindlich gegen EMV-Einflüsse.
