Herstellernummer: 09140100313

Marke: HARTING

Ursprungsland: Deutschland

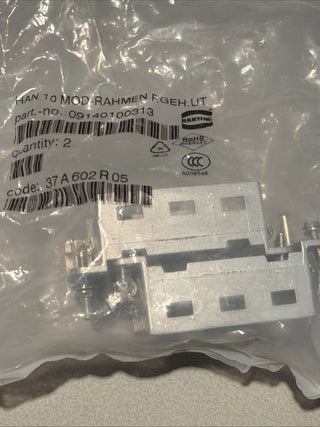

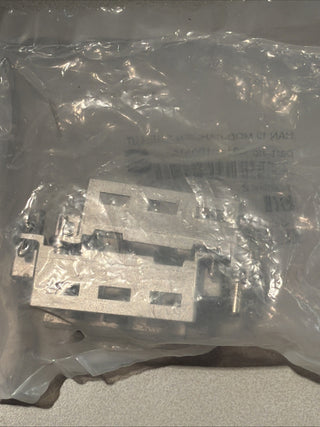

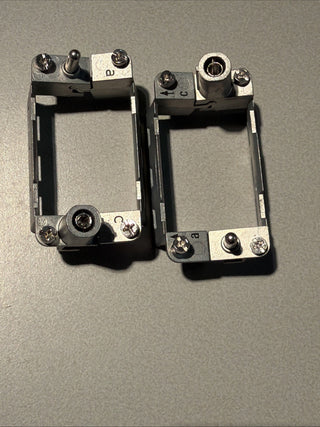

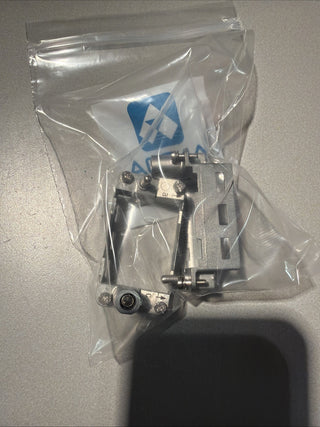

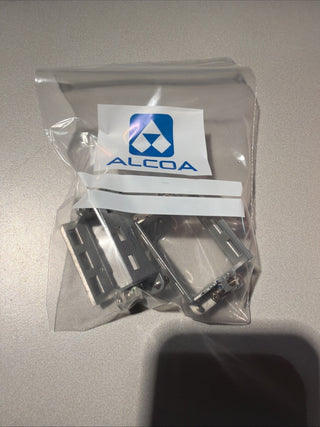

HARTING Han-Modular Gelenkrahmen 10B für 3 Module (Art.-Nr. 09140100313) Neu

Beschreibung

Der HARTING Han-Modular Gelenkrahmen 10B (Artikelnummer 09140100313) ist eine zentrale, mechanische Kernkomponente aus dem hochentwickelten Han-Modular-System des weltweit führenden Steckverbinder-Spezialisten HARTING. Dieser Rahmen dient als universelle Basisaufnahme, um bis zu 3 Einzelmodule der Han-Modular-Serie flexibel in einem einzigen Steckverbindergehäuse der Standard-Baugröße 10B zu kombinieren.

Das innovative Gelenkrahmen-System ermöglicht es, völlig unterschiedliche Übertragungsmedien wie Leistung, Signale, Daten (z. B. RJ45, Ethernet, Lichtwellenleiter) sowie Pneumatik (Druckluft) individuell nach dem Baukastenprinzip in einem einzigen Stecker zusammenzuführen. Durch das praktische Gelenk- und Rastprinzip lassen sich die Module werkzeuglos und im Handumdrehen in den Rahmen einsetzen, fixieren und bei Bedarf wieder austauschen. Der Gelenkrahmen stellt zudem die normgerechte Schutzleiterverbindung (PE) über massive, voreilende Kontakte her. Dies garantiert absolute Signalintegrität und maximale elektrische Sicherheit für dezentrale Feldanschlüsse und die Peripherie einer übergeordneten SPS- bzw. PLC-Automatisierungsanlage.

Zustand

Neu (Fabrikneuer, unbenutzter und unbeschädigter Artikel in Originalverpackung / OVP oder unbenutzter Lagerbestand aus Projektüberhang; absolut frei von Montage- oder Einbauspuren und sofort einsatzbereit)

Herkunftsland

Deutschland (HARTING Electric Stiftung & Co. KG, Espelkamp)

Technische Daten

• Hersteller: HARTING

• Typenbezeichnung: Han-Modular Gelenkrahmen 10B

• Artikelnummer: 09140100313

• Produktreihe: Han-Modular / Han-Modular Hinged Frame

• Baugröße: 10B (Standard-Industriebaugröße für Steckverbindergehäuse)

• Modulplätze (Steckplätze): Für 3 Module (A, B, C)

• Ausrichtung: Rahmenausführung für Stift- und Buchsenmodule geeignet (universell mattierbar)

• Schutzleiterkontakt (PE): Vorhanden (integriert, voreilend, mit massiver Schraubklemme für sicheren Potenzialausgleich)

• Material: Hochwertiger, zinkdruckguss-beschichteter oder hochfester Edelstahlrahmen mit Polycarbonat-Elementen

• Mechanische Lebensdauer: $\ge 500$ Steckzyklen (ausgelegt für den harten Industriealltag)

• Temperaturbereich: $-40\text{ °C}$ bis $+125\text{ °C}$ (hochtemperaturbeständig)

• EAN / GTIN: 4013288780360

Funktionen

• Modulare Medienbündelung: Erlaubt das gleichzeitige Stecken von Starkstrom, feinen Sensor-Signalen und Bus-Datenkabeln in einer einzigen Schnittstelle, ohne dass mehrere separate Stecker montiert werden müssen.

• Integrierter PE-Schutzleiterkontakt: Der voreilende Erdungskontakt sorgt dafür, dass das Gehäuse beim Steckvorgang zuerst geerdet und beim Trennen zuletzt getrennt wird (Sicherheitsfunktion nach DIN EN 61984).

• Sichere Verriegelung: Die Module rasten mit einem spürbaren und hörbaren „Klick“ im Rahmen ein, was ein axiales Verschieben beim Zusammenstecken der schweren Industriegehäuse effektiv verhindert.

Anwendungsbereiche

• Industrieller Schaltschrankbau: Flexible Schnittstelle (Schnittstellenwand) zur schnellen und steckbaren Verbindung von Schaltschränken mit externen Anlagenkomponenten.

• Maschinen- und Sonderanlagenbau: Modulare Maschinen-Steckverbinder für Werkzeugmaschinen, Verpackungsroboter, Spritzgussanlagen und dezentrale Fertigungsinseln.

• Automatisierungs- und Antriebstechnik: Zuverlässiger Sammelstecker zur Versorgung von Servo-Antrieben, Frequenzumrichtern, dezentralen I/O-Boxen und PLC/SPS-Verteilungen.

• Schienenfahrzeugtechnik & Windenergie: Robuste Signalschnittstelle für Anwendungen, die extremen Vibrationen, Schocks und wechselnden Witterungseinflüssen ausgesetzt sind.

Eigenschaften

• Robuste Gelenkkonstruktion: Der klappbare Rahmen lässt sich zur Bestückung weit öffnen, wodurch das Einsetzen und die Kabelzuführung der Module maximal erleichtert werden.

• Eindeutige Kennzeichnung: Die einzelnen Modulsteckplätze sind gut sichtbar mit den Buchstaben A, B und C codiert, was Verdrahtungsfehler bei der Montage verhindert.

• Universelle Gehäusekompatibilität: Passt exakt in alle Standard-Anbau-, Kupplungs- und Tüllengehäuse der Baugröße 10B (z. B. Han B, Han-Eco oder Han-Yellock).

Vorteile

• Maximale Flexibilität: Ermöglicht die Konfiguration einer maßgeschneiderten Steckverbindung, die exakt auf die technischen Anforderungen des Projekts abgestimmt ist.

• Massive Platz- und Gewichtsersparnis: Reduziert die Anzahl der benötigten Gehäuseausschnitte an der Maschine, wodurch die Installationskosten drastisch sinken.

• Zukunftssicheres Originalteil: Fabrikneue Premium-Industriequalität von HARTING sichert höchste Kontaktsicherheit, Vibrationsfestigkeit und eine extrem lange Anlagenstandzeit.
